МАШИНЫ ДЛЯ ОЧИСТКИ ЩЕБНЯ

На дорогах применяются щебнеочистительные машины на рельсовом ходу и машины, не занимающие пути. Некоторые фирмы предоставляют дорогам щебнеочистительные машины в аренду на договорных началах.

Ряд и ебнеочистительных машин работает по следующей схеме.

Загрязненный щебень забирается с откосов балластной призмы и подается на выбрирующие грохоты, на которых от щебня отсеиваются загрязнитель и мелкие обломки щебня. Очищенный щебень укладывается обратно в откосы балластной призмы, загрязнитель же выбрасывается транспортерами на откосы насыпей, а при очистке щебня в выемках грузится на железнодорожные платформы или в полувагоны для вывозки из выемок и разгрузки его в удобных местах. Загрязнитель выбрасывается на откосы насыпей не только вследствие удобства такого метода его уборки, а также и потому, что иногда бывает очень трудно выгружать мокрый липкий загрязнитель из вагонов.

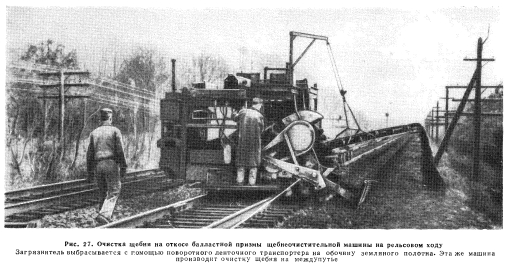

Щебнеочистительные машины на рельсовом ходу. В настоящее время применяются в основном щебнеочистительные машины на рельсовом ходу (рис. 26 и 27), которые имеют преимущества перед щебнеочистительными машинами, перемещающимися по грунту. Машины на рельсовом ходу применяются с локомотивом или являются самоходными.

Некоторые щебнеочистительные машины на рельсовом ходу используют локомотив как якорь; в процессе работы машины подтягиваются к локомотиву с помощью лебедки и троса. Такой метод передвижения щебнеочистительных машин обеспечивает их работу с точно заданной, в зависимости от состояния балласта, скоростью в пределах от 3 до 12 м/мин. В других конструкциях щебнеочистительных машин предусматривается непосредственное соединение их с локомотивом в процессе производства работ по очистке щебня.



Одним из принципиальных различий разных типов щебнеочистительных машин является способ забора ими загрязненного балласта. В первом типе щебнеочистительных машин с этой целью применяются грейферные ковши, которыми загрязненный щебень подается на грохоты; во втором типе щебнеочистительных машин используется выгребное устройство, которым загрязненный балласт вырезается при движении машины и подается к питателю подъемного ленточного транспортера, транспортером загрязненный балласт подается на грохоты; в третьем типе щебнеочистительных машин применяются плуги для разрыхления загрязненного балласта, который после этого с помощью цепных транспортеров подается на грохоты; прошедший через грохоты загрязнитель забирается ковшовым элеватором и подается на транспортер для удаления; в четвертом типе щебнеочистительных машин применено большое вращающееся колесо с наклонными скребками, которыми щебень подается к трем рядам колосниковых грохотов.

Все перечисленные типы щебнеочистительных машин на рельсовом ходу укладывают очищенный щебень обратно в путь, а загрязнитель с помощью поворотных ленточных транспортеров выбрасывают на откосы насыпей или грузят в вагоны, прицепленные к щебнеочистительным машинам. На всех щебнеочистительных машинах имеются силовые установки, приводящие в действие грохоты, транспортеры и другие рабочие органы машины. Ниже приводится описание более совершенных щебнеочистительных машин на рельсовом ходу.

Щебнеочистительная машина на рельсовом ходу (рис. 28) вырезает загрязненный балласт одновременно из шпальных ящиков, из откосов балластной призмы и из- под шпал. Вырезанный загрязненный балласт после очистки укладывают обратно в путь; загрязнитель посредством поворотных транспортеров выбрасывают на откос насыпи. Эта щебнеочистительная машина, не требующая вспомогательных приспособлений, состоит из двух единиц на железнодорожном ходу: в первой (цельнометаллический вагон) размещена силовая установка; вторая единица представляет собой непосредственно щебнеочистительную машину, основными органами которой являются ковшовая цепь, транспортеры, вибрирующие грохоты, лебедка, а также соответствующие механизмы, приводящие их в действие. Силовая установка состоит из электростанции, работающей от дизеля. В вагоне с силовой установкой имеются также тяговые электромоторы, баки с горючим, компрессор и воздушные резервуары. В вагоне выделено помещение для мастерской, а также помещение для запасных частей и инструмента. Рабочее движение щебнеочистительной машины осуществляется с помощью троса; один конец троса наматывается на барабан лебедкой, установленной на щебнеочистительной машине; трос проходит через блок, закрепленный впереди машины за рельс, другой конец троса закреплен на щебнеочистительной машине. Щебнеочистительная машина работает с производительностью около 76 м/ч.

Перед началом работ разъединенная ковшовая цепь машины вместе с ее поперечными направляющими пропускается под путевой решеткой сзади передней вагонной тележки машины; после этого ковшовая цепь соединяется в одно целое. При движении ковшовой цепи в ее направляющих она забирает загрязненный щебень, поднимает его наверх и сбрасывает на ленточный транспортер, который подает загрязненный щебень на выбрирующие грохоты с ситами двух размеров. После прогрохотки чистый щебень укладывают обратно в путь непосредственно сзади ковшовой цепи, а загрязнитель и мелкие частицы щебня попадают на поворотный транспортер, которым они могут быть выброшены на любой из откосов насыпи или погружены в открытые вагоны.

Щебнеочистительная машина может быть также использована для понижения уровня пути в тоннелях, на подходах к мостам, под путепроводами и на завышенных местах пути.

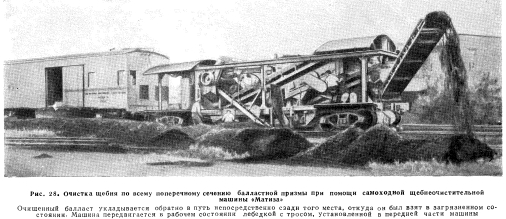

Другая самоходная щебнеочистительная машина на рельсовом ходу (рис. 29) забирает загрязненный щебень одновременно с обеих сторон пути со скоростью до 380 м/ч, очищает этот щебень и укладывает обратно в путь, а загрязнитель выбрасывает на любой из откосов насыпи. Машина состоит из двух единиц: первая представляет собой саму щебнеочистительную машину; вторая единица имеет назначением приводить при помощи лебедки в движение щебнеочистительную машину в процессе работы ее по очистке щебня.

Щебнеочистительная машина имеет два независимо работающих шнекоэлеваторных механизма, которые разрыхляют и подают загрязненный балласт на качающиеся грохоты для очистки. Чистый балласт поступает в балластно-дозировочный механизм, который укладывает его обратно в путь. Загрязнитель через подъемник подается на высоко установленный транспортер, который с помощью гидравлики может быть повернут в вертикальной плоскости в пределах 140°, что дает ему возможность выбрасывать загрязнитель на различное расстояние. Обе единицы имеют механизированные съемные устройства для снятия их с пути в сторону для быстрого освобождения перегона. Транспортная скорость машины около 40 км/ч.




Третья самоходная щебнеочистительная машина на рельсовом ходу состоит из двух специальных единиц: одной — с выгребным устройством и другой — со щебнеочистительным. Загрязненный щебень вырезается на междупутье или на откосах балластной призмы и укладывается в сторону или подается на щебнеочистительные устройства. В последнем случае щебень проходит через грохоты и после очистки укладывается обратно на междупутье и откосы балластной призмы в желаемых nponopj циях. Загрязнитель выбрасывается на откосы насыпи. Этой щебнеочистительной машиной можно отрывать траншею шириной 1,06 м на глубину ниже головки рельса до 0,76 м.

Выгребное устройство щебнеочистительной машины представляет собой бесконечную ковшовую цепь, движущуюся вокруг ковшовой рамы, закрепленной на тележке, которая с помощью гидравлики может подниматься, опускаться и перемещаться в поперечном направлении. Ковши при своем движении проходят между двумя конусообразными режущими и выгребающими устройствами, установленными на нижнем конце ковшовой рамы таким образом, что машина может работать в любом направлении. На машине используются грохоты по типу применяемых в горной промышленности для сортировки слипающихся руд. Машина с помощью переносного поворотного круга может быть повернута на 180° для работы в противоположном направлении. Производительность машины — от 183 до 488 м пути в час, в зависимости от глубины отрываемой траншеи и количества очищаемого балласта.

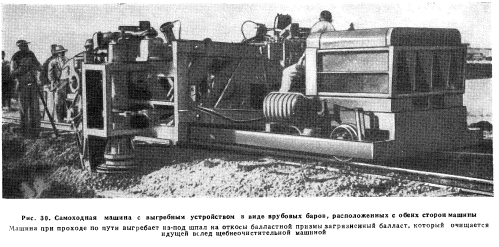

Четвертая щебнеочистительная машина на рельсовом ходу (рис. 30) состоит из двух самоходных единиц. Оборудование на ведущей единице предназначено для понижения пути или только для вырезки балласта из шпальных ящиков без понижения пути. Вырезанный щебень выбрасывается на откосы балластной призмы. Оборудование на второй единице предназначено для забора этого щебня, его очистки и распределения в путь сзади машины. Загрязнитель выбрасывается на откосы насыпи. На ведущей единице с каждой стороны имеется гидравлически управляемый выгребной врубовый бар длиной 1,83 м. Режущие зубья бара движутся в горизонтальном направлении под путем и вырезают балласт. На второй единице с каждой стороны имеются гидравлически управляемые ковшовые элеваторы, которые вырезают щебень на глубину до 23 см ниже подошвы шпал и подают его на сдвоенный вибрационный грохот.

Щебнеочистительные машины, передвигающиеся по грунту, не занимают перегона и поэтому во время работы не нарушают график движения поездов. К этому классу машин относятся самоходные машины кротового типа с бензиновым двигателем. Применяются три типа таких машин: одна машина для очистки щебня на междупутье двухпутных линий с расстоянием между осями путей от 3,96 до 4,57 м и две другие для очистки щебня на откосах балластной призмы. Машина состоит из низкой металлической рамы с ножом и подгребающими лапами впереди для рыхления и подгребания загрязненного щебня на ленточный транспортер, который в свою очередь подает его на поворотный ленточный транспортер у машин, предназначенных для работы на междупутье, или на наклонный желоб у машин, работающих на откосе балластной призмы. В обоих случаях загрязнитель выбрасывается на откосы насыпи. Очищенный щебень укладывается обратно в путь.

Машина для очистки щебня на междупутье забирает его на глубину от 28 до 61 см ниже подошвы шпалы и затем очищает; производительность этой машины — от 198 до 366 м пути в час. Машина перемещается по зубчатым рельсам, временно уложенным по концам шпал. Одна из машин для чистки щебня на откосах балластной призмы имеет аналогичное устройство с машиной для очистки щебня на междупутье, за исключением того, что она передвигается по обочине с помощью большого колеса с широким ободом. Машина забирает балласт на глубину от 28 до 36 см ниже верха шпалы. Производительность машины от 244 до 366 м пути в час.

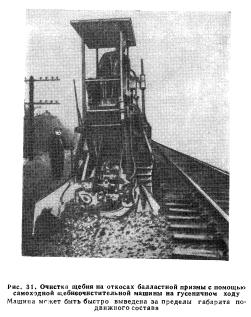

Имеется также машина для очистки щебня на откосах балластной призмы (рис. 31), смонтированная на гусеничном ходу и имеющая кабинку для механика. Производительность машины — от 244 до 732 м пути в час. Она очищает щебень полосой 1,52 м и чистый щебень укладывает на концы шпал с помощью наклонного желоба.



Щебнеочистительные машины для очистки щебня в шпальных ящиках. Для очистки щебня в шпальных ящиках можно применять машины кротового типа, работающие на откосах балластной призмы, которые очищают щебень, вырезанный из ящиков и уложенный на откосы балластной призмы, при помощи специальной машины, описанной в главе VI «Балластировка и выправка пути в профиле и плане». Однако применяются также машины, специально предназначенные для очистки щебня в шпальных ящиках.

Одна из таких самоходных машин на рельсовом ходу приводится в движение бензиновым или дизельным двигателем. На машине с каждой ее стороны имеется гидравлически управляемый шток, которым выдавливается загрязненный щебень от концов шпал к середине пути, где он забирается транспортером с ковшовой цепью и забрасывается на грохот. Очищенный щебень укладывается обратно в путь, а загрязнитель с помощью поворотного транспортера выбрасывается на откосы насыпи.

Машины для содержания балластной призмы. Для повышения дренирующей способности балласта на междупутье и на откосах балластной призмы, чтобы увеличить интервал времени между очистками щебня, применяются специальные машины. К числу таких машин относятся дисковые и зубьевые рыхлители (рис. 32) и дренажеры, которыми обрабатывают балластную призму от 3 до 5 раз в год со скоростью от 1,6 до 16,1 км/ч, в зависимости от состояния балласта. Эти машины очень эффективно применяются также для уничтожения растительности вместе с корнями.

Дисковые рыхлители применяются для разрыхления балласта, его перемешивания и оправки откосов балластной призмы. При такой обработке не слишком мокрого и не полностью загрязненного балласта частицы загрязнителя опускаются вниз к балластной подушке, что улучшает дренирующие свойства балласта. Дисковые рыхлители устанавливаются с каждой стороны мощных моторных дрезин или специально сконструированных единиц с бензиновыми двигателями от 31 до 100 л. с. Дисковый рыхлитель представляет собой раму, на которой установлено на роликовых подшипниках от 4 до 5 дисков. Рама может опускаться и подниматься с помощью троса механизированной лебедки. Диски делаются из термически обработанной стали с гладкой или пилообразной режущей частью. Диаметр дисков от 41 до 51 см. Диски устанавливают так, чтобы ими можно было отжимать балласт или в сторону пути или в сторону поля. За дисками для разравнивания балласта протаскивается планировщик в виде короткого плужка или цепи. Дисковые рыхлители обычно проходят непосредственно у концов шпал для разрушения и разрыхления образовавшейся здесь водонепроницаемой полосы из наиболее загрязненного щебня.

БАРЫКОВА Н.Г., ГЛУЗМАН И.С. АМЕРИКАНСКАЯ ЖЕЛЕЗНОДОРОЖНАЯ ЭНЦИКЛОПЕДИЯ — М.: ТРАНСЖЕЛДОРИЗДАТ, 1959.
