РЕКОМЕНДАЦИИ AREA

Хотя инструкции AREA относятся главным образом к укладке чугунных труб, однако многие из основных требований их пригодны и для всех типов труб.

Ниже приведены сокращенные инструкции.

Расположение трубопровода

Расположение трубопровода должноустанавливаться инжене - ром и согласовываться с заказчиком.

Землеройные работы

Дно канавы должно быть ровное и иметь необходимый уклон а также достаточную ширину, чтобы обеспечить укладку труб и выполнить их соединение. Затем канаву закапывают и утрамбовывают. Там, где это необходимо, в канавах устанавливают подпорки для защиты рабочих от возможного обрушивания стен. Если после работы канаву не зарывают, то необходимо закрывать ее и ограждать в ночное время фонарями.

За работами днем и ночью должен наблюдать техник. Техник устанавливает также длину канавы. Запрещается рыть новые канавы, если не засыпаны старые или работы угрожают безопасности рабочих. Подрядчик обязан производить все насосные, дренажные и другие работы, необходимые для обеспечения чистоты канавы перед укладкой труб. Все водопроводы, газопроводы или какие-либо другие линии подземного трубопровода должны быть укреплены так, чтобы обеспечить их сохранность. Если под влиянием сырости дно канавы размягчится, то необходимо выкопать слой размягченной породы и заменить его каким-либо другим материалом по указанию техника.

Подрядчик должен выполнять все землеройные работы так, чтобы не повредить железнодорожные пути или не нарушить работу дорог. Он должен ограждать место работы, чтобы обеспечить безопасность персонала железных дорог и гражданских лиц.

Укладка труб

Трубы укладывают так, чтобы были обеспечены нужный уклон и кривизна по всей их длине. Трубы необходимо опускать на место, поддерживая их за раструбы. Прежде чем соединять трубы, их следует тщательно очистить от грязи изнутри.

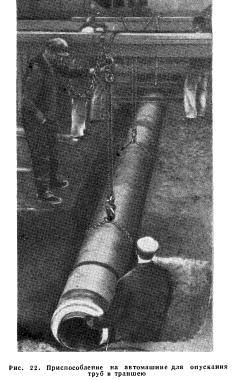

Раструбы должны быть достаточной глубины и ширины, чтобы обеспечить хорошее соединение. Во время сборки соединений раструбы должны быть сухими. Для предохранения труб от повреждений при укладке применяются специально оборудованные автомашины, имеющие поддерживающие приспособления (рис. 22). Клапаны, гидранты и другие приспособления должны устанавливаться по указанию техника. Перед окончанием работы все от-крытые концы труб должны быть закрыты.

Специальные трубы, соединения и приспособления (Инструкции, предназначенные для заводов-поставщиков, можно использовать как руководства для отдельных компаний, которые хотят применить специальные трубы, соединения и приспособления. )

Испытания

После окончания работ вся линия трубопровода должна быть испытана гидравлическим давлением в присутствии техника.

Испытания можно проводить также на отдельных участках трубопровода длиной до 300 м (если возможно между клапанами) перед засыпкой канавы. Утечка не должна превышать одного галлона (3,78 л) в день на 1 дюйм (25,4 мм) диаметра трубы длиной в 1 милю (1,609 км). Испытания должны проводиться до засыпки канавы. Следует ликвидировать все выявленные неисправности в стыках при обнаружении утечки, а также заменить все лопнувшие трубы и арматуру новыми, затем необходимо провести повторное испытание трубопровода. Операции по выявлению недостатков и испытания надо проводить до тех пор, пока трубопровод не будет смонтирован удовлетворительно.


Засыпка траншей

Засыпка траншей должна производиться немедленно после укладки трубопровода и его испытания.

Сначала необходимо засыпать трубы до их поверхности, а затем произвести утрамбовку; дальше можно производить рыхлую засыпку. Чтобы трубопровод или его соединения не засорились, дно канавы должно быть тщательно выравнено и утрамбовано.

При пересечении трубопроводом шоссейных дорог канаву Засыпают постепенно слоями толщиной 150—200 мм при хорошей их утрамбовке. В случае необходимости производится особая трамбовка для предотвращения оседания грунта.

Грунт, который при закапывании канавы покрывает трубы, должен быть очищен от камней или других посторонних твердых тел, так как они могут повредить трубу при трамбовке. Лишний грунт, оставшийся после засыпки траншеи, должен быть убран.

Для вскрытия траншеи трубопровода должны применяться те инструменты, которые утвердит инженер. Трубу ни в коем случае не следует засыпать грунтом, содержащим шлак или золу.

БАРЫКОВА Н.Г., ГЛУЗМАН И.С. АМЕРИКАНСКАЯ ЖЕЛЕЗНОДОРОЖНАЯ ЭНЦИКЛОПЕДИЯ — М.: ТРАНСЖЕЛДОРИЗДАТ, 1959.
