СТАЛЬНЫЕ МОСТЫ

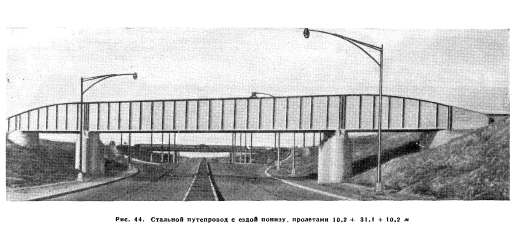

Современные стальные железнодорожные мосты могут быть разделены на следующие шесть групп: балочные со сплошными стенками (рис. 44), балочные со сквоз



Если применяют широкополочные тяжелые двутавры, то с учетом необходимости соблюдения определенного расстояния между полками число балок под один путь при езде поверху ограничивают четырьмя. Большее количество балок с более узкими полками можно применять при меньших пролетах.

Во всех случаях половину всех балок следует располагать симметрично относительно поддерживаемого ими рельса и соединять их диафрагмами, а в случае необходимости, особенно на кривых, — продольными связями.

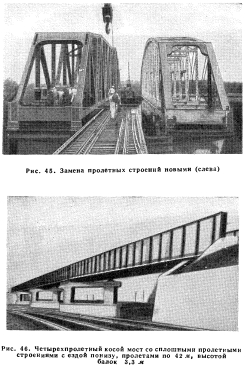

В обычных условиях для пролетов от 15,2 до 38 м наиболее желательны пролетные строения со сплошными главными балками составного сечения. Иногда их применяют для значительно больших пролетов (рис. 46).

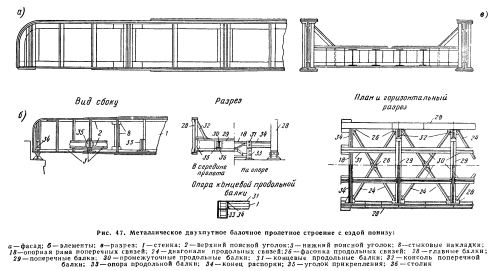

Балочные пролетные строения бывают с ездой понизу и поверху, причем в первом случае путь проходит между балками (рис. 47), а во втором — покоится на верхних поясах.

Конструкция с ездой поверху не ограничивает габарита проезда и с точки зрения железной дороги более желательна.

Проезжую часть балочных сплошных пролетных строений с ездой понизу прикрепляют к главным балкам. Если строительная высота ограьична, то проезжая часть может быть составлена лишь из одних прикрепленных к главным балкам поперечных балок.

Такая конструкция является обычной для мостов с ездой на балласте. При необходимости получения минимальной строительной высоты иногда рэльсы прикрепляют непосредственно к поперечным балкам.

В двухпутных пролетных строениях, имеющих две главные балки, где требуется большая высота поперечных балок, можно следующим образом осуществить целесообразную и экономичную конструкцию проезжей части.

Поперечные балки располагают на взаимном расстоянии, которое позволяет уложить между ними мостовые брусья. Под каждым путем устраивают две линии диафрагм, работающих как короткие продольные балки. Верхние полки диафрагм располагают на такой высоте, чтобы под подошвами рельсов над поперечными балками оставался зазор около 25 мм.

Для прикрепления рельсов к поперечинам могут служить стандартные скрепления; для токов, протекающих в рельсовых цепях, нет необходимости прибегать к особым мерам изоляции.

В пролетных строениях с ездой понизу применяют также балочную клетку, состоящую из продольных балок, прикрепленных к поперечным, которые в свою очередь присоединены к главным фермам. Такая система проезжей части обладает большей строительной высотой.

Обычно продольные или поперечные балки, либо те и другие, осуществляют из прокатных двутавров.

Пролетные строения со сквозными фермами. Ниже дается краткое олисание главных типов сквозных ферм (рис. 48), применяемых в мостостроении.

Ферма Гау (рис. 49) является самым ранним типом сквозной фермы; она запатентована в США в 1840 г. В этой конструкции диагональные элементы решетки (раскосы) сжаты, а вертикальные растянуты. Пояса и раскосы делаются из дерева, а вертикальные элементы представляют собой металлические тяжи.

Ферма Пратта (рис. 50) впервые введена в 1844 г. как видоизменение фермы Гау. В фермах этого типа вертикальные элементы решетки растянуты, а диагональные сжаты. Первоначально предполагалось осуществлять сжатые элементы из дерева, но лишь немногие сооружения были построены таким образом. После 1850 г. этот тип вошел во всеобщее употребление в виде цельнометаллической фермы, причем сначала для сжатых элементов применяли чугун, а впоследствии всю ферму стали делать из сварочного железа. Соединение элементов в узлах обычно осуществлялось на болтах-шарнирах.


Ферма Уиппла (с двухраскосной решеткой) (рис. 51) впервые была введена в 1847 г. Фермы этого типа, осуществленные из сварочного железа, широко применялись для пролетов большей длины, чем фермы Пратта.

В фермах Варрена (с треугольной решеткой) (рис. 52 и 53) наклонные элементы попеременно испытывают растяжение и сжатие. Эта система никогда не находила широкого применения для мостов с шарнирными соединениями в узлах вследствие износа болтов-шарниров, вызываемого действием знакопеременных усилий.

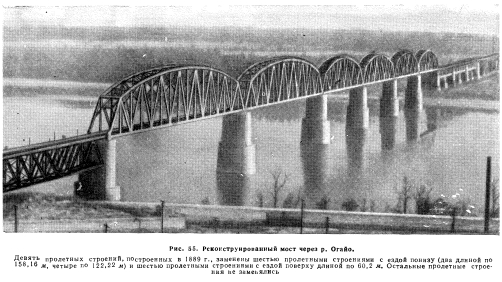

С усовершенствованием методов клепки эта система ферм с дополнительными стойками и подвесками (рис. 55), с клепаными соединениями в узлах пришла на смену фермам Пратта для средних пролетов. Для ферм больших пролетов часто применяется эта система с дополнительными шпренгелями.

Пенсильванская ферма (рис. 54), представляющая собой развитие фермы Пратта, имеет один криволинейный пояс и раскосную решетку с дополнительными шпренгелями. Эту систему применяют для больших пролетов, где фермы Пратта или Варрена не могут дать экономичных решений. В узлах обычно применялись шарнирно-болтовые соединения, но в некоторых случаях условия работы заставляли широко применять заклепочные соединения.

Конструкция ферм. Задачи, которые ставятся при проектировании пролетных строений, заключаются в требованиях простоты конструкции и экономии в материалах в совокупности с достаточной сопротивляемостью силам, которым будет подвергаться сооружение. Действующие технические условия обычно распространяются на фермы пролетами не более 122 м. Пролеты большей длины представляют собой исключение, и каждый такой случай вследствие своей важности заслуживает индивидуального изучения.



Узлы ферм осуществляются на болтах-шарнирах или на заклепках. Прежде, как правило, применяли шарнирные соединения, но в настоящее время заклепкам отдается предпочтение.

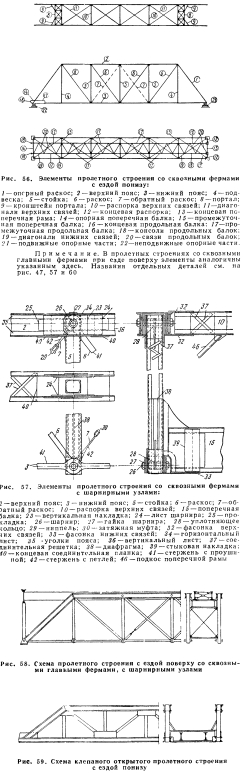

Схемы и наименование элементов пролетных строений приведены на рис. 56—60.

Все металлические пролетные строения подвергаются продольным деформациям за счет изменения температуры и воздействия подвижной нагрузки. Для обеспечения свободы деформаций под одним из концов пролетного строения устраивают подвижные опорные части. При большой длине пролетов устраивают катковые опорные части, для более коротких пролетов эти опорные части заменяют одиночными катками. В малых пролетных строениях устраивают опорные части скользящего типа.



Учитывая, что проход поездной нагрузки приводит к некоторому прогибу пролетных строений, рекомендуется придавать им строительный подъем в виде выпуклой кверху кривой. Иногда этого достигают некоторым увеличением длины элементов верхнего пояса. Чаще же изменяют длину всех элементов фермы в соответствии с проведенными расчетами.

Виадуки. Виадуками пользуются для проведения железнодорожной линии или автодороги над долиной, ущельем и др. Подобные сооружения обычно состоят из ряда пролетных строений, балочных или арочных, опирающихся на металлические башенные опоры (рис. 61).

Стальные железнодорожные виадуки отличаются большой высотой и обычно имеют значительную длину. Они состоят из ряда пролетных строений, обычно со сплошными главными балками с ездой поверху, покоящихся на металлических башенных опорах.

Величина пролетов в виадуке обычно чередуется. Короткие надбашенные пролетные строения обычно имеют длину от 9,1 до 15,2 м, а длинные промежуточные — от 18,2 до 30,5 м.

Иногда вместо башенной опоры рядом с устоем ставят рамную опору, на которой покоятся концы двух соседних длинных пролетных строений.

Величина пролета зависит от высоты всего сооружения и общей его длины, а также от величины расчетной нагрузки. Критерием для выбора пролета являются баланс стоимостей опор и пролетных строений, обеспеченность устойчивости сооружения в продольном и поперечном направлениях.

Обычно наибольшие величины пролетов применяются при наибольших высотах виадуков.


В тех случаях, когда железнодорожная линия пересекает долину с протекающей по ней рекой или когда этого требуют другие местные условия, в состав виадука включают одно или несколько длинных пролетных строений со сквозными фермами.

Консольные мосты. Консольным называется мост, имеющий выступающие за опоры части пролетных строений (консоли). Сооружения этого рода обычно состоят из двух консолей в пролете, перекрывающем главное русло, и двух анкерных пролетов, при посредстве которых реакции передаются опорам. Между концами консолей устраивают подвесной пролет.

Консольные конструкции целесообразны для перекрытия больших пролетов над судоходными широкими реками и другими водными путями, если их устройство допускается условиями подмостового габарита.

Применение промежуточных двухконсольных пролетов позволяет перекрывать исключительно широкие водные преграды. Эта конструкция обладает еще и тем преимуществом, что консольные и подвесные пролеты не требуют подмостей для своего сооружения и могут быть собраны навесным способом. Средний пролет подвешивается между двумя консолями посредством шарнирного соединения, передающего в законченном сооружении лишь поперечные силы. Закрепление анкерного пролета играет весьма важную роль в обеспечении устойчивости сооружения и требует соответствующего внимания со стороны проектировщика.

Висячие мосты. Висячим называется мост, проезжая часть которого поддерживается кабелями, протянутыми между пилонами и надежно закрепленными для обеспечения устойчивости всего сооружения в целом.

Главные несущие кабели можно изготовлять из стальных проволок или собирать из тяг с проушинами. Американские проектировщики, по-видимому, предпочитают первый способ.

Для равномерного распределения нагрузки вдоль кабелей к ним при помощи параллельных подвесок присоединяются фермы жесткости. Они целиком или частично располагаются ниже кабелей и обеспечивают сохранение последними параболической формы при любых условиях загружения.

В качестве средства для перекрытия больших отверстий висячий мост предшествовал консольному типу. Консольные мосты в значительной мере заменили в железнодорожном строительстве висячие мосты вследствие своей большей жесткости и устойчивости.

Висячие мосты наиболее удобны и экономичны в качестве автодорожных или пешеходных мостов, перекрывающих большие отверстия.

Для закрепления кабеля, как и для заанкеривания консольных мостов, обычно устраивается ростверк из двутавровых балок, заделанный в каменной или бетонной кладке, которая глубоко закладывается в грунт.


БАРЫКОВА Н.Г., ГЛУЗМАН И.С. АМЕРИКАНСКАЯ ЖЕЛЕЗНОДОРОЖНАЯ ЭНЦИКЛОПЕДИЯ — М.: ТРАНСЖЕЛДОРИЗДАТ, 1959.
