СТРЕЛОЧНЫЕ ПЕРЕВОДЫ

Стрелочный перевод состоит из стрелки, крестовины и соединительных рельсов между ними; при помощи его подвижной состав может перейти с одного пути на другой; он является наиболее простым видом соединений путей. Стрелочные переводы можно разделить на три класса: а) стрелочные переводы для высоких скоростей, б) обыкновенные переводы для магистральных линий, в) стрелочные переводы для станционных путей.

Скорости поездов по стрелочным переводам без возвышения. В 1943 г. Путевая комиссия AREA предложила в табличной форме допустимые скорости движения поездов по стрелочным переводам без возвышения. Таблицы были пересмотрены в 1953 г. (см. табл. 12 и 13).




Как пример принятых способов для разрешения проблемы скоростного движения, представляют интерес следующие мероприятия, проведенные на Ср.-Восточной ж. д.:

а) применение перевода марки 1/20 с прямыми остряками и со всей кривизной на одном пути, как обычное и минимальное желательное улучшение; б) перевод марки 1/20 со стрелкой с кривым остряком длиной 9 144 мм, в которой сильно смягчен угол удара в остряк, что улучшает условия движения по ней; в) перевод марки 1/20 с прямыми остряками длиной 9 144 мм, причем перевод разбит так, что на каждый путь приходится по половине стрелочного и крестовинного углов и перевод получается эквивалентным переводу марки 1/40. Последнее устройство применяется на многих дорогах; проход состава по переводу плавный и содержание его обходится дешево. Многие дороги считают, что увеличенный срок службы оправдывает добавочную затрату на укрытие остряка под головку рамного рельса и острожку рамного рельса во всех длинных стрелочных переводах, а также на более деятельных переводах, расположенных на главных и станционных путях.

На одной из дорог уложено несколько высокоскоростных симметричных стрелочных переводов с крестовинами марки 1/24. Такой перевод имеет два контррельса длиной 5 944 мм, сборную с марганцовистой вставкой крестовину длиной 11 278 мм, стрелку с кривыми остряками длиной 11 887 мм типа Самсон и регулируемые упорки.

Обыкновенные и парковые стрелочные переводы. Обыкновенные стрелочные переводы, или переводы для главных путей, применяются на станциях, съездах, объездных путях и везде на главных путях, кроме тех случаев, когда требуется по местным условиям укладка более коротких стрелочных переводов. Как правило, применяются прямые стрелочные остряки длиной от 5 029 до 6 706 мм. Обычно при этом ставятся крестовины марки 1/10; во многих случаях, где по первоначальному проекту были предусмотрены крестовины марки 1/9, они заменены крестовинами марок 1/11 и 1/12.

Сдвоенные стрелочные переводы. Там, где место ограничено, можно поставить два перевода, состоящих из стандартных элементов, с добавлением еще одной крестовины; в этом случае один перевод пересекает другой, причем между концами их остряков оставляется предельно малое расстояние. Третья крестовина называется средней, или «крестовиной развилины», и она обычно бывает особой конструкции. Сдвоенные переводы иногда называются переводами на три направления; их труднее укладывать и содержать; они применяются только в особых случаях — или по условиям недостатка места, или по условиям маневровой работы.

В последние годы, в связи с участившейся постройкой горочных замедлителей, возросла необходимость в сдвоенных стрелочных переводах. На подгорочных путях необходимо иметь переводы, расположенные возможно ближе один к другому, чтобы как можно больше вагонов могло быть направлено на путь своего назначения, а также для сохранения одного общего уклона для всех путей. Вследствие увеличившегося интереса к сдвоенным переводам Путевая комиссия AREA разработала три проекта совмещенных переводов, состоящих из двух переводов марки 1/8, двух переводов марки 1/10 или из комбинации переводов марок 1/8 и 1/10.

Данные по стрелочным переводам и съездам. AREA разработала таблицы и эпюры укладки стрелочных переводов и съездов с крестовинами марок 1/5, 1/6, 1/7, 1/8, 1/9, 1/10, 1/11, 1/12, 1/14, 1/15, 1/16, 1/18 и 1/20. Они содержат все необходимые цифровые данные, перечень брусьев и ординаты для разбивки переводной кривой, когда перевод ответвляется от прямого пути, а также указания по размещению стыков и по укладке переводов и съездов.

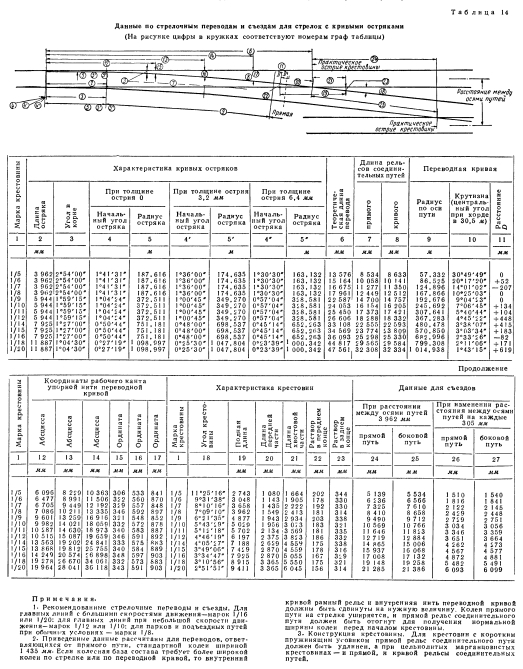

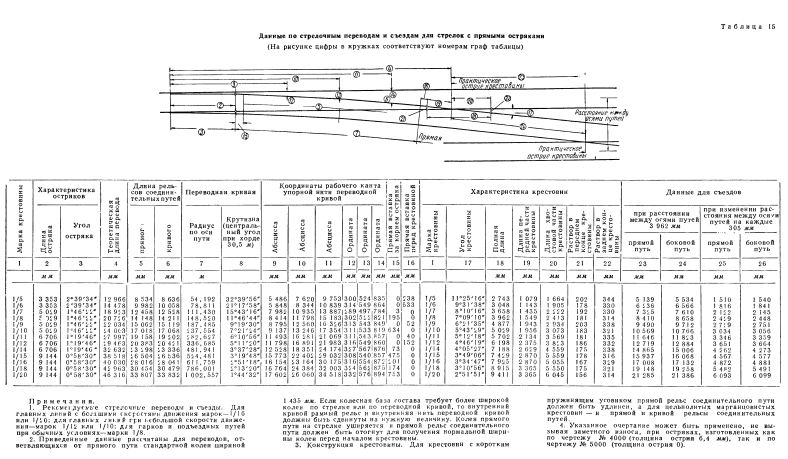

В табл. 14 и 15 приводятся основные данные по стрелочным переводам и съездам для стрелок с кривыми и прямыми остряками.

На парковых путях переводы чаще всего имеют крестовину марки 1/8. В более старых укладках имеются еще крестовины марки 1/7.

Переводы с более острыми углами крестовин более дороги и сложны в эксплуатации. Хорошая конструкция и тщательный уход особенно важны в переводах стрелочных улиц; стандартные стрелки, с прямыми остряками имеют длину остряков 4 572 или 5 029 мм.

Кривые остряки применяются сравнительно мало в парковых и обыкновенных стрелочных переводах, за исключением новых сортировочных парков; однако вопрос этот во многих случаях подлежит изучению, в особенности когда установлено, что начальный угол кривого остряка немного меньше, чем половина стрелочного угла прямого остряка. Хотя кривые остряки обычно делаются несколько длиннее, чем прямые при том же угле стрелочного перевода, длину перевода можно несколько сократить без увеличения кривизны переводной кривой. Стрелки с кривыми остряками дороже по первоначальной стоимости, однако конечная экономия в расходах по содержанию пути и подвижного состава с лихвой покрывает эту излишнюю стоимость.

На практике следует насколько возможно уменьшать число стрелочных переводов на главных путях. Для этого парковые и подъездные пути обычно располагаются отдельно от вытяжных и объездных путей, специально уложенных для этого. По этим же соображениям подъездные и другие пути отделяют от проходных путей и на промежуточных станциях.

Чтобы предотвратить выход вагонов с веток на главный путь, ставятся сбрасыватели у предельного столбика за крестовиной перевода с трубопроводом от переводного станка стрелки главного пути для ручного или электрического управления отсюда. Практически удобно ставить стрелочные переводы на прямом пути, потому что: а) в кривых получаются короткие прямые вставки для размещения стрелок и крестовин; б) на кривых получается уровень остряка на стрелке выше уровня рамного рельса; в) в кривых затруднительно содержание перевода в части направления и уровня на крестовинах; г) на кривых ухудшается видимость дневных указателей и ночных сигналов. Если стрелочный перевод на параллельных путях расположен на внутренней стороне кривой с возвышением наружного рельса, то возвышение второй переводной кривой стрелочного перевода будет противоположным по отношению к кривой основного пути; если перевод расположен на наружной стороне кривой, то остряк главного пути работает с напряжением и надо усиленно наблюдать за сохранением правильного положения его относительно рамного рельса. Перевод, ответвляющийся от главного пути на подъеме, опасен для вагонов, идущих с ветви и могущих попасть случайно на главный путь, если не имеется сбрасывателя, который в лучшем случае вызовет все-таки расходы по подъемке вагонов.
