СВОД3

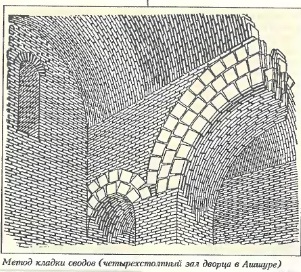

СВОД (vault), в строительстве, структурный элемент, состоящий из набора арок, обычно формирующих потолок или крышу. Основная цилиндрическая форма, которая впервые появилась в Древнем Египте и на Ближнем Востоке, является по существу повторяющейся серией арок, достаточно глубоких, чтобы закрыть трехмерное пространство. Она передает ту же нагрузку, что и циркулярная арка, и должна поддерживаться по всей длине тяжелыми стенами с ограниченными отверстиями. Древнеримские архитекторы обнаружили, что две цилиндрические арки, пересекающиеся под прямыми углами формируют реберный свод, который, будучи повторенным в сериях, может покрывать прямоугольные области ограниченной длины. Нагрузка на реберный свод концентрируется в четырех углах, поддерживающие ее стены могут не быть массивными и нуждаются в поддержке только в местах соединения со сводом. Однако реберный свод требует большей точности кладки, а это искусство пришло в упадок на западе после падения Римской империи. Строительство сводов продолжалось и развивалось в Византийской империи и исламском мире. В средневековой Европе строители создали модификацию реберного сво да, каркас арок (ребер), поверх которого располагалась каменная кладка. Средневековые каменщики использовали выступающие арки; в отличие от круглых арок, они могли возводиться поверх короткого или длинного пролета.

Для прямоугольных пространств каменщик использовал две пересекающиеся арки различной ширины, но равной длины. С использованием материалов 19 века строители смогли создавать крупные железные каркасы для сводов из легких материалов, например, свод из стекла в Кристальном дворце на Лондонской выставке 1851 года. Новые материалы сняли проблему веса и нагрузки, простые цилиндрические своды вновь стали популярными для сооружений, подобных железнодорожным вокзалам и выставочным залам. Во многих современных каркасных системах свод потерял свое функциональное значение и стал тонким покрытием, располагающимся поверх серии арок. Свод из укрепленного цемента является одной из важных современных инноваций. Армированный свод не несет продольной нагрузки и может поддерживаться, как если бы он был балкой.



АРХИТЕКТУРА. Краткий справочник, Минск, Харвест., 2004
