ГИДРАВЛИЧЕСКИЙ РАСЧЕТ СИСТЕМ ВОДЯНОГО ОТОПЛЕНИЯ МЕТОДОМ ПЕРЕМЕННЫХ ПЕРЕПАДОВ ТЕМПЕРАТУР

Сложность увязки давлений в однотрубных системах приводи к тому, что в каждый нагревательный прибор поступает масса воды, непропорциональная расчетной теплоотдаче, т. е. возникает недогрев или перегрев приборов отопления.

Одним из способов решения задачи является метод расчет трубопроводов, при котором для дальних стояков принимают больший перепад, а для ближайших — меньший перепад греющей воды что позволяет удовлетворительно увязать давления между общим точками циркуляционных колец.

Метод расчета трубопроводов, предложенный А. И. Орловым 1932 г., сводится к последовательному определению количеств воды, которое должно протекать по каждому стояку с тем, чтоб потери во всех циркуляционных кольцах были одинаковыми. Кроме того, применяя расчет по методу переменных перепадов температур, можно удовлетворительно, с увязкой давлений в кольца рассчитать систему при любом располагаемом давлении.

При таком методе расчета все диаметры труб стояков, как пр вило, принимают одинаковыми. Поверхность нагревательных пр боров рассчитывают по скользящим перепадам температур вод; протекающей по каждому из стояков системы отопления. При это суммарная поверхность приборов должна быть не больше, чем системах, рассчитываемых обычным методом.

К расчету по скользящему перепаду температур следует переходить в случаях, когда потери давления в циркуляционных кольца будут отличаться от полученных при расчете обычным способов друг от друга больше чем на 15—25%.

Расчет удобно начать со среднего стояка ветви, приняв него нормируемый перепад температур, равный, например, Д = 2

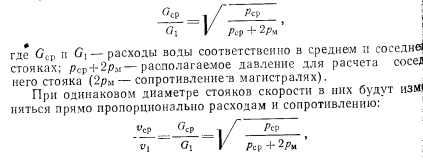

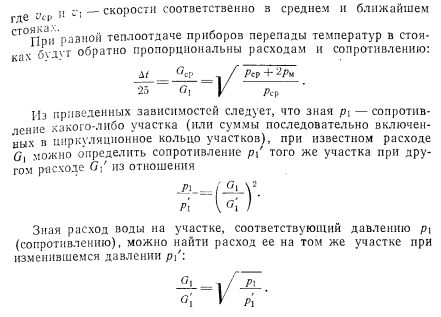

В основе расчета других стояков используют зависимости, пр веденные ниже. Расходы воды изменяются пропорционально корню квадратному из действующего давления. Например,



Таким образом, для выполнения расчета системы способом переменных перепадов температур нужно знать сопротивления участков сети при постоянном перепаде температур, например при Д/ = = 25° С. Поэтому первоначально расчет трубопроводов системы отопления выполняют обычным методом, т. е. при постоянном перепаде температур.







После расчета трубопроводов и выявления расходов воды в от дельных стояках определяют температуры воды при входе и выходе в каждом нагревательном приборе. Найденные температуры теплоносителя позволяют определять поверхности нагревательных приборов.

Метод расчета систем отопления с переменными перепадами температур в стояках позволяет не учитывать естественное давление, ввиду его незначительности в сравнении с искусственным. Это? приводит к незначительному запасу поверхностей нагревательных; приборов.

Дроздов В. Ф. Отопление и вентиляция. Отопление. Учебник для строит, вузов. М., «Высш. школа», 1976
