КОНСТРУКЦИИ ОТОПИТЕЛЬНЫХ ПАНЕЛЕЙ И ИХ РАСЧЕТ

Нагревательные элементы отопительных панелей. Для теплоносителя-воды используют стальные трубы бесшовные и сварные, обычно диаметром 15 и 20 мм. Преимущества таких труб: прочность, простота и надежность сварных соединений. Линейный коэффициент их расширения близок к коэффициенту расширения бетона (в определенном диапазоне температур).

Следует иметь в виду, что при заделке греющих труб в бетон теплосъем с их поверхности возрастает по сравнению с теплоотдачей труб, расположенных открыто, вследствие увеличения внешней теплоотдающей поверхности.

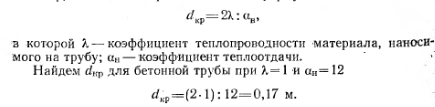

Пределом увеличения толщины стенки является ее критический диаметр, значение которого находим из формулы


Следовательно, стальная труба (например, наружным диаметром 20 мм с толстой бетонной рубашкой) будет передавать окружающей среде тепла больше, чем голая труба, а при е?Кр>0,17 м термическое сопротивление будет возрастать.

Теплоотдача труб возрастает с увеличением объемной массы бетона, так как при этом возрастает теплопроводность. Вследствие этого целесообразно применять тяжелый бетон. С целью сокращения расхода стальных труб можно применять бетонные отопительные панели с греющими чугунными элементами вместо стальных труб. Расход чугуна на изготовление нагревательных приборов такого типа уменьшается почти в 1,5 раза по сравнению с конвекционными системами.

Из неметаллических труб, используемых для греющих панелей, особенно перспективны термостойкие пластмассовые трубы, несмотря на сравнительно низкий коэффициент их теплопроводности. Их преимущества: пониженный коэффициент трения (уменьшается- гидравлическое сопротивление змеевиков) и коррозионная стойкость. В бетонных отопительных панелях применяют стеклянные змеевики.

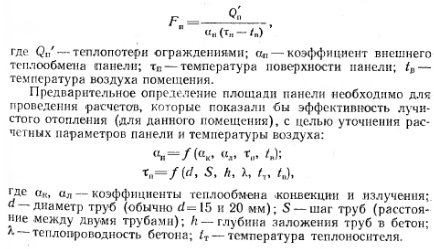

Методика теплового расчета отопительной панели. Предварительно задаются температурой воздуха /в и температурой поверхности панели тп, после чего определяют площадь панели
