ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ ПЕЧЕЙ

Основания печей. Печи массой до 750 кг по нормам допускается устанавливать на балках перекрытия с предварительным расчетом их на прочность.

Отопительные печи массой более 750 кг должны иметь собственные основания. Печи, расположенные на первом этаже, устанавливают также на отдельных фундаментах. Глубина заложения фундамента для печей должна быть не менее 0,5—0,6 м.

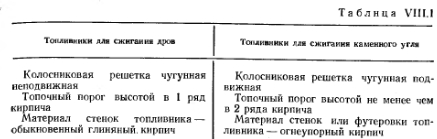

Топливники должны быть приспособлены для сжигания топлива, на которое рассчитана печь. Различают следующие основные типы топливников: для сжигания дров, сжигания каменного угля, влажного топлива и природного газа (с соблюдением специальных требований и условий). Конструктивные отличия топливников для сжигания дров от топливников для сжигания каменного угля указаны в табл. VIII.1.


На рис. VIII.II изображены топливники для сжигания дров и каменного угля. В топливнике для сжигания дров лежащие на колосниковой решетке дрова пронизываются поступающим из поддувальной дверцы воздухом. Регулируют поступление воздуха различной степенью открытия поддувальной дверцы.

В топливнике для сжигания каменного угля для обеспечения требуемых условий сгорания каменного угля устраивают неглубокую шахту (140—210 мм). Колосниковую решетку желательно устраивать подвижной для шуровки каменного угля с целью удаления шлака.


Топливники устраивают из обыкновенного глиняного кирпича. В печах для сжигания каменного угля или антрацита стенки топливника кладут из огнеупорного кирпича или футеруют огнеупорным кирпичом (толщиной в lU кирпича). Из-за различия температурных деформаций кладку из обыкновенного кирпича и огнеупорного не перевязывают.

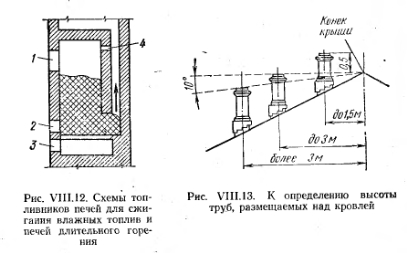

Топливники печей для сжигания влажного топлива. Схемы устройства топливников печей для сжигания влажного топлива и топливников печей длительного горения аналогичны. На рис. VII 1.12 показана схема топливников такого назначения.

Небольшая порция топлива загружается на колосниковую решетку. После розжига бункер топливника загружают топливом. Горение его происходит в нижнем слое, и по мере сгорания топливо оседает. Водяные пары при сжигании влажного топлива после подсушки удаляются в дымовой канал через небольшое отверстие 4 под перекрытием топки. Топка имеет три дверки; верхняя дверка I — загрузочная, средняя 2 — шуровочная, нижняя 3 — поддувальная.

Кладку печей ведут из хорошо обожженного кирпича на глинопесчаиом растворе со швами толщиной до 5 мм. Выкладывать печи из силикатного кирпича не допускается ввиду того, что такой кирпич разрушается при высокой температуре.

Не употребляется для кладки также недожженный кирпич из-за его хрупкости и пережженный, так как поверхность последнего плохо соединяется с глиняным раствором.

Раствор, применяемый при кладке печей, должен быть пластичным. Песок для приготовления раствора применяют кварцевый мелкозернистый. Состав раствора: на 1 часть глины 1 часть песка; при жирной глине на 1 часть глины 2 части песка. Толщина шва-— до 5 мм.


Кладку топок из огнеупорного кирпича ведут на растворе из огнеупорной глины и мелко измельченного шамота в пропорции 1:1. При кладке обязательна ее перевязка вертикальных швов. Толщина шва — до 3 мм.

Трубы насадные и коренные выкладывают из кирпича на обычном известковом растворе.

Печные приборы, к которым относятся колосники, запорно-регулирующие устройства (шибер и вьюшки), устанавливают во время кладки печи.

Лучшими по стойкости против коробления и коррозии являются печные приборы из чугуна. Кирпичные печи обычно штукатурят составом из 0,2 части асбеста, 12 частей извести, 2 частей песка и 1 части цемента.

Поверхность печи можно затереть глиняным раствором с последующей побелкой ее известью или покраской клеевой краской.

Внутренние поверхности дымовых каналов и труб не штукатурят, но они должны быть гладкими. Отметки устьев дымовых труб назначают в соответствии с правилами, указанными на рис. VIII. 13. Размеры каналов в кирпичных печах принимают обычно кратными размерам кирпича. Дымоотводные каналы устраивают размером V2XV2 кирпича от печей с теплоотдачей до 3000 ккал/ч и до /гХ 1 кирпич от печей с теплоотдачей от 4500 до 6000 ккал/ч.


Противопожарные мероприятия. В тех местах, где печи размещают близко к сгораемым частям здания, оставляют отступки и разделки, выполняемые из несгораемых материалов (кирпич, асбест и др.). Расстояние между печью и сгораемой стеной или перегородкой должно быть не менее 13 см.

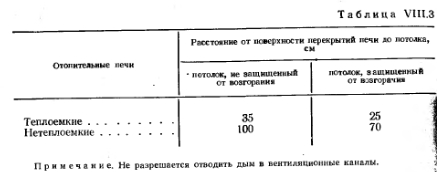

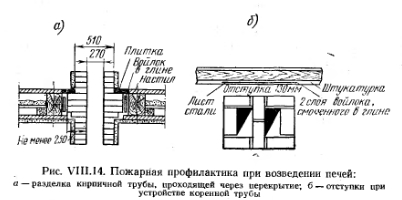

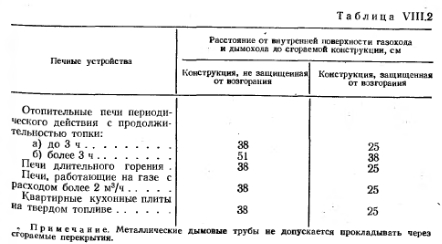

Дымовые трубы нужно устраивать так, чтобы между внутренней поверхностью газоходов (дыма») и сгораемыми конструкциями здания сохранились определенные расстояния, рекомендуемые противопожарными правилами СНиПа и указанные на рис. VIII.14 и в табл. VIII.2 и VIII.3.



Дроздов В. Ф. Отопление и вентиляция. Отопление. Учебник для строит, вузов. М., «Высш. школа», 1976
