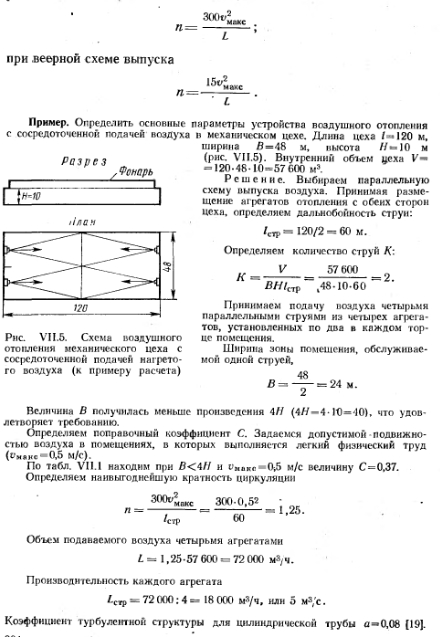

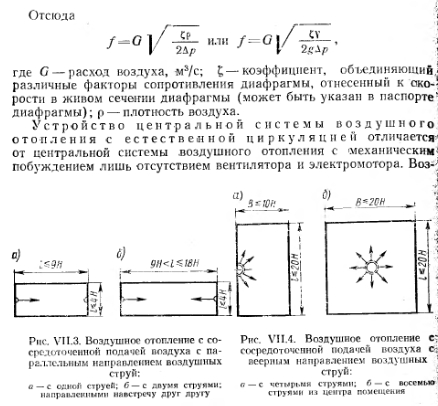

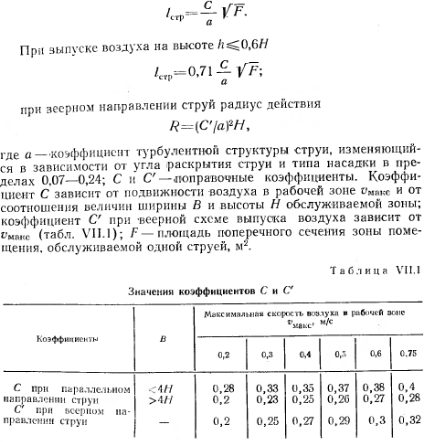

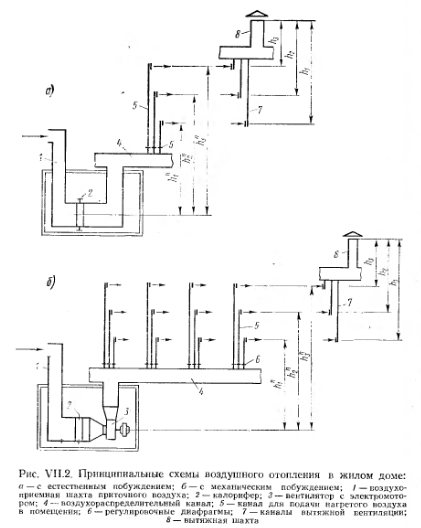

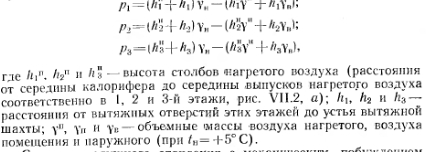

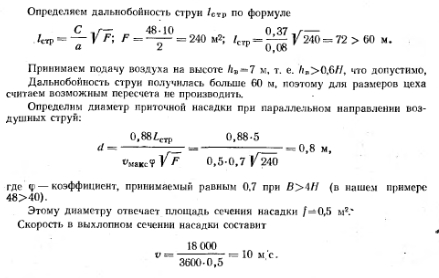

КОНСТРУКТИВНЫЕ РЕШЕНИЯ СИСТЕМ ВОЗДУШНОГО ОТОПЛЕНИЯ И МЕТОДИКА ИХ РАСЧЕТАВоздушное отопление в жилых и гражданских зданиях. Системы центрального воздушного отопления устраивают с естественным и механическим побуждением. Принципиальная схема центральной системы воздушного отопления с естественным побуждением показана на рис. VII.2, а, с механическим побуждением — на рис. VII.2, б. Нагретый калорифером наружный воздух подается в воздухораспределительный короб, из которого по вертикальным каналам он поступает в каждое отапливаемое помещение. Сложность системы воздушного отопления жилого дома состоит в обеспечении гидравлической устойчивости ее: необходимо подать в каждое помещение строго определенное количество воздуха, соответственно нагретого для обеспечения нормальной внутренней температуры. В разветвленной системе с большим количеством вентиляционно-отопительных каналов удовлетворить это требование сложно. Для обеспечения примерно равного статического давления в начале каждого отопительно-вентиляционного канала (стояка) воздухораспределительный короб рассчитывают по наименьшей скорости воздуха с целью создания воздуховода примерно неизменного статического давления. Гидравлический расчет каналов не отличается от расчета вентиляционных, и поэтому принципы расчета их здесь не излагаются. Общим правилом является то, что гидравлические сопротивления стояков должны быть значительными, чтобы локализовать в какой-то мере действие естественного давления и чтобы всю систему ВОЗДУХОВОДОВ можно было рассчитать с допустимой невязкой располагаемого давления и гидравлических потерь. Методика расчета разветвленных систем воздушного отопления. Вначале определяют располагаемые давления для гидравлического расчета каналов воздушного отопления. В системе с естественным побуждением общее располагаемое давтение для ветвей с ответвлениями, по которым подается нагретый воздух соответственно на 1-й этаж (рi), на 2-й (р2) и 3-й (р3), будет равно: Систему воздушного отопления с механическим побуждением (рис. VI 1.2, б) целесообразно рассчитывать через наиболее удаленный стояк (для подачи нагретого воздуха), определяя располагаемое механическое давление в точках присоединения стояков к магистральному воздухораспределительному каналу [2(P/-)-Z)]. Тогда располагаемое давление для гидравлического расчета каждого стояка р, т будет равно Отсюда видно, что каждый стояк будет иметь неодинаковое располагаемое давление (для гидравлического расчета). С целью погашения избыточных давлений ввиду отсутствия обширного сортамента каналов рекомендуется устанавливать регулировочные диафрагмы. Принцип расчета диафрагм. Гидравлическое сопротивление стояка-канала при перемещении заданного количества нагретого воздуха G составляет Рф. Если располагаемое давление рс-г>РФ, то требуется установить диафрагму для погашения избыточного давления Лр Воздушное отопление с сосредоточенным выпуском воздуха получило применение в больших помещениях производственного назначения. В таких системах предусматривается выпуск воздуха с большой скоростью одной или несколькими горизонтальными струями с параллельным (рис.УП.З) или веерным направлением их (рис. П.4)Д Высоту выпуска воздуха над уровнем пола помещения принимают при высоте помещения 8 м от 3,5 до 6 м, при высоте более 8 м — от о до 7 м. Проектируя сосредоточенные выпуски воздуха, необходимо проверить возникающую при этом подвижность воздуха в рабоче зоне помещения. Для этого используют расчетные формулы движения свободных струй, определяя параметры струи на ее пути. Существующие рекомендации по расчету струй сводятся к еле дующему. Дальнобойность воздушных струи при параллельном направлении струи с выпуском воздуха на высоте h>0,6H (Я —высота помещения, м) определяют в м по формуле Дальнобойность струи I и радиус действия R должны быть равны длине обслуживаемой ею зоны помещения. Изменять дальноность струи можно подбором насадки (влияние величины а) и изменением подвижности воздуха. Дроздов В. Ф. Отопление и вентиляция. Отопление. Учебник для строит, вузов. М., «Высш. школа», 1976 |
