КВАРТИРНЫЕ СИСТЕМЫ ОТОПЛЕНИЯ

Квартирные, точнее поэтажные, системы отопления устраивают, как правило, в одноэтажных строениях, небольших по площади. За рубежом такие системы применяют нередко в многоквартирных жилых домах, обычно с генераторами тепла на газовом топливе.

Квартирные системы устраивают двухтрубными с естественной циркуляцией.

Принципиальные схемы этих систем показаны на рис. IV.3.


В одной из схем, изображенных на рис. IV.3, а, генератор тепла расположен ниже нагревательных приборов (на расстоянии г), в схеме же на рис. IV.3, б середина и генератора тепла находятся на одной от-

Располагаемое давление в системе а будет равно

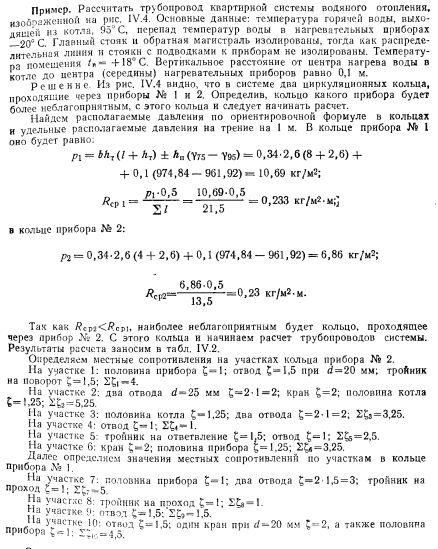

Методика расчета трубопроводов квартирных систем отопления.

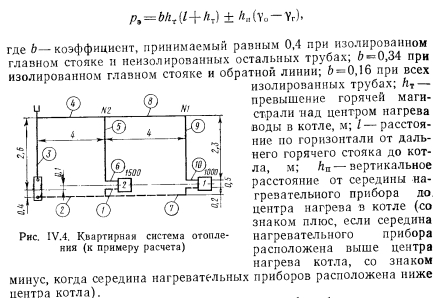

1. Ориентировочно располагаемое давление в кг/м2 определяют по эмпирической формуле


Центром нагрева котла при определении 6Т и 6П считают плоскость, расположенную на 150 мм выше колосниковой решетки, т. е. плоскость наиболее интенсивного нагревания воды.

2. Выявляют первое расчетное циркуляционное кольцо; для этого по ориентировочной формуле находят удельную потерю давления в кольце через каждый нагревательный прибор. С кольца с наименьшей удельной потерей давления и следует начинать расчет трубопроводов.

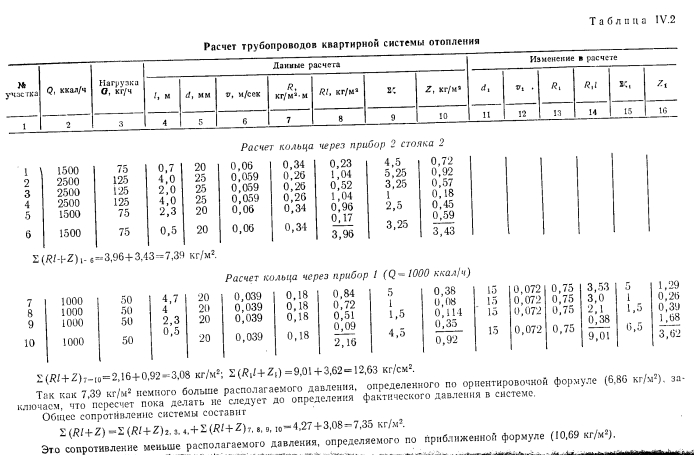

3. Ведут гидравлический расчет трубопроводов циркуляционных колец.

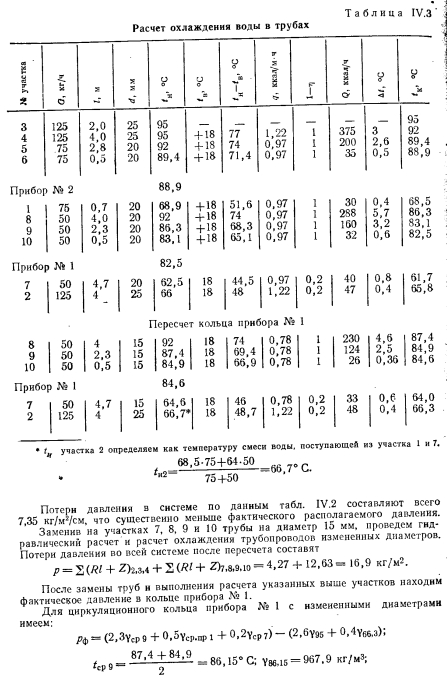

4. Определяют температуру теплоносителя в характерных точках системы путем подсчета потерь тепла трубопроводами.

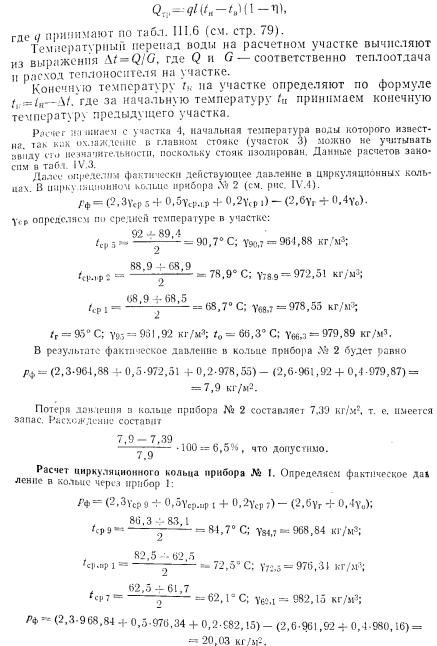

5. Вычисляют фактически действующее располагаемое для каждого циркуляционного кольца системы давление рф.

6. Если рф будет не меньше рэ, то в расчет трубопроводов поправки можно не вносить. При рф<рэ в расчет вносят поправки, для чего изменяют соответствующие диаметры и снова определяют фактическое давление. Расчет следует считать законченным только тогда, когда потери давления ~L(Rl+Z) будут меньше (как правило, до 10%) фактически располагаемого давления в системе.

7. После расчета трубопроводов приступают к расчету поверхности нагревательных приборов, ведя его с учетом потерь тепла трубопроводами.


Закончив расчет трубопроводов исходя из располагаемого давления. по ориентировочной формуле выявим фактически определим температуру воды отопления. Температуру в точках системы на- м путем расчета охлаждения воды в трубопроводах.


Тепловыделения трубопроводами определяют по формуле

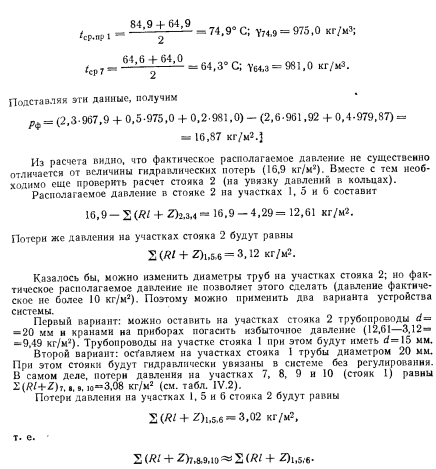

Ввиду сложности ручного регулирования давления кранами на подводках к приборам, что необходимо по первому варианту, предпочтительнее в данном случае устроить квартирную систему отопления по второму варианту. Она более целесообразна, несмотря на то, что стоимость устройства системы по первому варианту будет меньшей, так как на участках 7, 8, 9 и 10 применены трубы диаметром 15 мм вместо труб диаметром 20 мм на тех же участках второго варианта системы.

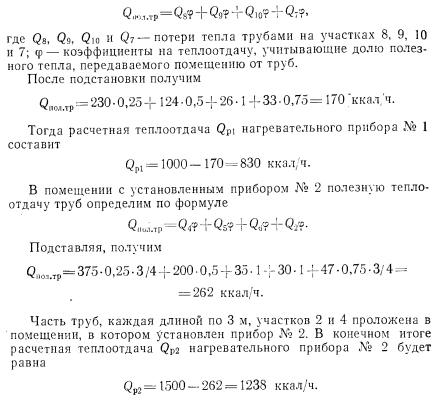

Расчет требуемой теплоотдачи нагревательных приборов. Расчетную теплоотдачу нагревательных приборов определяют с учетом полезного выделения тепла трубами. Полезное тепловыделение трубами подсчитываем по формуле


В помещении, в котором установлен прибор N° 1, полезная теплоотдача труб составит


Выводы по расчету и устройству квартирных систем отопления.

1. Давления, обеспечивающие циркуляцию воды в системах квартирного отопления, как это видно из приведенного примера, существенно зависят от самых незначительных конструктивных изменений схем.

2. Увеличить располагаемое давление в системе можно применением в качестве нагревательных приборов радиаторов высотой 0,5 м с установкой их в два ряда друг над другом (на сцепке).

Дроздов В. Ф. Отопление и вентиляция. Отопление. Учебник для строит, вузов. М., «Высш. школа», 1976
