МЕСТНОЕ РЕГУЛИРОВАНИЕ ТЕПЛООТДАЧИ НАГРЕВАТЕЛЬНЫХ ПРИБОРОВ

Ниже рассматривается так называемое потребительское регулирование теплоотдачи нагревательных приборов с помощью кранов, установленных на подводках к приборам. Приступая к регулированию температуры помещения, как правило, по ощущению, потребитель стремится возможно быстрее восстановить нарушенные комфортные условия и нередко выключает краном прибор полностью.

Для выяснения, насколько состоятельно так называемое местное регулирование, рассмотрим случай, когда краном полностью перекрыт доступ теплоносителя в нагревательный прибор.

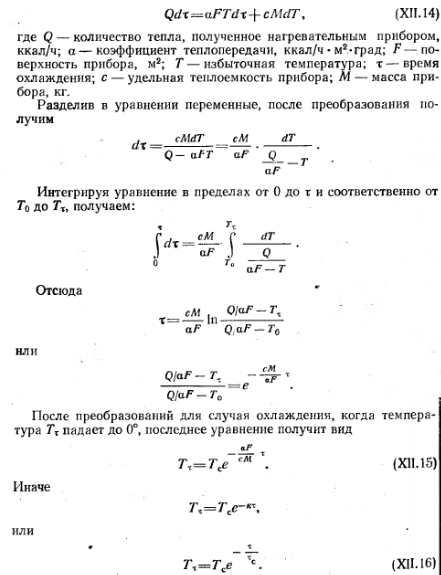

Составим уравнение теплового баланса для элемента времени dx


Здесь aF/cM = K — коэффициент пропорциональности, характеризующий скорость повышения или понижения температуры во времени. Величина, обратная коэффициенту к, имеет размерность времени ч:


Величины Тс и тс характеризуют стационарное состояние температуры во времени.

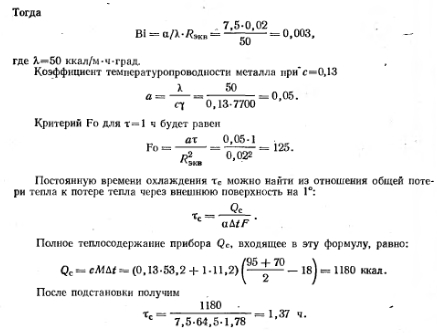

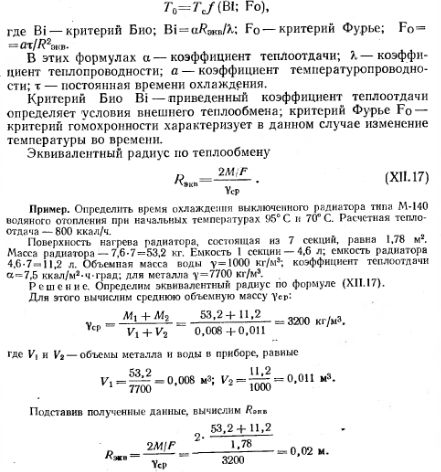

Решение задачи по выявлению нестационарного температурного поля какого-либо тела можно упростить с достаточной для практики точностью введением понятия об эквивалентном радиусе (цилиндре) по теплообмену, а также путем приведения температурных функций к более простому виду. Так, для цилиндра

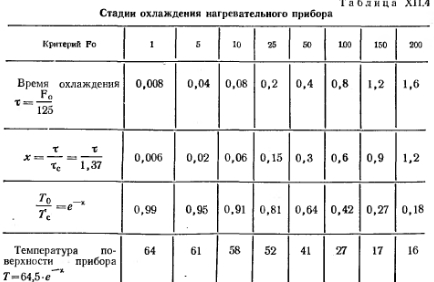

В результате расчетов получаем данные об изменении температуры поверхности нагревательного прибора на стадии охлаждения (табл. XII.4).


Из этой таблицы видно, что охлаждение радиатора водяного отопления практически заканчивается через 1,5—2 ч (когда температура поверхности радиатора снижается до температуры помещения + 18° С).

Экспериментальные исследования охлаждения нагревательных приборов водяного отопления, приведенные автором настоящей книги при участии В. И. Гордеева, в основном согласуются с теоретическими расчетами.

Рассмотрение вопроса ручного регулирования водяных систем отопления позволяет сделать выводы, изложенные ниже.

1. Чугунные радиаторы систем водяного отопления обладают высокой тепловой инерцией.

2. Вследствие большой инерции нагревательных приборов выключением их невозможно добиться резкого и быстрого снижения температуры в помещениях. Таким образом, выключение нагревательных приборов кранами не является радикальным средством регулирования температуры в помещениях.

3. Большую тепловую инерцию водяных систем отопления совместно с тепловой инерцией ограждения следует рассматривать и как положительные факторы для центрального регулирования температур, которое разрешается вести без учета кратковременных колебаний наружной температуры.

4. Расчеты по определению темпа охлаждения радиаторами паровой системы отопления показали, что время их охлаждения практически находится в пределах 0,5—0,6 ч.

Дроздов В. Ф. Отопление и вентиляция. Отопление. Учебник для строит, вузов. М., «Высш. школа», 1976
