НАСОСНЫЕ СИСТЕМЫ ВОДЯНОГО ОТОПЛЕНИЯ

Принципиальная схема водяного отопления с насосной циркуляцией показана на рис. 11.10. Эта схема устроена с верхней разводкой, причем 1 — насос, 2 — воздухосборник. Применение для циркуляции воды насоса внесло изменения и в конструктивное оформление системы отопления по сравнению с конструкцией систем отопления с естественной циркуляцией.

Эти изменения следующие: воздух из насосной системы водяного отопления удаляется не через расширительный сосуд (как в системах с верхней разводкой и естественной циркуляцией), а через специальные устройства для спуска воздуха.

Расширнтельный сосуд, как правило, присоединяется к обратной магистрали перед насосом (см. ниже).

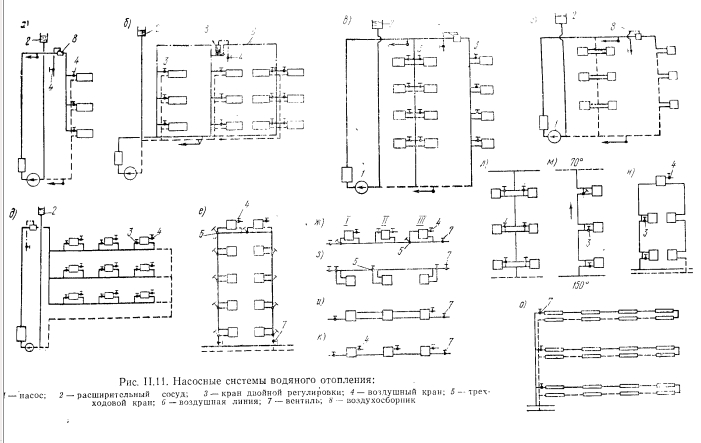

На рис. 11.11 показаны насосные системы водяного отопления; на рис. 11.11, а — система двухтрубная с верхней разводкой, на рис. 11.11, б — с нижней; применяют их в зданиях не более трех этажей. Системы с нижней разводкой применяют чаще для отопления бесчердачных зданий.

На рис. 11.11, в изображена однотрубная система отопления с замыкающими участками. Применяют ее для отопления жилых, общественных и промышленных зданий высотой более трех этажей.

Для отопления общественных и промышленных зданий, в которых не требуется местная регулировка нагревательных приборов, применяют однотрубные системы отопления (рис. 11.11, г).

На рис. 11.11, д показана однотрубная горизонтальная система отопления с замыкающими участками, применяемая для отопления общественных и промышленных зданий.

Показанная на рис. 11.11, е вертикальная однотрубная система отопления с нижней разводкой применяется для отопления жилых и общественных зданий. Воздух удаляется из системы при помощи воздушных кранов, установленных в приборах верхнего этажа.

Регулировка теплоотдачи нагревательных приборов производится трехходовыми кранами.

Положительной стороной данной системы отопления является свободное удаление воздуха и отсутствие воздушных кранов.

Приборы, установленные в первой части горизонтальной ветви; при температуре теплоносителя от 150—105° С включаются по схеме движения снизу вверх, а в хвостовой части ветви при температуре 105° С и ниже — по схеме сверху вниз» для улучшения теплопередачи приборов (при подаче теплоносителя сверху вниз» Р4=ГГ, а при подаче снизу вверх» р4<1).

На рис. 11.11, и показана горизонтальная проточная система, отличительной особенностью которой является прокладка специальной воздушной линии через верхние ниппели приборов, что исключает необходимость установки воздушных кранов на каждом и приборов (см. рис. 11.11, к). Недостатком схемы 11.11, и и 11.11 является жесткое соединение по всей линии, что не допускает компенсации тепловых удлинений, отсутствие которой приводит воды в местах соединений.

Проточно-регулируемая однотрубная с верхней разводкой с смещенными замыкающими участками система (рис. 11.11, л) является компромиссным решением. В ней совмещены режимы работы двух однотрубных систем: проточной и с замыкающими участками.

Соответствующим регулированием трехходовых кранов на подводках к приборам можно перевести систему на режим работ: проточной системы, когда коэффициент затекания а=1, или Щ режим работы однотрубной системы с замыкающими участкам.

На рис. II.11, м показана схема однотрубного стояка системы опрокинутой циркуляцией воды со смешанными замыкающим участками в 1-ми 2-м этажах и с проточно-регулируемым узлом В; верхнем этаже.

На рис. II.11, н, о показаны соответственно схема бифилярного П-образного стояка и горизонтальная бифилярная система с нижней разводкой.

Систему отопления с вертикальными бифилярными стояка: применяют в панельном строительстве жилых домов. В этой системе отопительный прибор каждого стояка делится на две часть (кроме верхнего этажа): одна, слева, с количественным регулированием теплопередачи, другая, справа, нерегулируемая, проточная.

Для проточного нагревательного прибора верхнего этажа предусматривается воздушное регулирование теплопередачи прибора.

Горизонтальные бифилярные системы применяют преимущественно для отопления общественных и промышленных зданий, а так же вспомогательных помещений промышленных предприятий. В качестве нагревательных приборов в этих системах применяются конвекторы.

Дроздов В. Ф. Отопление и вентиляция. Отопление. Учебник для строит, вузов. М., «Высш. школа», 1976
