ОСНОВЫ РАСЧЕТА ГЕНЕРАТОРОВ ТЕПЛОВОЗДУШНОГО ОТОПЛЕНИЯ

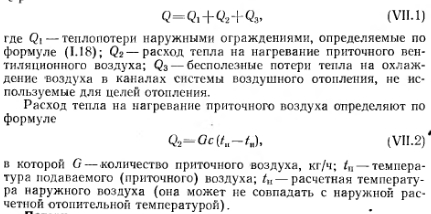

Прямоточная система воздушного отопления, совмещенная с приточной вентиляцией. Теплопроизводительность такой установки Q равна

Потери тепла на охлаждение воздуха в каналах необходимо знать, чтобы определить изменение температуры воздуха в каналах. Учет изменения температур воздуха необходим для правильного расчета поступления тепла на отепление помещения.

Принципиально методика определения потерь тепла каналами и выявления охлаждения воздуха при движении его по каналам схожа с учетом потерь тепла трубопроводами систем водяного отопления.

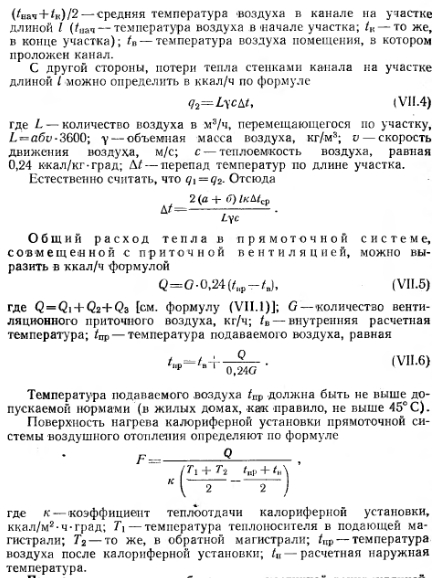

Потерн тепла стенками канала на участке длиной I равны

Прямоточная система, работающая с частичной рециркуляцией.

При относительно больших теплопотерях наружными ограждениями и небольшом количестве приточного воздуха для вентиляции целесообразно устраивать прямоточные системы отопления с частичной рециркуляцией внутреннего воздуха.

Расход тепла в такой системе будет равен

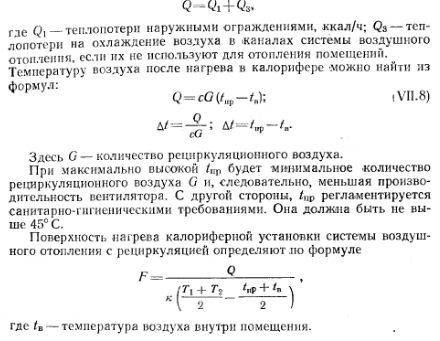

Воздушное отопление с рециркуляцией. Теплопроизводительность установки Q в ккал/ч определяют по формуле

Дроздов В. Ф. Отопление и вентиляция. Отопление. Учебник для строит, вузов. М., «Высш. школа», 1976
