ПАРОВЫЕ СИСТЕМЫ ОТОПЛЕНИЯ ВЫСОКОГО ДАВЛЕНИЯ

Паровыми системами отопления высокого давления называют системы с давлением пара от 0,7 до 3 кг/см2.

Верхний предел давления пара лимитируется в основном механической прочностью нагревательных приборов.

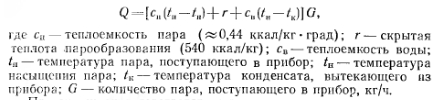

Количество тепла, получаемого нагревательным прибором, равняется

При охлаждении перегретого пара до состояния насыщения тепла выделяется меньше по сравнению со скрытой теплотой парообразования. Кроме того, коэффициент теплоперехода перегретого пара и — невелик, он равен 200—300 ккал/м2 ч-град (перегретый пар обладает свойствами газов), тогда как насыщенный пар имеет а=10 0С0 ккал/м2-ч град. Поэтому перегретый пар в качестве теплоотдающей среды применять нецелесообразно — увеличивается поверхность нагревательных приборов.

Паровые системы отопления высокого давления, как правило, получают пар от отопительно-производственных котельных. Такие системы отопления применяют с верхней, нижней и средней разводками пара; тупиковые и с попутным движением конденсата.

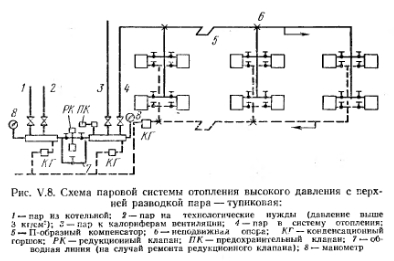

На рис. V.8 показана паровая система отопления высокого Давления с верхней разводкой пара — тупиковая. Пар давлением выше 3 кг/см2 подается из заводской котельной по паропроводу / в парораспределительную гребенку, от которой по ответвлению он поступает на технологические нужды.

В системах отопления давление пара снижают при помощи редукционного клапана РК пар поступает в парораспределительную гребенку с давлением не выше 3 кг/см2. На гребенке установлен предохранительный клапан ПК, гарантирующий давление в сети не выше заданного. Если редукционный клапан не снизит давление пара до 3 кг/см2, предохранительный клапан откроется для выпуска пара в атмосферу.

От парораспределительной гребенки пар по паропроводу поступает к стоякам и далее к нагревательным приборам. В последних пар конденсируется, отдавая скрытую теплоту парообразования. Конденсат по конденсатопроводам поступает в котельную.

В паровых системах высокого давления температура конденсата практически равняется температуре пара, находящегося в приборе, т. е. выше 100° С. Поэтому конденсат в отличие от паровых систем низкого давления удаляется не самотеком, а давлением пара.

В отличие от системы низкого давления в данном случае на подводках к нагревательным приборам (паровой и конденсационной) устанавливают вентили на обеих подводках. При выключении нагревательного прибора следует закрыть оба вентиля.

На конденсационной магистрали на группу стояков устанавливают конденсатоотводчик. Конденсат из парораспределительных гребенок удаляется аналогично. При пуске системы высокого давления воздух под давлением пара вытесняется из системы через конденсатопроводы и обходные линии у конденсатоотводчиков.

Для компенсации температурных удлинений паропроводов и конденсационной магистрали устанавливают компенсаторы в соответствующих местах системы между неподвижными опорами.

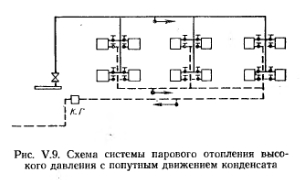

Чтобы обеспечить более надежную работу всех нагревательных приборов паровой системы отопления высокого давления, целесообразно устраивать попутную разводку магистральных конденсатопроводов (рис. V.9). Аналогично насосной системе водяного отопления с попутным движением воды в паровой системе отопления длина всех расчетных колец — паровой линии плюс конденсационной — будет одинаковой.

Расчет трубопроводов паровой системы отопления высокого давления с попутным движением конденсата необходимо выполнять особенно тщательно. Метод расчета аналогичен расчету трубопроводов водяного отопления с попутным движением воды в магистральных трубопроводах: определяют давление в точках присоединения стояков к паровой и конденсационной магистралям. При этом давление в точках ответвления от паропровода должно быть больше давления в соответствующих точках присоединения тех же стояков к конденсатопроводу. В противном случае конденсат может двигаться снизу вверх, т. е. будет происходить своеобразная обратная циркуляция конденсата.

Дроздов В. Ф. Отопление и вентиляция. Отопление. Учебник для строит, вузов. М., «Высш. школа», 1976
