РАСЧЕТ ТРУБОПРОВОДОВ ПАРОВЫХ СИСТЕМ ОТОПЛЕНИЯ НИЗКОГО ДАВЛЕНИЯ

Методика расчета трубопроводов паровых систем отопления низкого давления в принципе не отличается от расчета трубопроводов водяных систем. Однако при прохождении пара по трубе вследствие его попутной конденсации изменяются количество пара, а из-за потери давления на преодоление гидравлических сопротивлений — объемная масса. Эти изменения ввиду их практической незначительности не принимают во внимание, т. е. на каждом участке паропровода считаются неизменными и расход пара, и его объемная масса.

Диаметры паропроводов подбирают по таблицам или номограммам. При расчете паропроводов рекомендуется:

на основании данных практики принимать начальное давление в системе не выше 0,7 кг/м2;

расчет начинать с ветви наибольшего протяжения, т. е. с ветви, подводящей пар к наиболее удаленному нагревательному прибору;

диаметры паропроводов можно назначать во избежание шума и гидравлических ударов по скоростям, не превышая их предельных значений (см. СНиП П-Г. 7—62).

Максимально допустимые скорости пара следует принимать в целях уменьшения количества конденсирующего в трубопроводах пара.

Потери давления в отдельных участках не должны отличаться более чем на 25%. На неучтенные расчетом трубопроводов сопротивления следует предусматривать запас в размере 10% от расчетных потерь давления.

Расчет первой ветви (к наиболее удаленному нагревательному прибору) можно вести, не задаваясь предварительно располагаемым давлением. Приняв для расчета рекомендуемые предельные скорости пара, следует выявить требуемое начальное давление, которое не должно превышать рекомендуемых величин.

При расчете паропроводов принимают, что сопротивление нагревательного прибора компенсируется запасом давления перед регулировочным вентилем прибора, равным 200 кг/м2.

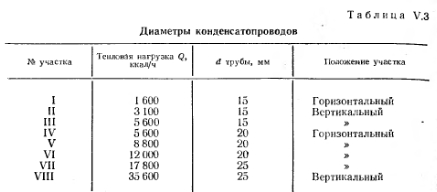

Диаметры конденсатопроводов подбирают по таблицам. При этом следует иметь в виду, что диаметры, кроме количества тепла, выделенного паром, из которого и получился конденсат, зависят от характеристики конденсатопровода (сухой или мокрый), горизонтального или вертикального положения его и длины.


Конденсатопроводы прокладывают с уклоном 0,005 для обеспечения самотечного движения конденсата.

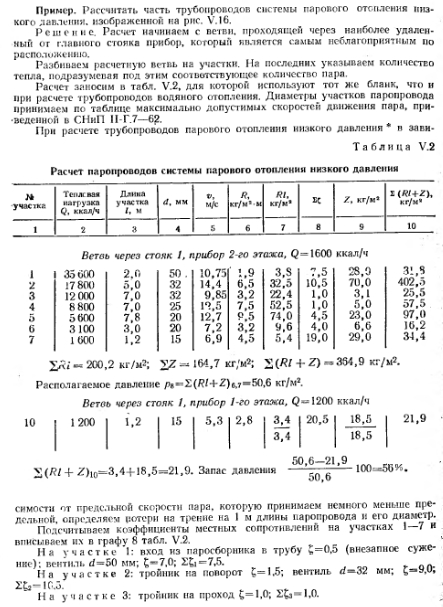

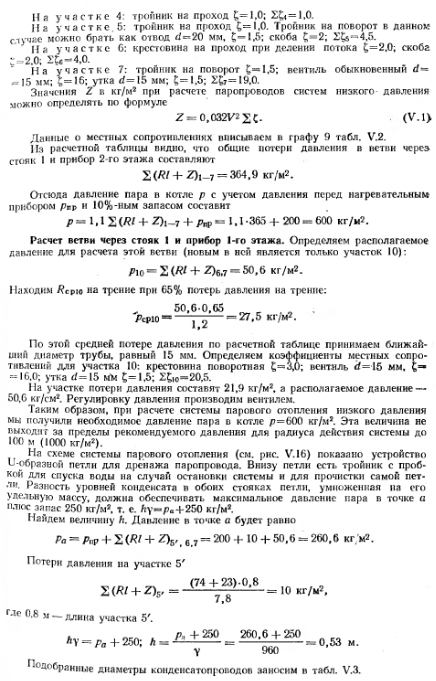

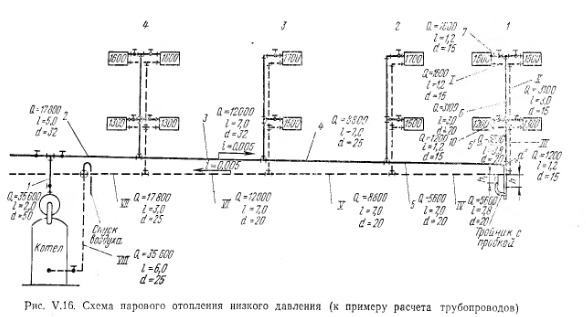

Пример. Рассчитать часть трубопроводов системы парового отопления низкого давления, изображенной на рис. V. 16.




Дроздов В. Ф. Отопление и вентиляция. Отопление. Учебник для строит, вузов. М., «Высш. школа», 1976
