РАСЧЕТ ТРУБОПРОВОДОВ ОДНОТРУБНОЙ СИСТЕМЫ ВОДЯНОГО ОТОПЛЕНИЯ

Главным при проектировании однотрубных систем отопления является правильный расчет малых циркуляционных колец.

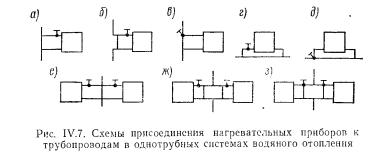

Основные типы малых циркуляционных колец схематически изображены на рис. IV.7. На рис. 7, а, е показаны схемы присоединения прибора (соответственно одно- и двусторонняя) в однотрубных вертикальных системах с осевыми замыкающими участками и регулировочные краны на подводках к каждому прибору.

На рис. IV.7, б, ж изображены схемы присоединения приборов ; (соответственно одно- и двусторонняя) к однотрубным системам со смещенными участками и регулировочные краны на подводках каждого нагревательного прибора. Матые кольца с замыкающими участками и трехходовыми кранами изображены на рисунках IV.7, в п з. На рис. IV.7, г прибор присоединен к горизонтальной однотрубной системе с нижней разводкой. Регулировочный кран установлен на подающей подводке нагревательного прибора.

На рис. IV.7, д прибор присоединен аналогично к горизонтальной однотрубной системе, но с установкой трехходового крана.

В системах, изображенных на рис. IV.7, а и б и IV.7, г, общим является характер распределения потока воды в стояке. Одна часть этого потока поступает в нагревательные приборы, другая — по замыкающим участкам.


В показанных на рис. IV.7, вид системах вода при отключении прибора трехходовым краном проходит по замыкающему участку; при включении прибора вся вода проходит через него.

Расчет малых колец, показанных на рис. IV.7, а, б и а, затруднителен.

Как было показано выше, располагаемое давление р3.у для расчета замыкающего участка (рис. IV.7, а, б, г, е, ж) равно

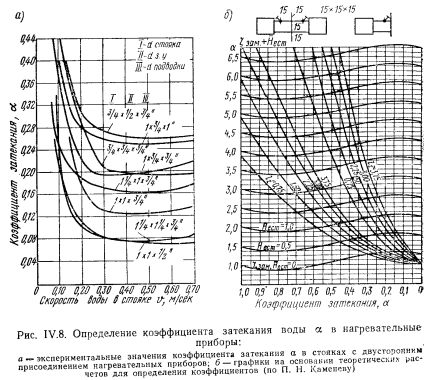

До начала расчета малых колец необходимо знать, какая часть потока идет по замыкающим участкам и какая поступает в нагревательные приборы, т. е. знать коэффициент затекания воды в нагревательные приборы а. Этот коэффициент зависит от соотношения гидравлических потерь в замыкающих участках, подводках к нагревательным приборам и естественного давления


Недостаток этих данных состоит в том, что они не являются универсальными. Тем не менее они позволяют сделать следующие- выводы:


при одностороннем присоединении нагревательных приборов коэффициент затекания меньше, чем при двустороннем (что не рассматривается как положительное явление);

в однотрубных системах со смещенными замыкающими участками коэффициент затекания больше, чем в однотрубных системах с осевыми замыкающими участками; )

для повышения гидравлической устойчивости малых колец целесообразно всемерно снижать долю естественного давления путем повышения гидравлического сопротивления замыкаю- Г щего участка. f

Методика расчета малых циркуляционных колец с осевыми замыкающими участками. В общем случае при расчете схемы малого


1. Для расчетного кольца следует определить температуру воды по стояку, выявить располагаемое давление в кольце и удельную потерю на трение

2. Нужно задаться значением и 1 в пределах 0,15 0,5.

3. Но Дер (или допустимым скоростям) подобрать диаметр замыкающего участка и определить /Ъ.у.

4. Определить температуру в обратной подводке нагревательного прибора.

5. Найти располагаемое давление для расчета подводок

6. Подобрать диаметр подводок и определить гидравлические потерн в подводках Apt.

7. При большом неравенстве р и Ар следует задаться новым значением аг, существенно отличающимся от щ, и повторить расчет (пп. 3, 4, 5, 6).

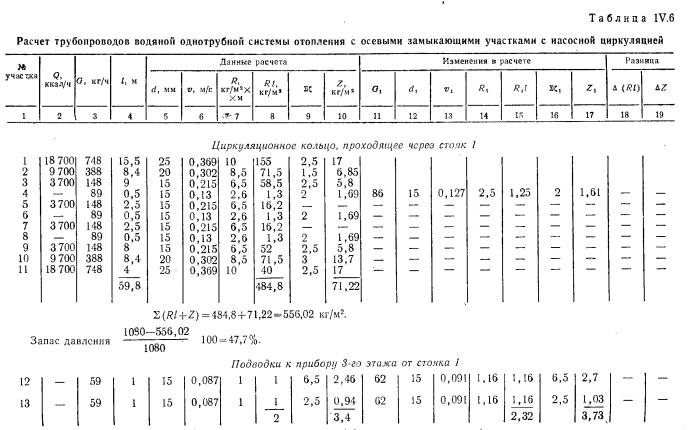

8. Построить график, аналогичный рис. IV.9.

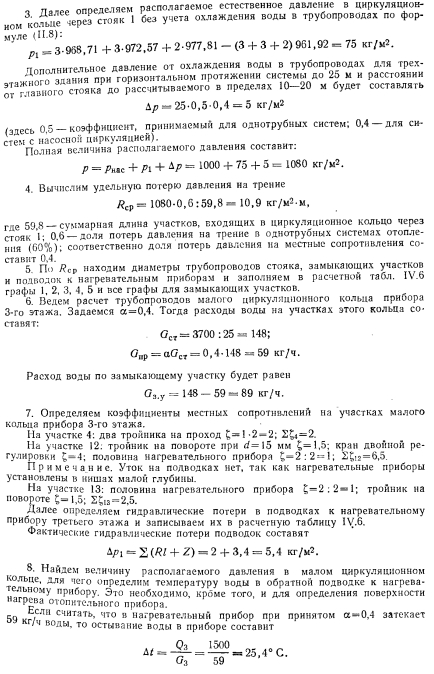

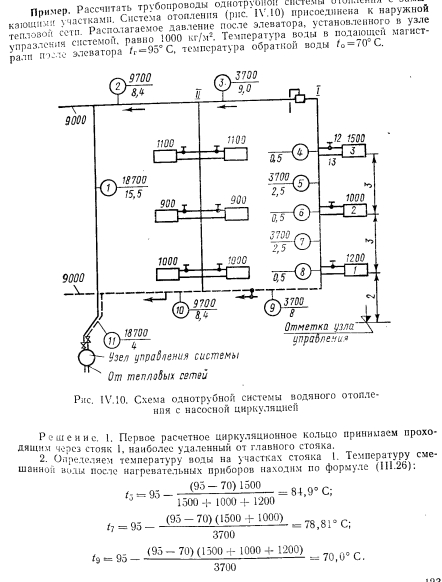

Гидравлический расчет трубопроводов однотрубной системы водяного отопления с насосной циркуляцией. За первое расчетное кольцо в однотрубной системе отопления с замыкающими участками примем циркуляционное кольцо, проходящее через стояк, наиболее удаленный от главного стояка системы.

На практике распространен способ расчета циркуляционных колец через замыкающие участки стояков, а не через подводки к нагревательным приборам. Преимущество этого метода состоит в все ЧТ0 °Н позволяет определить температуру теплоносителя не учитывая температуры воды в обратных приборам. Это упрощает расчет давления в циркуляционном кольце.

Вначале определяют температуру теплоносителя воды на участках стояка и располагаемое давление для расчета циркуляционного кольца.

Затем определяют удельную потерю давления на преодоление сил трения.

Ориентируясь по Rcр, находят диаметры участков рассчитываемого стояка.

В соответствии с диаметром стояка назначают ориентировочно диаметры труб в замыкающих участках и диаметры подводок к нагревательным приборам.

Далее ведут расчет малых циркуляционных колец, предварительно задавшись величиной а — коэффициентом затекания теплоносителя в нагревательный прибор.

Рассчитать малые кольца нужно так, чтобы запас давления при расчете подводок к нагревательным приборам был минимальным (лучше, если этот запас отсутствует совсем). Выполнить это требование можно путем изменения диаметра труб малого кольца при сохранении принятого предварительно значения а или соответствующим подбором а (при неизменных диаметрах труб малого кольца).

Только после того как будет выполнен гидравлический расчет участков малого циркуляционного кольца, следует приступить к расчету всего циркуляционного кольца системы. Объясняется это следующими соображениями.

Как известно, коэффициент затекания теплоносителя в нагревательные приборы а в основном зависит от соотношения гидравлических потерь в замыкающих участках и подводках к нагревательным приборам и естественного давления в результате остывания воды в малом кольце. Зависимость эта в итоге будет определяться скоростями движения воды или диаметрами труб замыкающих участков и подводок к нагревательным приборам.

Практически ввиду сложности решения задачи аналитическим путем для определения а пользуются данными экспериментальных исследований, выполненных для конкретных значений диаметров труб замыкающих участков и подводок. Используют также графики, составленные на основании теоретических подсчетов для различных соотношений гидравлических потерь в трубах малых циркуляционных колец, поэтому рекомендуется следующий порядок расчета малых колец. По кривым экспериментальных данных, теоретическим графикам или предположительно принимают величину а.

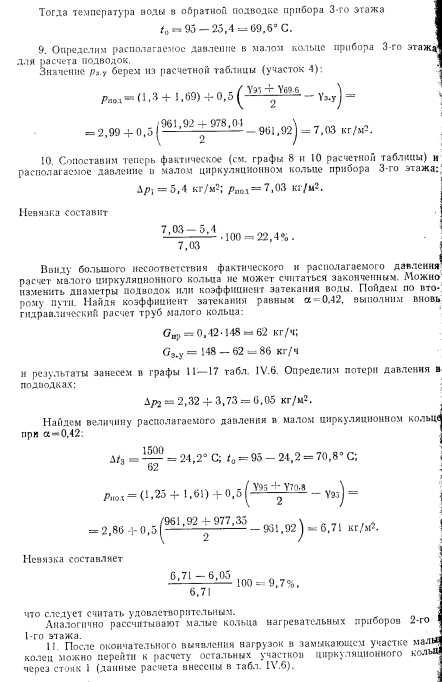

По а ведут гидравлический расчет труб малого кольца; определяют температуру воды в обратных подводках к нагревательным приборам, что необходимо для выявления давления в малых циркуляционных кольцах, а в дальнейшем для расчета поверхностб нагрева отопительных приборов.

Если в итоге расчета расхождение в равенствах


После окончательного определения производят гидравлике скни расчет всех участит трубопровода циркуляционного кольца.





Избежать избыточного запаса давления в данном случае невозможно, так поп уменьшении диаметров сопротивление в сети повышается настолько, что о давления будет явно недостаточно для преодоления. Кроме того, вследствие уменьшения диаметров на участках Klf, л увеличиваются скорости выше предельно допустимых значений, указанных в табл. 10 СНпП П-Гл—62.

Поэтому рекомендуется элеватор в узле управления рассчитывать на давление 600 кг/г или регулирование давления задвижкой на вводе системы.

Дроздов В. Ф. Отопление и вентиляция. Отопление. Учебник для строит, вузов. М., «Высш. школа», 1976
