РАСЧЕТ ТРУБОПРОВОДОВ ВОДЯНОЙ ДВУХТРУБНОЙ СИСТЕМЫ ОТОПЛЕНИЯ С ЕСТЕСТВЕННОЙ ЦИРКУЛЯЦИЕЙ

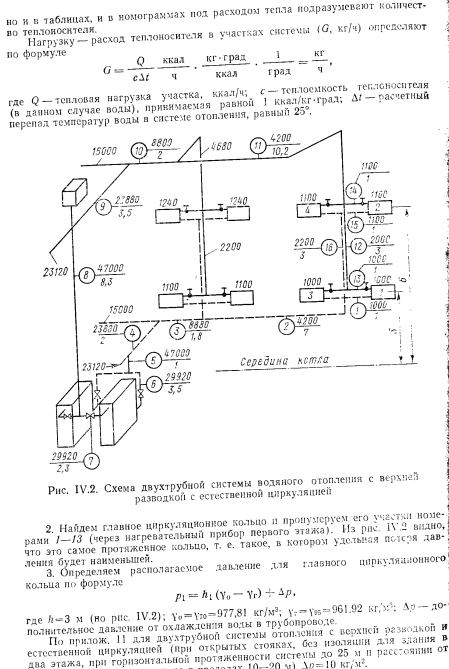

Методика расчета. 1. На вычерченной в аксонометрической проекции (обязательно в масштабе) схеме системы отопления показывают тепловые нагрузки сначала на каждый отопительный прибор, затем на каждый расчетный участок системы.

Расчетным участком системы отопления называют участок, по которому проходит неизменное количество теплоносителя при постоянной скорости.

2 Выявляют главное циркуляционное кольцо. Главным циркуляционным кольцом называется такое, в котором средняя потеря давления на 1 м в кг/м2-м будет наименьшей.


3. По номограмме или лучше по специальным таблицам для расчета трубопроводов определяют диаметр, фактическую потерю давления на трение R на 1 м и скорость движения теплоносителя V. При этом стремятся к тому, чтобы фактическая потеря давления на трение была по своему значению возможно ближе к Rep, определенному перед началом расчета. Rcv используют для того, чтобы расчет трубопровода велся с минимальным пересчетом диаметров трубопровода.

Найденные из таблицы для расчета трубопроводов значения d, R и v заносят в бланк расчета трубопровода.

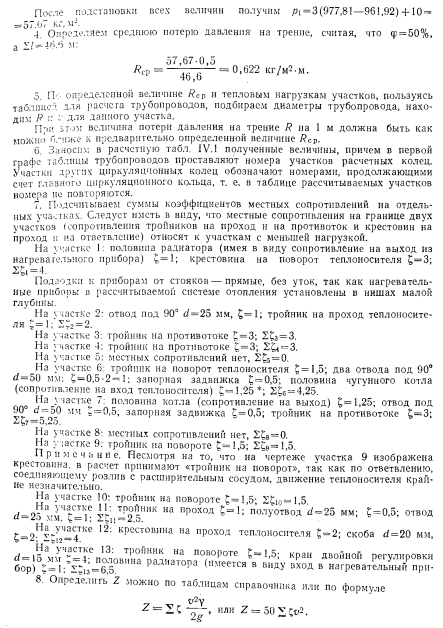

4. Определяют потери давления на трение на каждом участке

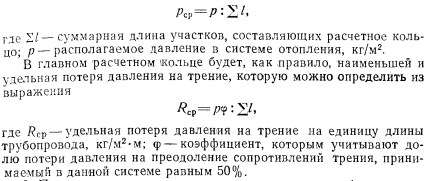

5. Затем определяют потери в местных сопротивлениях: для каждого участка находят Е— сумму местных сопротивлений в безразмерных единицах и Z —потери в местных сопротивлениях в кг/м2.

6. Далее определяют суммарную фактическую потерю давления р на трение и местные сопротивления в расчетном кольце, которая не должна быть больше располагаемого давления.

Расчет трубопровода считается выполненным, если запас располагаемого давления получается около 10%. С таким запасом (не превышающим 15%) должны быть рассчитаны или, как говорят, увязаны циркуляционные кольца всей системы отопления.

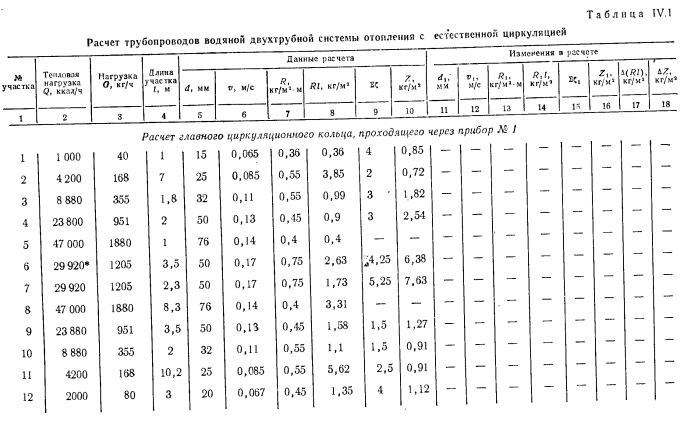

Имея в виду, что для определения Z по таблицам нередко необходимо проводить интерполяцию для повышения точности расчетов, рекомендуется Z находить по приведенному выражению. Полученные значения Z для каждого из участков заносим в табл. IV. 1.

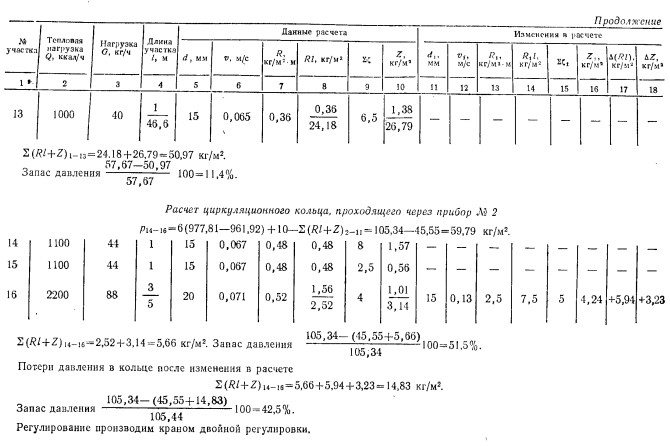

Из табл. IV. 1 видно, что общая потеря давления в кольце прибора № 1 2(T)/-r-Z) составляет 50,97 кг/м2, а запас давления — 11,4%, что близко к рекомендуемой величине (10%). Этот запас давления необходим на неучтенные гидравлические потери в трубопроводах.

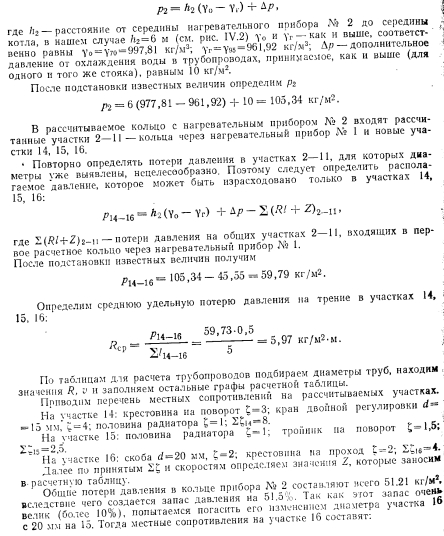

9. Переходим к расчету трубопроводов циркуляционного кольца через прибор № 2 данного стояка. Расчет начинаем аналогично предыдущему — с выявления располагаемого давления. Располагаемое давление для кольца через нагревательный прибор № 2 определяем из выражения



Занесем в последние восемь граф табл. IV.1 данные, полученные для измененных диаметров. Как видно из этой таблицы, после внесения изменений в расчет запас давления оказался все же очень большим (42,5%). Ввиду того, что вносить изменения в расчет невозможно, так как диаметры трубопроводов на участках 14—16 приняты равными 15 мм, т. е. имеют минимальное значение Излишнее располагаемое давление погасим краном двойной регулировки, который установлен на подающей подводке нагревательного прибора.

Расчет остальных циркуляционных колец системы отопления ведут аналогично приведенным расчетам трубопровода.

Расчет можно не производить лишь для тех циркуляционных колец, в которых объем (расход) теплоносителя и удельная потеря давления на 1 м одинаковы с таковыми для уже рассчитанных колец. Например, нецелесообразно определять диаметры подводок к нагревательным приборам № 3 и 4, присоединенным к стояку, расчет трубопроводов которого выполнен выше, так как нагрузки их соответственно равны приборам № 1 и 2 при соответствующем равенстве длин расчетных колец и, следовательно, удельных потерь давления на 1 м.
