РАСЧЕТНЫЕ ВНУТРЕННИЕ ТЕПЛОВЫЕ УСЛОВИЯ ПРИ ПАНЕЛЬНО-ЛУЧИСТОМ ОТОПЛЕНИИ

Системы панельно-лучистого отопления должны удовлетворять определенным параметрам микроклимата. С этой целью делают соответствующую проверку теплового комфорта в помещении.

Радиационную температуру /д и температуру внутреннего воздуха /в определяют по формуле


Для большинства помещений жилых и общественных зданий комфортные сочетания tB и 1r могут отклоняться от средних значении на ±1,5°.

К радиационному нагреву в организме человека наиболее чувствительна поверхность его головы. Радиационный баланс должен быть таким, чтобы любая элементарная площадка ка поверхности головы человека теряла излучением не менее 10 ккал/м2-ч. Когда отопительные панели расположены в стенах, за расчетное принимают положение человека на расстояние 1 м от нагретой поверхности (второе условие комфортности).

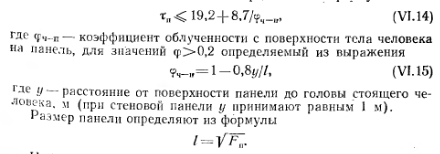

Предельно допустимую температуру тп поверхности потолочной или стеновой отопительной панели определяют по формуле


Пример. В помещении требуется устроить потолочное панельно- лучистое отопление. Определить площадь отопительной панели для помещения размерами в плане 3X6 м. Поверхность наружных ограждений стен 9 м2, площадь окна— 1,7 м2, площадь всех поверхностей — 90 м2.

Температура внутреннего воздуха = 17е С. Коэффициенты теплопередачи окна к = 2,3 ккал/м2-ч - град, наружной стены к= =0,9 ккал/м2 ч-град; теплопотери определенные обычным методом, составляют 630 ккал/ч при t= —30° С.

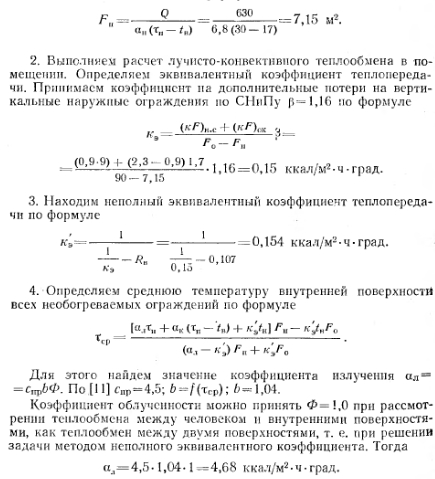

Решение. 1. Принимая температуру поверхности панели тп= =30° С и коэффициент внешнего теплообмена панели ап= = 6,8 ккал/м2-ч град, определяем предварительно площадь Fu отопительной бетонной панели по формуле

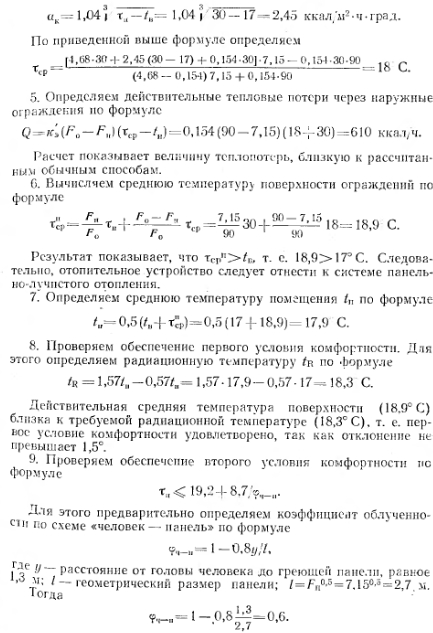

Находим допустимую температуру потолочной отопительной панели


Так как 33,6°>30°, второе условие комфортности будет удовлетворено.

Следовательно, условия теплового комфорта при действии панельно-лучистого отопления в помещении соблюдаются.

Теплоносители панельно-лучистого отопления. Основным теплоносителем является вода, обладающая рядом преимуществ: возможностью качественного регулирования; разогревать панели можно при невысокой температуре воды и медленно, что препятствует возникновению трещин.

В потолочных системах змеевики можно укладывать почти без уклона, что не допустимо при паре. При теплоносителе-воде внутренняя коррозия может быть ничтожно малой. Пар, не обладающий перечисленными преимуществами, для этой цели почти не применяют.

Воздух характеризуется положительно как теплоноситель, однако для него требуются каналы значительных размеров. Кроме того, необходимо тщательно наблюдать за герметизацией систем, что практически осуществлять весьма сложно.

Электронагрев имеет один существенный недостаток — он дороже других видов отопления в районах с высоким тарифом а электроэнергию.

Дроздов В. Ф. Отопление и вентиляция. Отопление. Учебник для строит, вузов. М., «Высш. школа», 1976
