СИСТЕМЫ ВОДЯНОГО ОТОПЛЕНИЯ С ПОПУТНЫМ ДВИЖЕНИЕМ ТЕПЛОНОСИТЕЛЯ

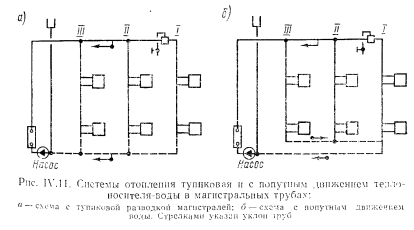

Подающие и обратные магистрали в водяных системах отопления устраивают по схемам тупиковой сети (рис. IV.11, а) и с попутным движением воды (рис. IV.11, и). Все рассмотренные ранее системы были системами с тупиковыми разводящими магистралями.


Вместе с тем, как будет показано ниже, расход теплоноситель по соответствующим участкам циркуляционных колец, а следовательно, и суммарная нагрузка в кольцах при этом будут не одинаковыми. Это обстоятельство существенно усложняет расчет. Вникает необходимость в тщательном расчете всех колец и, кроме того, требуется проверять рад трубопроводов на возможность обратной циркуляции теплоносителя через отдельные стояки системы.

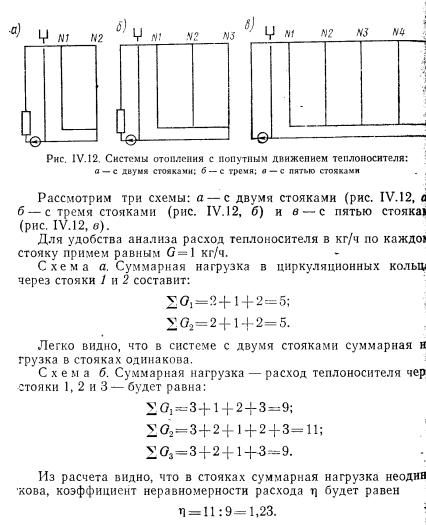

Выявим расходы воды в участках циркуляционных колец стем а, б и в с попутным движением ее при неодинаковом количестве стояков.

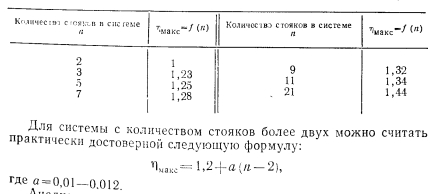

Коэффициенты неравномерности расхода — отношение суммарного расхода в кольце через средний стояк к расходу в кольцах через любой другой в данной-схеме (с пятью стояками и более) будут неодинаковыми. При этом максимальным будет отношение суммарного расхода через средний стояк к расходам через первый или последний стояки.

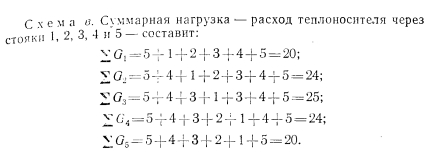

В данной схеме с пятью стояками максимальный коэффициент неравномерности составит

акс = 25: 20 = 1,25.

Из приведенных примеров видно, что количество теплоносителя, перемещаемого по трубопроводам в отдельных циркуляционных кольцах, неодинаково. При этом суммарные расходы в кольцах через первый п последний стояки одинаковы; соответственно одинаковы расходы теплоносителя через второй и предпоследний стояки и т. п. Наиболее натруженным циркуляционным кольцом является кольцо через средний стояк.

Неувязка давлений при расчете циркуляционных колец систем с попутным движением должна быть предельно мала (по норма до 15%).

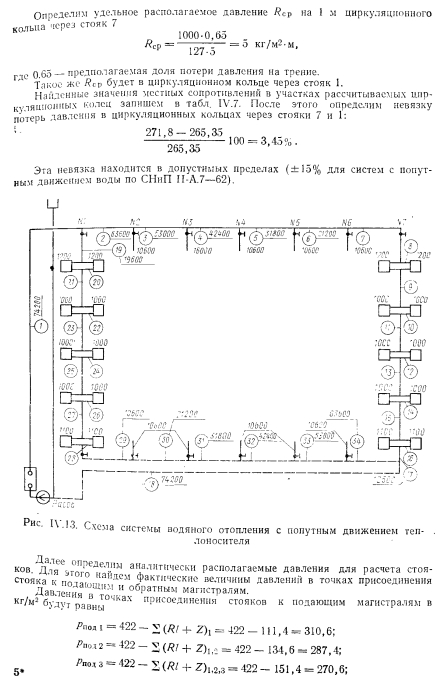

Пример. Рассчитать трубопроводы однотрубной проточной насосной водяной системы отопления с верхней разводкой с попутным движением теплоносител (рис. IY.13).

Методика расчета. Вначале следует рассчитать два циркуляционных кольца через крайние стояки: наиболее удаленный и первый, ближайший главному стояку.

2. Определить действующие давления в точках присоединения стояков магистральным подающим и обратным трубопроводам.

3. Выявить располагаемые давления для расчета трубопроводов стояков (и подводок к приборам) аналитическим или графическим методами. При это станет ясно, возможна ли обратная циркуляция теплоносителя.

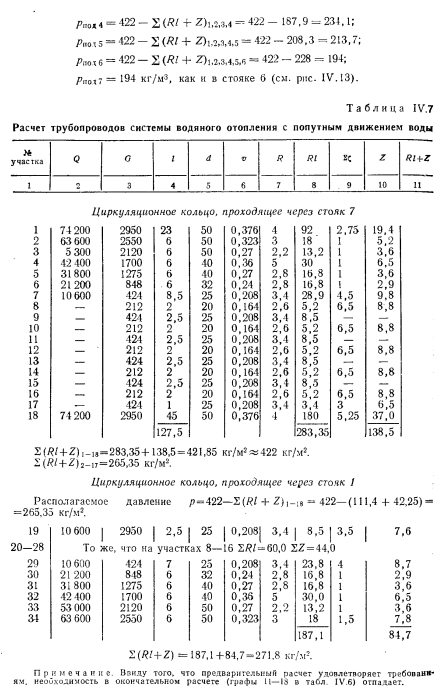

Решение. 1. Расчет начинаем с крайних стояков — наиболее удаленног и первого.

2. Определяем действующее располагаемое давление в точках ответвлений, стояков от подающей и обратной магистралей.

Имея в виду, что в дальнейшем система будет присоединена к тепловой сети города, примем давление на вводе (ответвлении от тепловой сети поел элеватора) равным 1000 кг/м2.

Естественное давление и дополнительное давление от охлаждения воды трубах в данном примере не учитываем для упрощения изложения методики рас чета системы.






Разнобой в располагаемых давлениях для расчета стояков и подводок не превышает 15%, что допустимо, особенно в том случае, когда тепловые нагрузки стояков существенно отличаются.

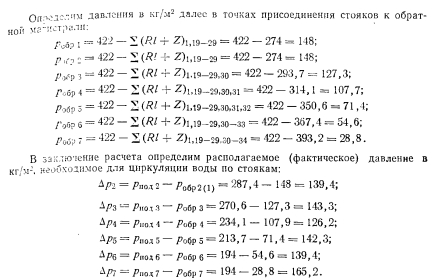

Располагаемые давления везде положительны (РпоД>Робр), следовательно, обратная циркуляция воды не возникает.

При Рпод<робр будет происходить обратная циркуляция воды из обратной магистрали в подающую.


Гидравлические потери в трубопроводах стояков должны быть увязаны с величинами располагаемых давлений, что будет гарантировать гидравлическую устойчивость системы, не говоря о том, что в этом случае исключается возможность обратной циркуляции.

Располагаемые давления для расчета трубопроводов стояков можно определять и графически (рис. IV. 14).

Дроздов В. Ф. Отопление и вентиляция. Отопление. Учебник для строит, вузов. М., «Высш. школа», 1976
