ТЕПЛОВОЙ РАСЧЕТ ЭЛЕМЕНТА БЕТОННОЙ ОТОПИТЕЛЬНОЙ ПАНЕЛИ

Сопротивление теплопередачи бетонной панели тр относят к 1 м трубы, расположенному в ряду труб. Сопротивление при этом-1 зависит от диаметра труб d, расстояния между ними s, глубины расположения от поверхности Я, коэффициента теплопроводности массива, а также от того, как отдает панель тепло с одной или с двух сторон.

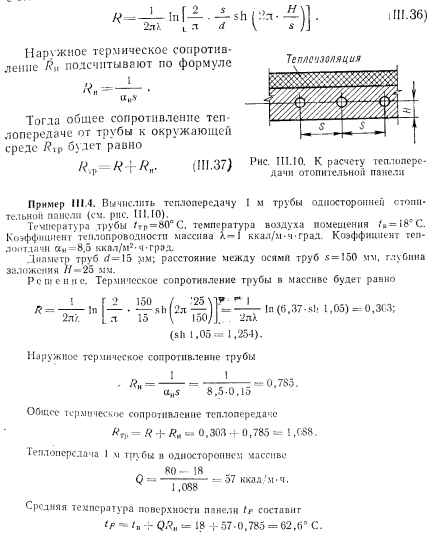

Термическое сопротивление трубы в массиве (при отводе тепла с одной стороны, рис. III.10) определяют по уравнению


На практике получил распространение расчет бетонных отопительных панелей по составленным на основании экспериментальных данных номограммам и графикам. Зная тепловую нагрузку, температуру теплоносителя и воздуха помещения, выявляют размеры бетонной панели, нагреваемой трубами определенного диаметра с определенным шагом между их осями. Пользуются также графиками для определения теплоотдачи 1 м длины в зависимости от разности расчетных температур и определенных конструктивных параметров размещения в греющей панели змеевиков труб и т. д,

Дроздов В. Ф. Отопление и вентиляция. Отопление. Учебник для строит, вузов. М., «Высш. школа», 1976
