ТИПЫ НАГРЕВАТЕЛЬНЫХ ПРИБОРОВ

Нагревательные приборы изготовляют из чугуна, стали и других материалов. Основные типы нагревательных приборов описан ниже.

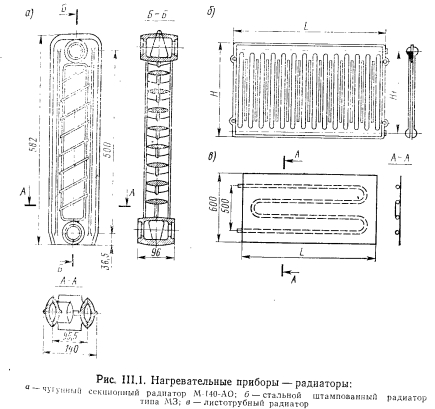

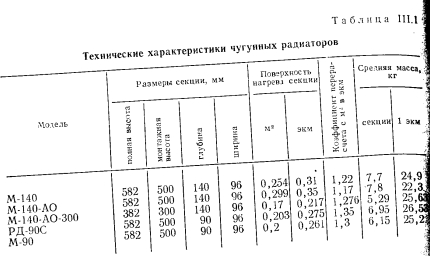

Чугунные радиаторы — наиболее распространенные типы отопительных приборов. В конструктивном отношении они представляю, собой отдельные секции, в зависимости от числа вертикальны каналов в каждой секции могут быть одно-, двух-, трехколонный, и многоколонными с разнообразным сечением каналов

Секции соединяют между собой изготовленными из ковкого чугуна полыми ниппелями, имеющими на половине длины наружную правую резьбу, а на другой половине — левую. По монтажной высоте радиаторы подразделяют на высокие (до 1000 мм), средя. (до 500 мм) и низкие (300 мм). i

Для уплотнения стыков между секциями применяют проклад из картона, пропитанного в олифе (при температуре теплоноситель меньше 100° С) и из паронита (при теплоносителе температурой лее 100° С).




Кроме штампованных радиаторов, освоен выпуск стального листотрубного радиатора, состоящего из профилированного стального листа и змеевика из водогазопроводных труб, приваренного к л ту с тыльной стороны.

Тепловое напряжение металла в стальных радиаторах составляет 0,47—0,7 ккал/(кг-ч град) [0,55—0,8 Вт/(кг-град)].

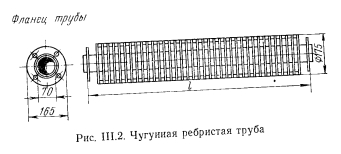

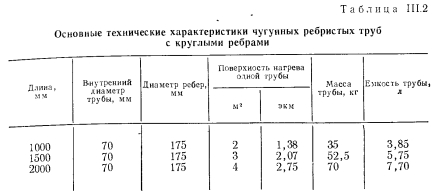

Существенное увеличение теплового напряжения у стальных радиаторов по сравнению с чугунным объясняется снижен удельной массы металла, идущей на изготовление прибора поверхностью в 1 экм. Листотрубные радиаторы возможно применять обычной и перегретой воде, так как стальной лист не находится в контакте с теплоносителем нагревательные приборы из ребристых труб. В системах отоплення промышленных зданий обычно применяют чугунные ребристые трубы с круглыми ребрами (рис. III.2).



Нагревательные приборы из гладких стальных труб. Такие приборы в одних случаях применяют без какого-либо конструктивного оформления, например для обогрева фонарей верхнего света в промышленных предприятиях и некоторых общественных зданиях; в других случаях нагревательные приборы из стальных труб изготовляют в виде регистров (рис. III.3) или иного конструктивного Нагревательные приборы из стальных труб удовлетворяют теплотехническим, санитарно-гигиеническим и эстетическим требованиям, но экономически они менее целесообразны, поскольку сталь всегда дороже чугуна и, кроме того, срок амортизации стальных приборов значительно меньше срока амортизации чугунных нагревательных приборов.

Нагревательные приборы из стальных труб выдерживают высокое давление теплоносителя (до 15—20 ат).

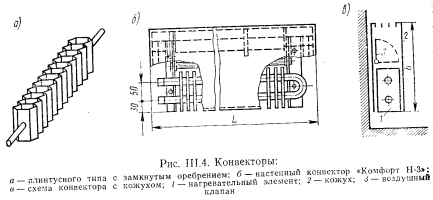

Конвекторы. Гак называют нагревательные приборы из стальных труб с ребрами из листовой стали. Одни из них — конвекторы плинтусного типа (рис. III.4, а) можно размещать по всей длине наружной стены (в соответствии с расчетом). Они состоят из двух конструктивных элементов: труб диаметром 15—20 мм и замкнутого оребрения, изготовляемого из листовой стали толщиной 0,7 мм. Шаг оребрения составляет 20 мм. Элементы изготовляют различной длины: от 0,75 до 1,75 м.


Конвекторы можно комплектовать в одно-, двух-, трехрядные отопительные приборы. Замкнутая форма оребрения по сравнению с обычным оребрением обеспечивает более интенсивный теплообмен за счет повышенной скорости движения нагреваемого воздуха в каналах оребрения.

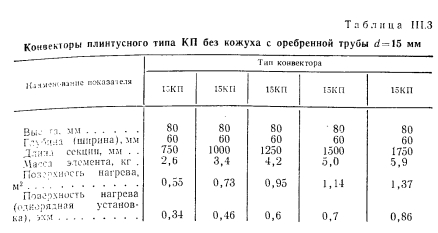

К преимуществам конвекторов относят высокие экономические показатели: масса 1 эквивалентного квадратного метра почти в 2 раза меньше, чем у стальных штампованных панелей, и в 4 раза меньше, чем у чугунных радиаторов. В табл. III.3 приведена характеристика конвекторов плинтусного типа КП без кожуха с оребренной стальной трубой.

Наибольшее применение получили конвекторы с кожухом (рис. III.4, б). Кожух устраивают из листовой стали или других материалов с клапанами для регулирования теплоотдачи. Конвекторы с кожухами могут быть низкими, подоконными и высокими. В качестве нагревателя в них применяют одно- двух- и четырехтрубные элементы. Воздушный клапан позволяет регулировать скорость проходящего воздуха и снижать теплоотдачу до 50%.



Высота кожуха h (см. рис. Ш.4, в) способствует увеличению скорости воздуха проходящего через конвектор и тем самым увеличению теплосъема.

Применяют также чугунные конвекторы, отливаемые в виде отдельных секций, собираемых на фланцах. Чугунные конвекторы по массе и стоимости на 10—20% экономичнее чугунных радиаторов типа М-140.

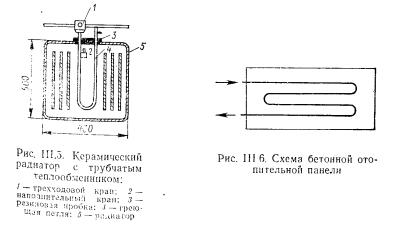

Бетонные отопительные панели. Эти приборы представляют собой плиты с заделанными в них змеевиками из стальных труб (рис. III.6). Применение бетона объясняется тем, что теплоотдача от металла к бетону идет более интенсивно, чем от металла к воздуху (практически неподвижному). Нанесенный на металлическую трубу слой бетона, несмотря на понижение температуры наружной поверхности прибора, увеличивает поверхность его теплоотдачи, и теплоотдача змеевика после заделки в бетон может даже увеличиваться.

Дроздов В. Ф. Отопление и вентиляция. Отопление. Учебник для строит, вузов. М., «Высш. школа», 1976
