ВАКУУМ-ПАРОВОЕ ОТОПЛЕНИЕ

Недостатком паровых систем отопления является высокая температура нагревательных приборов (не ниже 100° С). Из-за высокой температуры нагревательных приборов эти системы не удовлетворяют санитарно-гигиеническим требованиям для применения в жилых и общественных зданиях.

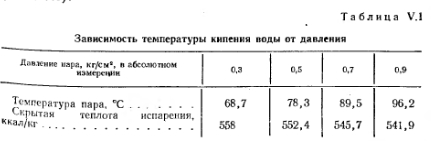

В вакуум-паровых системах отопления используют одно из свойств воды — зависимость температуры кипения от давления (табл. V. 1).


Из этой таблицы видно, что при давлении ниже атмосферного температура пара ниже 100° С. Следовательно, создавая в паровой системе давления ниже атмосферного, температура пара и нагревательных приборов будет ниже 100° С.

На рис. V. 10 показана принципиальная схема вакуум-паровой системы отопления. Вырабатываемый в котле пар поступает в нагревательные приборы, в которых он конденсируется, отдавая скрытую теплоту испарения. Движение по трубопроводам пара и конденсата побуждается пониженным давлением, создаваемым вакуумным насосом. На этом принципе действуют субатмосферные системы.


В отличие от субатмосферных в вакуум-паровых системах за счет создаваемого воздушным насосом вакуума конденсат движется по конденсатопроводам, а пар поступает в нагревательные приборы вследствие избыточного давления его в котле (0,05 — 0,1 кг/см2).

В вакуум-паровой системе отопления из одного центра можно качественно регулировать температуру нагревательных приборов- путем изменения величины вакуума в системе с помощью вакуумного насоса.

Существенным недостатком этой системы являются трудно устраняемые неплотности, через которые просачивается воздух в систему отопления. Вакуум-паровые системы отопления в СССР распространения не получили.

Дроздов В. Ф. Отопление и вентиляция. Отопление. Учебник для строит, вузов. М., «Высш. школа», 1976
