ИЗОЛЯТОРЫ ВОЗДУШНЫХ ЛИНИЙ

Основное назначение изоляторов воздушных линий — изолировать провода от опор и других несущих конструкций. В большинстве случаев изоляторы выдерживают значительные механические нагрузки. Их материал должен быть также приспособлен к работе на открытом воздухе под воздействием переменных температур, осадков, солнца и т. д. Изоляторы воздушных линий изготовляют главным образом из фарфора, специального стекла. Механическая прочность последних выше, а размеры и масса меньше, чем у фарфоровых. При электрическом пробое стеклянные изоляторы разрушаются, что значительно упрощает контроль за их состоянием.

Изоляторы воздушных линий в зависимости от их способа крепления на опоре разделяют на штыревые и подвесные.

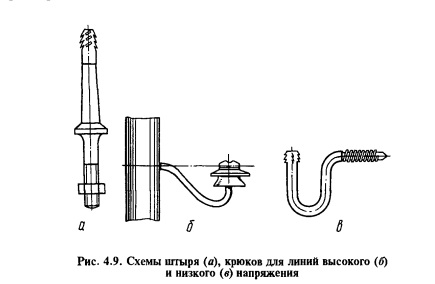

Штыревые изоляторы крепят на штырях (рис. 4.9) или крюках и применяют в сельских сетях при напряжении до 35 кВ включительно. Низковольтные изоляторы и изоляторы высокого напряжения в линиях с небольшими пролетами и проводами малых и средних сечений крепят на крюках, а с большими пролетами и сечениями — на штырях, укрепляемых на траверсах (поперечинах).

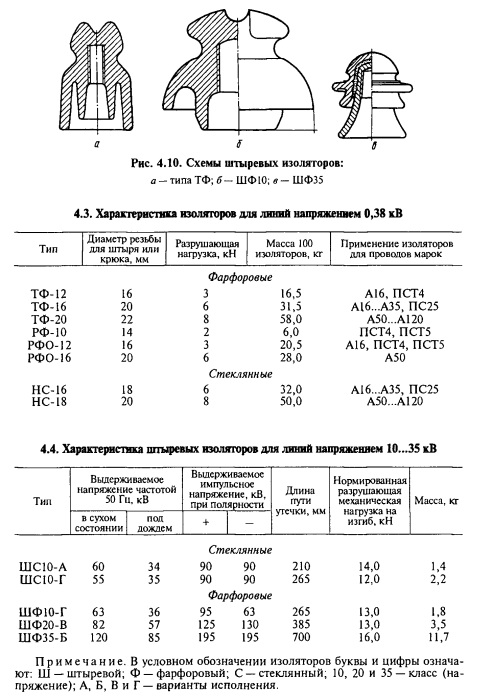

Для линий напряжением 0,38 кВ применяют штыревые изоляторы (рис. 4.10, а) разных размеров (табл. 4.3). На прямых участках провод крепят к головке изолятора, а на поворотах линии — к шейке. Для линий напряжением 10 кВ предназначены штыревые изоляторы ШФ10 (рис. 4.10, б), для линий напряжением 20 и 35 кВ — изоляторы ШФ35 (рис. 4.10, в). Данные по этим изоляторам приведены в таблице 4.4.

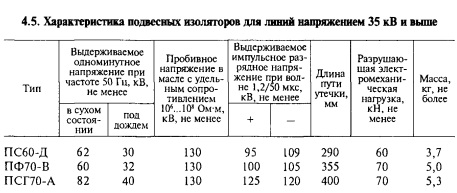

Кроме того, для линий напряжением 35 кВ и выше используют подвесные изоляторы (рис. 4.11, табл. 4.5).

В верхней части такого изолятора есть ушко, а в нижней — серьга. Серьга верхнего изолятора входит в ушко нижнего, образуется прочное соединение нескольких изоляторов — гирлянда. Ушко верхнего изолятора крепят к опоре, а к серьге нижнего изолятора крепят провод. Число изоляторов в гирлянде зависит от напряжения линии и материала опор.

На воздушных линиях напряжением 6... 110 кВ в гирляндах подвесных изоляторов на напряжение 6...10 кВ должен быть один изолятор, на 20 кВ — два, 35 кВ — три, на 110 кВ — семь-восемь изоляторов.

Линии напряжением ПО кВ и выше можно прокладывать только на подвесных изоляторах, 35 кВ и ниже — на штыревых или подвесных.

И. А. Будзко, Т. Б. Лещинская, В. И. Сукманов, Электроснабжение сельского хозяйства, М., Колос, 2000
