НАГРУЗКИ КОМПЛЕКСОВ ПО ПРОМЫШЛЕННОМУ ПРОИЗВОДСТВУ СЕЛЬСКОХОЗЯЙСТВЕННОЙ ПРОДУКЦИИ

Комплексы по промышленному производству сельскохозяйственной продукции представляют собой крупные предприятия, на которых работают сотни электрических двигателей и других электроприемников. Суммарная мощность, потребляемая комплексами, достигает 10... 16 MB-А и более. Поэтому очень важно точно определить это значение и все другие показатели электроснабжения комплексов.

Поскольку такие комплексы в принципе не отличаются от предприятий различных отраслей промышленности, то нагрузки рассчитывают так же, как для заводов и фабрик. Этот расчет подробно разработан, и его выполняют по методу упорядоченных диаграмм. Его сущность заключается в следующем.

Введем понятие средней активной мощности группы электроприемников за смену

Коэффициентом использования называют отношение средней мощности за наиболее загруженную смену к номинальной мощности электроприемников Ри, т. е.

Если в группе электроприемники имеют разные режимы работы, то групповой коэффициент использования

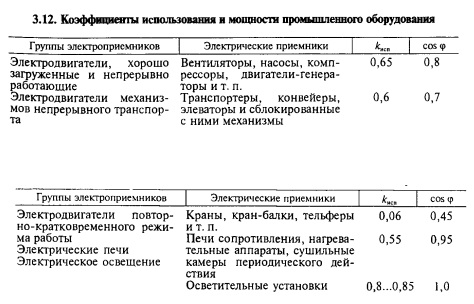

Средние значения коэффициентов использования мощности промышленного оборудования, которые находят также применение в сельскохозяйственных комплексах, приведены в таблице 3.12.

Соответствующие данные для специального оборудования, применяемого в комплексах (кормоприготовительные, доильные установки, инкубаторы, брудеры и др.), пока отсутствуют и должны быть получены опытным путем.

Для определения максимальной или расчетной нагрузки, по которой рассчитывают провода, выбирают трансформаторы и другое оборудование, применяют соотношение

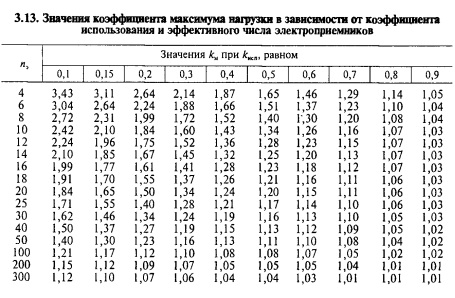

Коэффициент максимума нагрузки определяют по таблице 3.13 в зависимости от коэффициента использования (см. табл. 3.12) и эффективного числа электроприемников группы n.

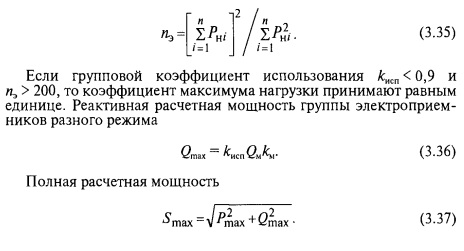

Эффективным (приведенным) числом электроприемников называют такое число однородных по режиму работы электроприемников одинаковой мощности, которое дает то же значение расчетной нагрузки Рmax что и данная группа электроприемников, различных по мощности и режиму работы:

Контрольные вопросы и задания. 1. Что такое время использования максимальной нагрузки и время максимальных потерь? 2. Как определить электрическую нагрузку на вводе в жилой дом? 3. Поясните, как рассчитать электрическую нагрузку на шинах подстанций, на участке линии электропередачи. 4. Поясните, как определить расчетную максимальную нагрузку линий с сезонными потребителями. 5. Как рассчитать электрическую нагрузку сельскохозяйственного района на перспективу 10 лет?

И. А. Будзко, Т. Б. Лещинская, В. И. Сукманов, Электроснабжение сельского хозяйства, М., Колос, 2000
