Особенности вентиляции гермообъемов

Особенности организации вентиляции герметичных помещений рассмотрим на примере вентиляции гермооболочки (ГО) реакторной установки (РУ) ВВЭР-1000 (проект В-320) [31]. Эта вентиляция должна обеспечивать:

• нормальные санитарно-гигиенические условия работы персонала, включая и непревышение допустимых концентраций радионуклидов;

• создание разряжения в герметичных необслуживаемых помещениях для предотвращения перетока загрязненного воздуха в «чистые» помещения;

• поддержание допустимых температур во всех технологических помещениях: не выше 40 °С в периодически обслуживаемых помещениях и не выше в 60 °С - в необслуживаемых.

Первые две цели совпадают с теми, которые обсуждались выше. Последняя цель связана именно с герметичностью оболочки, в которой размещено оборудование РУ. При работе энергоблока и во время нахождения РУ в горячем состоянии даже при наличии на поверхностях оборудования тепловой изоляции имеют место значительные тепловые потери в пространство ГО. По оценкам, они составляют около 4 МВт. Если это тепло не отводить, то температура воздуха в центральном зале через трое суток установится около 150 °С. За это же время давление воздуха в ГО возрастет до 0,037 МПа (изб).

При превышении указанных выше температур и допустимых температур строительных конструкций (например, температура бетона — не более 80 °С) инструкции однозначно требуют останова энергоблока и его перевода в «холодное» состояние. Поэтому без охлаждения воздушного объема и строительных конструкций ГО эксплуатация РУ невозможна. Для целей охлаждения ГО проектом предусмотрено несколько рециркуляционных вентиляционных систем. При работе реактора все они должны постоянно находиться в действии. Рециркуляционная вентиляция выполнена по замкнутой схеме с отводом тепла к воде в воздухоохладителях.

Требования, предъявляемые к этим системам, включают не только поддержание заданной температуры воздуха в герметичных помещениях при работе блока на мощности и в переходных режимах, но и обеспечение работоспособности в режимах прекращения подачи нормального электропитания (обесточивания) и «малой течи» при повышении давления в ГО до 0,13 МПа. Вывод в ремонт этих систем возможен только во время ППР.

Вентиляционные системы ГО подразделяются на обособленные группы, обслуживающие отдельные технологические части энергоблока. Каждая система включает в себя несколько вентагрегатов. Например, система, обозначенная в проекте как TL01, состоит из шести рециркуляционных установок (три рабочие и три резервные). Наконец, в связи с тем, что эти вентсистемы должны работать и в аварийных условиях, к их оборудованию предъявляются повышенные требования. В частности, в них устанавливаются вентагрегаты в сейсмостойком исполнении, допускающие эксплуатацию при температуре окружающей среды до 75 оС и влажности до 100 %. Эти вентиляторы имеют повышенные показатели надежности работы (наработка на отказ не менее 10 000 ч, межремонтный период 25 000 ч). При обесточивании они запитываются от дизель- генераторов.

Еще одна рециркуляционная вентсистема (TL49) предусмотрена для предотвращения выхода газов и аэрозолей вместе с водяными парами с открытых поверхностей бассейна мокрой перегрузки в режиме ремонтных и перегрузочных работ. Она обеспечивает перекрытие направленной воздушной струей бассейна выдержки (БВ), бассейна внутрикорпусных устройств (ВКУ) и верхней части шахты реактора.

Сетевая вода

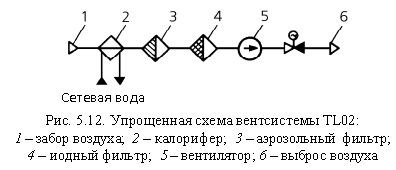

Помимо четырех вентсистем, служащих для отвода тепла, предусмотрена отдельная система (проектное обозначение - TL02) для очистки воздуха боксов ГЦН, ПГ и центрального зала от радиоактивных загрязнений. Вентиляторы ее обеспечивают расход воздуха 30 000 м3/ч. Система снабжена аэрозольными и иодными фильтрами (рис. 5.12) и вводится в работу при возникновении необходимости очистки воздуха в обслуживаемых помещениях. Очистка воздуха от радиоактивных аэрозолей и иода в вентси- стеме TL02 производится фильтрами на основе активированного угля и ткани Петрянова, которые боятся повышенной влажности воздуха. Для предохранения фильтров влажность очищаемого воздуха не должна превышать 70 %, что обеспечивается за счет его подогрева сетевой водой в калориферах.

Подводя итог сказанному, отметим, что применение рециркуляционных вентсистем для отвода тепловыделений и очистки воздуха в этих помещениях ГО позволяет уменьшить объем воздуха, выбрасываемого в атмосферу, а следовательно, и количество радиоактивных выбросов. Действительно, расчетный объем ГО ~ 45 000 м3. По проекту общий расход воздуха в герметичной части реакторного отделения в режиме нормальной эксплуатации составляет более 340 000 м3/ч, а при остановленном реакторе более 620 000 м3/ч. Средняя кратность циркуляции достигает, соответственно, 8 и 12. С учетом же рециркуляции в режиме нормальной эксплуатации выбрасывается в атмосферу после тщательной очистки лишь 3000 м3/ч воздуха. Это обеспечивает минимальный выброс радиоактивных газов и аэрозолей.

Для указанных целей и создания и поддержания необходимого разряжения воздуха в ГО во время работы энергоблока (15— 20 мм вод. ст.), обеспечения минимального воздухообмена и предотвращения скопления водорода в верхней части ГО предусмотрены вытяжная (система TL22) и приточная (TL42) вентиляция. У прощенная схема первой из них представлена на рис. 5.13. вентилятор каждой из них обеспечивает расход 3000 м3/ч. Система укомплектована 18 аэрозольными фильтрами (6 рабочих, 12 резервных) и 6 угольными иодными фильтрами (2 рабочих, 4 резервных). Они снижают активность выбрасываемого воздуха в 200-250 раз.

В режиме нормальной эксплуатации отсос воздуха из-под защитной оболочки производится только вентсистемой TL22. Именно с ее помощью из наиболее «грязной» части блока выбрасывается в атмосферу после тщательной очистки 3000 м3/ч воздуха, который, кстати, сбрасывается по внутренней вентиляционной трубе (см. раздел 5.3.2).

Поскольку воздуховоды вентсистем TL22 и TL42, постоянно работающих при нормальной эксплуатации РУ, пересекают стены гермооболочки, то для ее герметизации при аварии на воздуховодах установлены герметичные отсечные клапаны (поз. 3 на рис. 5.13). При аварии с разуплотнением первого контура закрытие герметичных клапанов на воздуховодах указанных систем происходит автоматически при повышении давления на величину более 0,3 кПа.

Энергопитание вентиляционной установки TL22 также осуществляется от шин собственных нужд 2-й категории, при обесточении получающих питание от дизель-генераторов.

Помимо вентсистем нормальной эксплуатации для создания нормальных условий в ГО в режиме перегрузки и производства ремонтных работ и для очистки воздуха в возможный послеава- рийный период предусмотрены специальные ремонтно-аварийная вытяжная (TL21) и приточная (TL41) вентсистемы.

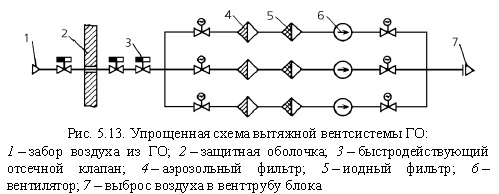

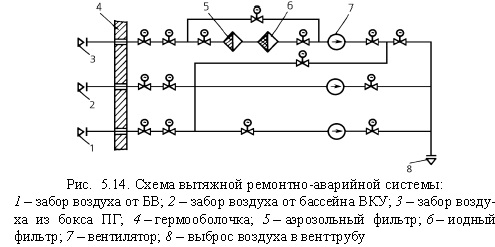

Ввод в работу этих систем производится после останова реактора и снижения активности в ГО ниже 10-8 Ки/л. В зависимости от показаний дозиметрического контроля удаляемый воздух может проходить очистку на аэрозольных и иодных фильтрах или выбрасываться в трубу по обводной линии без очистки. Упрощенная схема вытяжной системы представлена на рис. 5.14.

Вентиляторы этой системы имеют производительность по 100 000 м3/ч. Во время проведения ремонтов воздух удаляется совместной работой трех вентиляторов, при этом обеспечивается общий расход более 280 000 м3/ч. Очистка на фильтрах при ремонтах не производится.

В аварийных режимах система может работать в режиме рециркуляционной очистки воздуха. В этом случае воздух, забираемый из боксов ПГ, очищается на фильтрах и по обводной линии с гермоклапаном и далее по воздуховоду вытяжки из БВ возвращается под оболочку.
