Некоторые сведения из электротехники

3.4.1. Понятие о реактивном напряжении и реактивной мощности

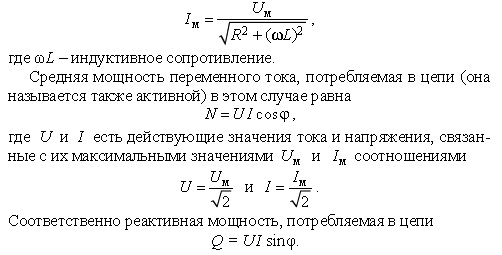

Величина тока и напряжения в цепи переменного тока связаны через сопротивление цепи выражением:

Средняя мощность переменного тока, потребляемая в цепи (она называется также активной) в этом случае равна

Соответственно реактивная мощность, потребляемая в цепи

Приведенное выше значение средней мощности отличается от аналогичного значения для цепи постоянного тока наличием множителя cos ф, называемого коэффициентом мощности. Чем меньше cos ф, т.е. чем больше сдвиг фаз между током и напряжением, тем меньше средняя (полезная!) мощность при тех же значениях тока и напряжения.

Влияние реактивной составляющей приходится учитывать в работе энергосистем. Низкий cosф приводит к неполному использованию оборудования электростанции.

Аналогично ведет себя электрическая цепь при наличии в ней емкостного сопротивления. Только реактивное напряжение в этом случае не опережает ток, а отстает от него на те же 90°. Еще более сложным случаем является одновременное наличие и индуктивного, и емкостного сопротивлений. Ознакомиться с соответствующим материалом можно в учебниках по электротехнике.

Эксплуатация АЭС. Ч. 1 Работа АЭС в энергосистемах. Ч. II. Обращение с радиоактивными отходами: Учебное пособие. М.: НИЯУ МИФИ, 2011.
