Система спецгазоочистки первых ВВЭР

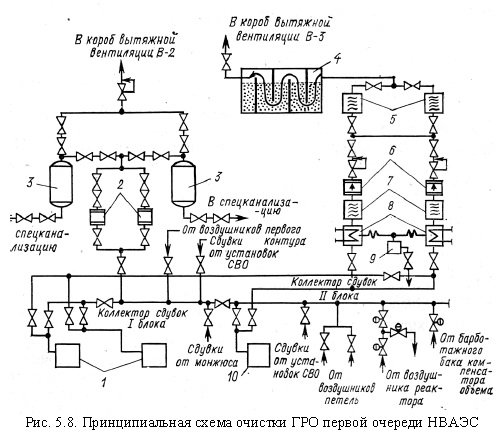

На рис. 5.8 приведена принципиальная схема очистки газовых радиоактивных сдувок на первой очереди Нововоронежской АЭС (НВАЭС) [33]. Для очистки газообразных выбросов (азот или воздух, содержащий радиоактивные газы) от радиоактивной пыли и аэрозолей были предусмотрены фильтровальные установки, включающие в себя фильтры для улавливания пыли и других частиц, а также специальные фильтры из тонковолокнистых материалов типа ФПП и ФПА для очистки от аэрозолей. Опыт эксплуатации на НВАЭС аэрозольных фильтров с тканью типа ФПП-25 и ФПА-15 подтвердил высокую эффективность очистки на них от радиоактивных аэрозолей (в том числе от иода-131). Коэффициенты улавливания аэрозолей на этих фильтрах достигали 95-99,5 %, что позволяло очищать газовоздушные сбросы до уровня, значительно ниже, чем требовалось по действовавшим в то время нормам.

Высокоактивные газовые отходы с первого и второго блоков поступали в общий коллектор и собирались в баках 1 и 10 воды первого контура. Объем каждого бака 400 м3. Верхнюю часть объема баков занимал газ, нижнюю - вода, собранная при опорожнении петель или реактора. Из баков газ откачивался компрессорами

На всасе компрессоров были установлены теплообменники 8 и тканевые фильтры 5. В теплообменниках газ охлаждался до температуры 30 оС; образующийся при этом конденсат сливался в отстойник 9 и далее в спецканализацию. В фильтрах 7 газ очищался от аэрозолей и направлялся на трехступенчатый компрессор 6, где последовательно сжимался до 15 МПа. После каждой ступени сжатия газ охлаждался в холодильниках. После последней ступени он направлялся на водомаслоотделитель, входящий в комплект компрессора, и затем на фильтры 5. На них производилась дополнительная очистка от аэрозолей и паров масла. Перед фильтрами 5 газ дросселировался до 9 кПа (изб) и охлаждался до температуры - 20 оС, что способствовало адсорбции ИРГ на угольном фильтре 4.

Угольный фильтр размещался в защищенном боксе, облицованном нержавеющей сталью, и имеющем внутри лабиринт. Емкость рабочего объема составляла 90 м3, а длина хода газа около 90 м. Очищенный газ направлялся в вытяжную систему вентиляции В-3, где разбавлялся воздухом, проходил дополнительную очистку на тканевых фильтрах и выбрасывался через вентиляционную трубу в атмосферу. При нормальной эксплуатации эта система очищала 30 м3/ч газа, поступающего с первого блока, и 13 м3/ч - со второго.

В некоторых режимах работы (перегрузка, профилактика угольного фильтра и т.п.) газ из баков воды первого контура откачивался компрессорами 2 на выдержку в газгольдеры 3 емкостью 100 м3 (рабочее давление - 0,7 МПа). В процессе выдержки в газгольдерах (~5-7 сут) большая часть радионуклидов распадалась. Газгольдеры заполнялись газом попеременно. По окончании выдержки газ через редукционный клапан сбрасывался в систему вентиляции В-2.

Эксплуатация АЭС. Ч. 1 Работа АЭС в энергосистемах. Ч. II. Обращение с радиоактивными отходами: Учебное пособие. М.: НИЯУ МИФИ, 2011.
