Снижение суммарной установленной мощности

Это снижение объясняется рядом причин.

Во-первых, установленная мощность системы должна быть достаточной для покрытия максимальных нагрузок потребителей. Каждый из них имеет свой график изменения нагрузки в течение суток со своим максимумом. Однако максимум суммарной нагрузки, т.е. максимум нагрузки системы, меньше, чем сумма максимумов нагрузок отдельных потребителей. Это объясняется несовпадением во времени отдельных максимумов из- за различных условий работы потребителей (рис. 1.1). Поэтому чем большая совокупность потребителей электрической энергии объединяется энергосистемой, чем больше различаются характеристики этих потребителей, тем относительно меньше максимум ее графика нагрузки, т.е. тем меньше может быть суммарная установленная мощность станций.

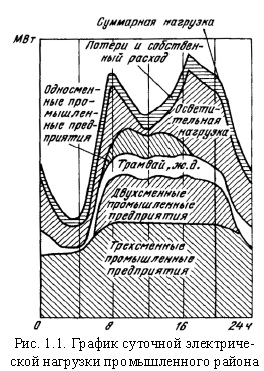

Кстати, чтобы не возвращаться к этому вопросу. На рис. 1.1 изображена типичная двугорбая кривая суточной нагрузки энергосистемы с вечерним и утренним максимумами и небольшим дневным и глубоким ночным провалами; показаны основные потребители. Ясно, что в зависимости от того, какого вида нагрузка преобладает в данном регионе, суточный график этой региональной системы и ОЭС, в состав которой она входит, может заметно отличаться от представленного на рис 1.1.

В идеальном случае всякая энергосистема должна располагать энергетическим оборудованием, способным работать в условиях своего графика нагрузок.

Поясним некоторые термины, которые будут употребляться в дальнейшем. В суточном графике нагрузки обычно выделяются три характерные зоны: базовая, полупиковая и пиковая (рис. 1.2).

Базовая зона лежит ниже уровня минимальной нагрузки.

Отношение минимальной нагрузки к ее максимальному значению называется коэффициентом неравномерности графика нагрузки. Для графика на рис. 1.2 он равен 0,6.

Если на графике провести линию, соответствующую средней нагрузке, то область, лежащая выше ее, называется пиковой зоной. Отношение средней нагрузки к максимальной называется плотностью графика. Для графика, представленного на рис. 1.2, плотность составляет 0,83. В некоторых источниках (в частности, [26]) предлагается считать нижней границей пиковой области минимальную мощность во время дневного спада нагрузки.

Наконец, область графика, расположенная между пиковой и базовой зонами, называется полупиковой.

Во-вторых, в энергетических системах, охватывающих обширные географические районы, несовпадение по времени максимумов нагрузки потребителей вызывается также расположением нагрузок в различных часовых поясах. Так, вечерний максимум нагрузки в ОЭС Урала наступает на 2 ч раньше, чем в ОЭС Центра, поэтому упоминавшиеся выше ЛЭП-500 позволяют производить маневр энергией. В целом такое перераспределение энергии позволяет сэкономить в ЕЭС до 5-6 ГВт мощности.

В-третьих, исходя из требований, предъявляемых к надежности обеспечения потребителей энергией, в системе должен предусматриваться резерв мощностей на случай ремонтов агрегатов, отказов оборудования или энергоблоков станций, аварий в системе. Обычно считается, что величина этого резерва должна составлять 13-15 % мощности системы. Очевидно, что при параллельной работе электростанций резервные мощности будут общими. Поэтому относительную величину резерва можно уменьшить, не поступаясь надежностью электроснабжения.

Наконец, в-четвертых, возможна взаимная помощь систем в случае неодинаковых сезонных изменений мощности станций, в частности гидростанций, находящихся в разных регионах, а также неодинаковых сезонных изменениях нагрузки.

Эксплуатация АЭС. Ч. 1 Работа АЭС в энергосистемах. Ч. II. Обращение с радиоактивными отходами: Учебное пособие. М.: НИЯУ МИФИ, 2011.
