ПРИМЕРЫ ОБОГРЕВА ОТКРЫТЫХ ПЛОЩАДОК И РАБОЧИХ МЕСТ

В зарубежной практике сравнительно широко применяется обогрев людей на открытых площадках, например, на остановках городского транспорта, на тротуарах перед витринами магазинов, на трибунах открытых стадионов и т. д.

В отечественной практике в настоящее время также начинает внедряться обогрев открытых площадок и рабочих мест.

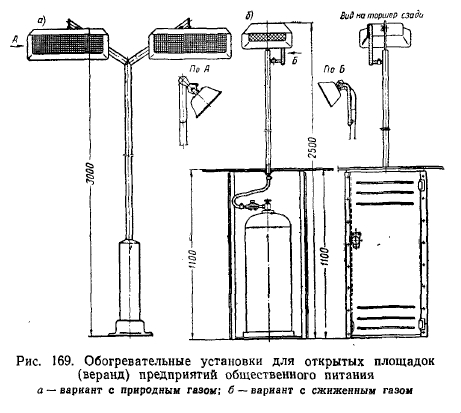

Институтом Мосгазпроект разработаны конструкции обогревательных установок для открытых веранд предприятий общественного питания в виде торшеров (рис. 169). В архитектурно оформленной тумбочке-подставке помещается баллон сжиженного газа с редуктором. Обогреватель устанавливается в центре обеденного стола, и газовые горелки инфракрасного излучения, укрепленные на концах трубок-стеблей, облучают сидящих за столом людей.

В Москве на одной из улиц устроено открытое кафе. Торговый зал в виде открытой заасфальтированной площадки размером 9x19 м имеет сверху покрытие из рифленого стеклопластика, укрепленное на металлическом каркасе, опирающемся на стальные стойки из труб. Торговая стойка с производственными отсеками примыкает к торцу площадки.


Площадка облучается газовыми горелками инфракрасного излучения производительностью 2250—2500 ккал/ч каждая. Горелки размещены под навесом на высоте примерно 3 м от пола (на 300—400 мм от покрытия) с наклоном 50—70° к поверхности пола.

Горелки питаются сжиженным газом от групповой газобаллонной установки, расположенной рядом с торговой площадкой в железном шкафу.

Обследование, проведенное лабораторией энергетического использования газа ВНИИГаз данного кафе, показало следующие результаты.

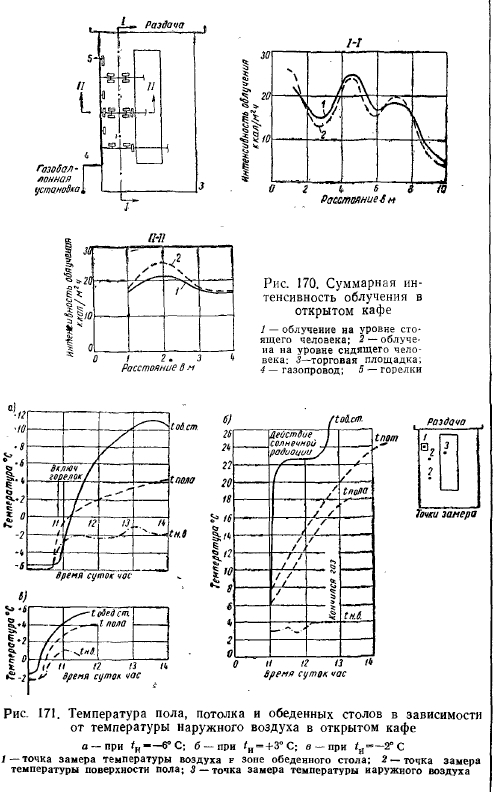

Максимальная суммарная интенсивность облучения (рис. 170) составляет 25—30 ккал/м - ч, минимальная — 5—10 ккал/м2-ч.

Максимальная температура поверхности обеденных столиков не превышала 11° С при температуре наружного воздуха —6° С (рис. 171) и 23° С при температуре наружного воздуха +3°С. При этом выявилось, что солнечная радиация значительно влияет на температуру поверхности стола и поднимает ее при этих условиях до 30° С.

Максимальная температура пола не превышала соответственно 4 и 20° С. Температура потолка не превышала 25° С.

Одновременно с этим было установлено, что стабильность температуры поверхности пола, потолка и обеденных столов наступает примерно через 2—3 ч работы горелок

Температура тыльной части горелки при температуре наружного воздуха —2° С не превышает 80° С.

При данных условиях подавляющее большинство посетителей, сидящих за столиками под горелками, отзывались положительно о своих тепловых ощущениях.

При временном обогреве на открытых площадках могут быть использованы передвижные установки инфракрасного излучения (см. рис. 112 и 113), используемые для сушки штукатурки.

Описанная установка серийно выпускается предприятиями Министерства газовой промышленности СССР и уже широко используется в народном хозяйстве для обогрева сварочных постов, мест изоляций при монтаже наружных трубопроводов, рабочих мест монтажников, каменщиков, штукатуров и т. д. при проведении строительно-монтажных работ на открытых площадках в холодное время года.

Надо полагать, что по мере накапливания опыта в разработке и применении горелок инфракрасного излучения для обогрева открытых площадок и рабочих мест, а также расширения их производства будет расширяться и область их применения с одновременным совершенствованием обогревательных установок.

А. И. БОГОМОЛОВ, Д. Я. ВИГДОРЧИК. М. А. МАВВСКИЙ: ГАЗОВЫЕ ГОРЕЛКИ ИНФРАКРАСНОГО ИЗЛУЧЕНИЯ И ИХ ПРИМЕНЕНИЕ
