РАСЧЕТ ГАЗОГОРЕЛОЧНЫХ УСТРОЙСТВ ИНФРАКРАСНОГО ИЗЛУЧЕНИЯ

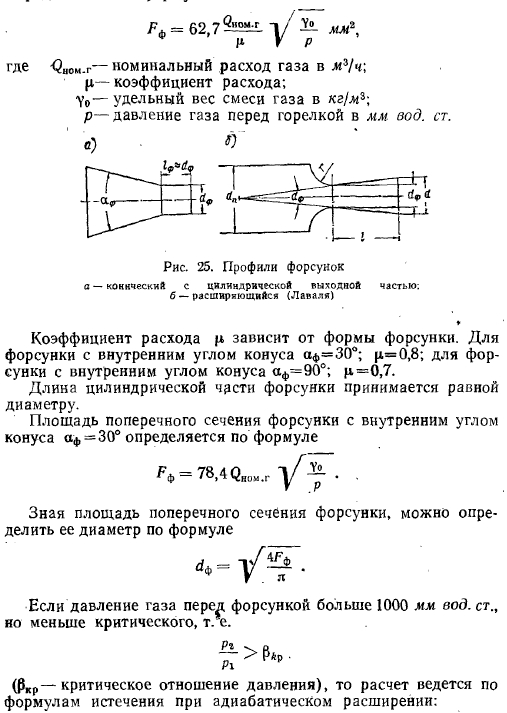

Расчет беспламенных излучающих инжекционных горелок инфракрасного излучения сводится к определению следующих величин: площади поперечного сечения форсунки, основных размеров инжекционного смесителя и суммарного сечения отверстий в керамических плитках. Исходными данными для расчета являются: расход газа; тепловая нагрузка горелки Q ккал/ч; давление газа перед горелкой р в мм вод. ст.; удельный вес смеси газа коэффициент избытка воздуха; теоретический расход воздуха LT в мг/мг; коэффициент инжекции; удельная тепловая нагрузка керамической плитки, принимаемая по опытным данным и химический состав газа.

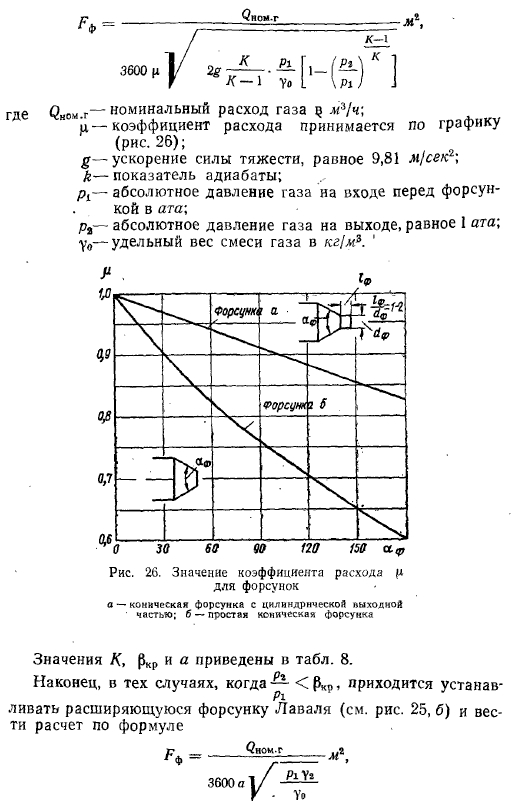

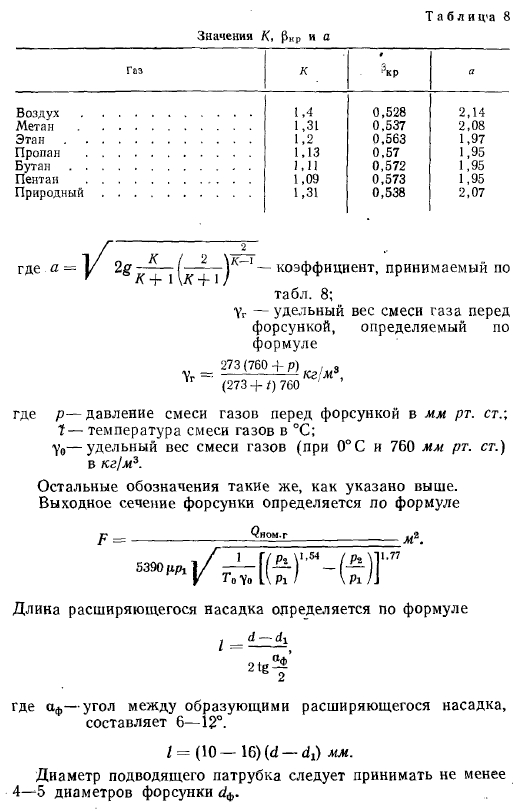

Для хорошо выполненной форсунки коэффициент расхода, практически равный коэффициенту скорости, должен быть не менее 0,95—0,98.


При сжигании сжиженного газа следует иметь в виду, что при работе на среднем давлении газ получает большую скорость на выходе из форсунки. Часть потенциальной ti С энергии газа переходит в кинетическую. Температура ее понижается и возникает опасность конденсации паров сжиженного газа.

Минимальная температура газа перед форсункой, необходимая для работы без конденсации паров сжиженного газа, определяется по графику (рис. 27).

В горелках инфракрасного излучения инжекционного типа струя газа, выходящая из форсунки с большой скоростью, инжектирует воздух, необходимый для сгорания газа (см. рис. 13).

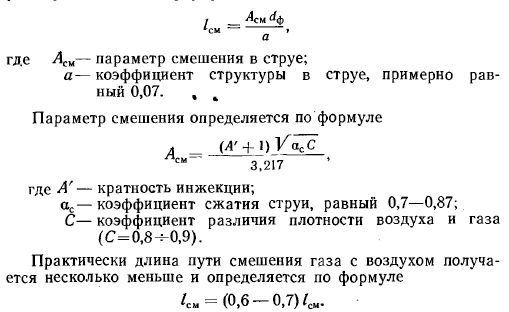

Длина пути смешивания газа с воздухом, которая зависит от расположения форсунки по отношению к смесительной камере, определяется по формуле

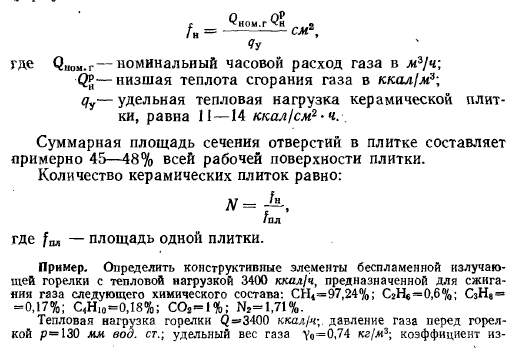

Диаметр выходных отверстий керамической плитки в зависимости от состава сжигаемого газа равен 0,8—1,6 мм. При этом скорость выхода газовоздушной смеси должна быть в пределах 0,1—0,16 м/сек.

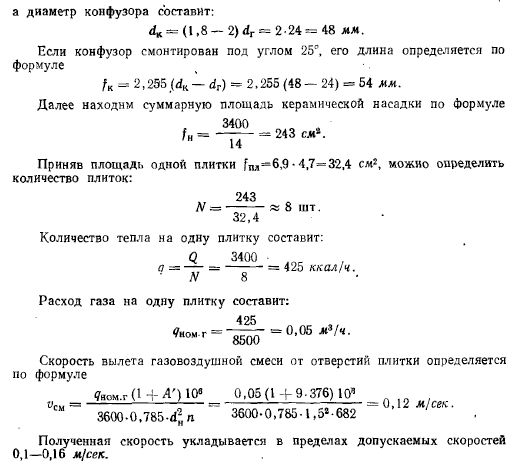

Полученная скорость укладывается в пределах допускаемых скоростей 0,1—0,16 м/сек.

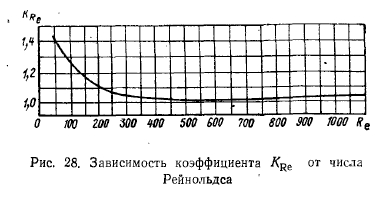

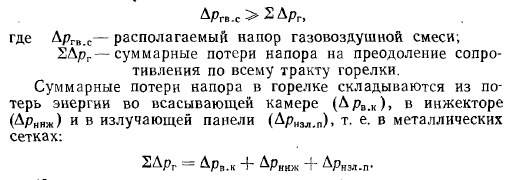

Экспериментальная проверка горелок инфракрасного излучения с металлическими сетками показывает, что они могут работать на газе низкого и среднего давлений любой теплоты сгорания, если

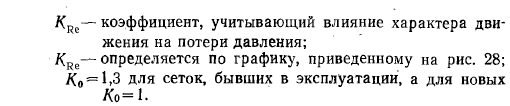

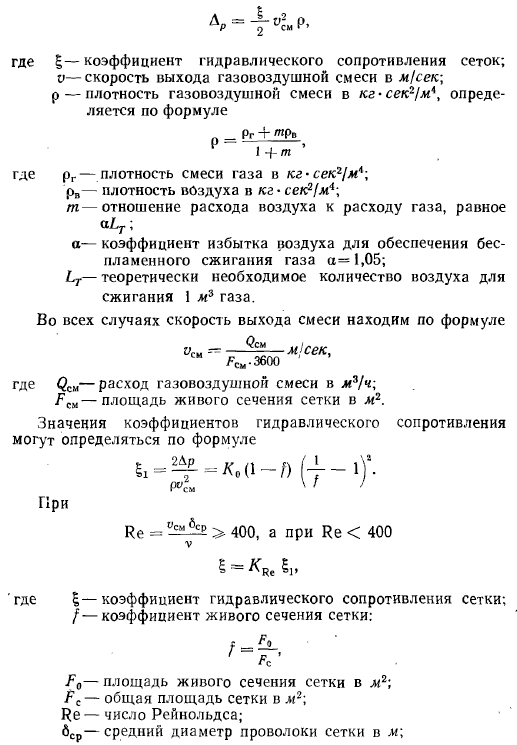

Однако коэффициент гидравлического сопротивления сеток, расположенных одна на другой, не равен сумме коэффициентов гидравлического сопротивления отдельных сеток. При расположении сеток на расстоянии 10 мм друг от друга суммарный коэффициент гидравлического сопротивления несколько увеличивается, так как при этом возникает дополнительное сопротивление от внезапного расширения потока.

Следовательно, организация беспламенного сжигания газа в горелках с металлическими сетками требует или изменения конструкции горелок в части снижения их сопротивления, или увеличения давления газа перед горелками.

Расчет излучающих горелок с пористыми плитками производится по формулам для инжекционных горелок среднего давления.

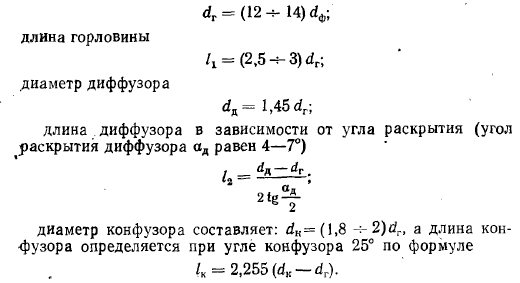

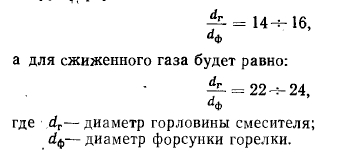

Для природного газа отношение диаметра горловины к диаметру форсунки составит:


Испытания излучателей при сжигании природного и сжиженного углеводородного газа показали, что они удовлетворительно работают на обоих видах газа без каких-либо существенных переделок.

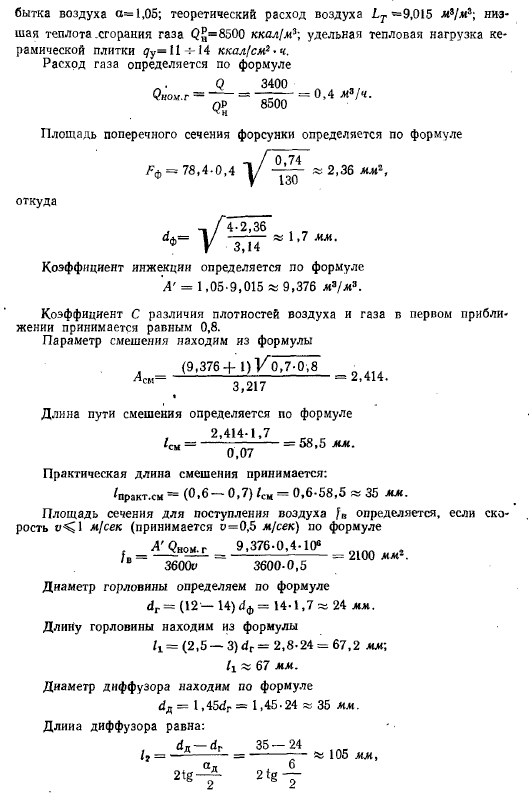

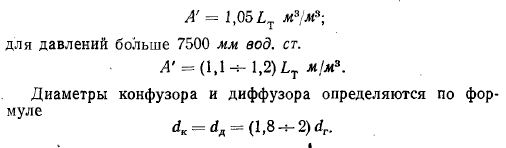

Для давлений до 7500 мм вод. ст. кратность инжекции принимается


Количество пористых излучающих плиток размером 115Х115X40 мм находят как частное от деления номинальной тепловой нагрузки горелки на фактическую- номинальную тепловую нагрузку одной плитки, равную примерно 1590—1760 ккал/ч.

А. И. БОГОМОЛОВ, Д. Я. ВИГДОРЧИК. М. А. МАВВСКИЙ: ГАЗОВЫЕ ГОРЕЛКИ ИНФРАКРАСНОГО ИЗЛУЧЕНИЯ И ИХ ПРИМЕНЕНИЕ
