КОНТРФОРСНЫЕ ПЛОТИНЫ С ПЛОСКИМИ ПЕРЕКРЫТИЯМИ

Эти плотины из железобетона были особенно распространены при сравнительно небольших напорах в начале нашего века (так называемые плотины типа Амбурсена), но в настоящее время строительство их резко сократилось. Строились также плотины с напором до 3040 м на скальных основаниях (главным образом в Скандинавских странах). Наибольшей высоты 76 м достигла плотина Родригес в Мексике. Главным недостатком этих плотин является большой расход стальной арматуры (до 40 кг и более на 1 м3 бетона).

Конструкции плотин. Как видно из рис. 9.1, б, основными элементами рассматриваемых плотин являются контрфорсы, напорные плиты, перекрывающие их, и балки жесткости между контрфорсами. В случае нескального основания или слабого скального под плотиной устраивают сплошную фундаментную плиту (рис. 9.12, г, д, ё).

В водосливных плотинах устраивают водосливную плиту (рис. 9.12), при этом при наличии фундаментной плиты образуемую замкнутую полость в плотине иногда заполняют балластом для повышения устойчивости плотины на сдвиг; в плотине (рис. 9.12, е), называемой реверсивной, напорная плита устроена не с верховой, а с низовой стороны и является в то же время и водосливной, в этом случае полость в плотине заполнена водой (примером такой редкой конструкции служит невысокая плотина Шаульдер на р. Арысь).

Заложение верховой грани плотины т1 зависит от типа основания: для скальных т1=0,64-0,7, для нескальных mi =0,9-1,3. Заложение т2 в первом случае равно 0,9т| во втором (l,22)mi (на глинистых основаниях и больше). Значения должны быть такими, чтобы удовлетворялось условие устойчивости на сдвиг.

Расстояние между контрфорсами бывает от 45,5 м в плотинах на нескаль ных основаниях, до 1213 м в высоких плотинах на скальном основании.

Контрфорсы могут быть и железобетонными тонкими, и бетонными толстыми. В первом случае во избежание выпучивания (продольного изгиба) контрфорсов между ними устраивают балки жесткости (см. рис. 9.1); последние играют положительную роль и в случае сейсмических воздействий на плотину (поперек течения реки).

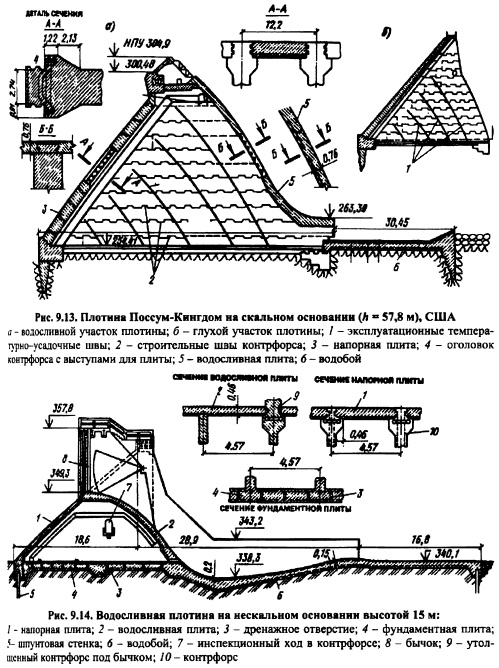

Напорные и водосливные плиты свободно опираются на утолщения (плечи) контрфорсов (рис. 9.13 и 9.14), что позволяет всей такой разрезной системе приспосабливаться к деформациям основания и температурным без дополнительных напряжений. Толщина плиты бывает от 0,5 до 23 м, толщина контрфорсов от 0,7 до 3 4 м в зависимости от шага контрфорсов и высоты плотины. Обычно контрфорсы, как и плиты, имеют переменную толщину, возрастающую сверху вниз.

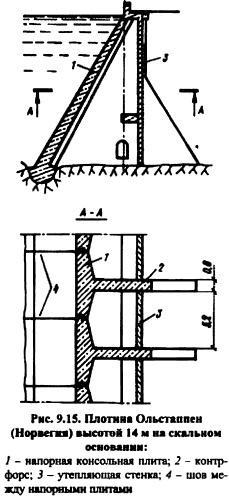

Для обеспечения водонепроницаемости контакта напорной плиты с контрфорсом на поверхность плеч последнего укладывают асфальтовую мастику. В случае устройства фундаментной плиты контрфорсы заделывают в нее жестко и обычно объединяют в секции по дватри (см. рис. 9.3), последние отделены одна от другой швами с соответствующими уплотнениями. Следует отметить, что в Норвегии распространен тип плотины, в которое напорная плита заделана в контрфорс (рис. 9.15), образуя две консоли. В этом случае (основание скальное) деформационные шов устраивают между соседними консолями.


В плотинах на нескальном основание подземный контур образуется так же, как в бетонных гравитационных плотинах с устройством понура, шпунтов, водобоя и рисбермы (см. гл. 7). При этом фундаментная плита может иметь и дрены (см. рис. 9.14).

Во избежание появления температурных трещин напорные плиты имеют швы н могут выполняться сборными предварительно напряженными. Контрфорсы, особенно у высоких плотин, помимо заделываемых впоследствии строительных швов, могут иметь температурноусадочные швы, располагаемые обычно по траекториям главных нормальных напряжений (см. рис. 9.13).

Гидротехнические сооружения. Часть 1. Учебник для вузов. - Москва: Издательство Ассоциации строительных вузов, 2008. - 576 с.
