ОБЩИЕ ПОЛОЖЕНИЯ ОЦЕНКИ ПРОЧНОСТИ И УСТОЙЧИВОСТИ ГРАВИТАЦИОННЫХ ПЛОТИН
Поперечный профиль плотины и ее основные размеры, назначенные с учетом реальных условий работы сооружений, подлежат проверке на разных стадиях ее работы. В расчетах рассматриваются следующие случаи.

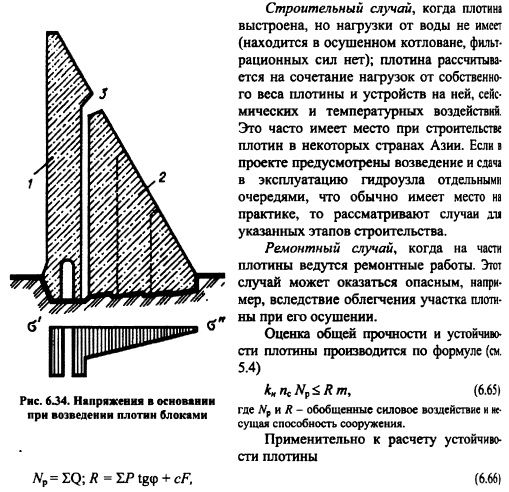

Случай эксплуатации полностью возведенного сооружения, когда плотина может подвергнуться воздействию всех возможных основных и особых сочетаний нагрузок при наиболее неблагоприятном их комплексе.

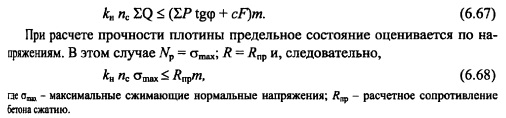

С учетом выражения (6.66) формула (6.65) примет вид:
Минимальное значение напряжений сгтш устанавливается в зависимости от полноты учета действующих на сооружение нагрузок.
Для плотин относительно небольшой высоты (менее 60 м) расчет прочности плотины может быть выполнен на сокращенный состав нагрузок и воздействий, в котором при основном сочетании нагрузок исключаются из рассмотрения температурные воздействия, а силовое воздействие фильтрующейся воды учитывается только в виде сил противодавления, приложенных по контактному сечению плотины с основанием (СНиП 2.06.06 85). В этом случае растягивающие напряжения в плотине не допускаются и условие прочности записывается в виде: для горизонтальных сечений тела плотины

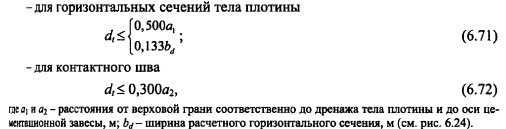

Для плотин большой высоты (более 60 м) расчет прочности плотины выполняется на полный состав нагрузок. В этом случае в СНиП 2.06.0685 косвенно учитывается возможность раскрытия швов на верховой грани плотины (в том числе контактного шва с основанием), а условие прочности формулируется в виде ограничения предельных глубин зоны растяжения d, у верховой грани плотины, которые для основного сочетания нагрузок и при отсутствии гидроизоляции напорной грани принимаются соответственно: для горизонтальных сечений тела плотины ГО, 500а,
При расчете плотин на нагрузки и воздействия строительного периода во всех точках тела плотины должны выполняться условия прочности:

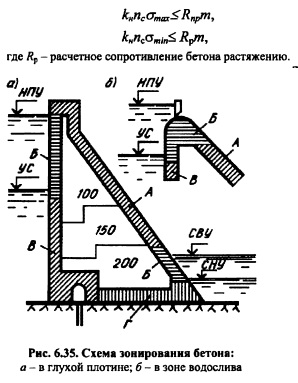

Зонирование бетона в теле плотины. В соответствии с условием (6.68) или (6.73) и используя изостаты главных нормальных напряжений (см. пп. 6.3, 6.4) определяют необходимый класс бетона по прочности для отдельных зон профиля плотины. При зонировании бетона в теле плотины, помимо условий прочности, учитывают и другие требования к бетону (см. п. 6.1), которые устанавливаются в основном для наружных зон плотины (рис. 6.35). Так, в зоне, всегда открытой воздействиям атмосферных факторов, главным образом колебаниям температуры воздуха (зона А\ необходимо укладывать морозостойкий бетон на глубину от поверхности не менее глубины промерзания бетона.
В водосливной плотине (рис. 6.35, б) бетон водосливной грани (зона Л) при значительных скоростях течения воды (V>10 м/с) должен также хорошо сопротивляться истиранию и кавитационным воздействиям.
В зонах колебаний уровней воды в водохранилище (до уровня его сработки УС) и в нижнем бьефе (зона Б) бетон должен быть водостойким, водонепроницаемым и морозостойким.
В зоне, постоянно находящейся под водой и подвергающейся напору (зона В) укладывается водостойкий и водонепроницаемый бетон.
В зоне Г подошвы, за пределами цементационной завесы и дренажа, а также по низовой грани, постоянно находящейся под водой, требование водонепроницаемости может быть снижено или вообще снято.
Границы зон на профиле плотины намечают исходя из общей схемы разбивки профиля на блоки бетонирования (см. 8.3). Во всяком случае, ширина любой зоны должна быть не менее 2 м.
