СБОРНЫЕ И СБОРНОМОНОЛИТНЫЕ ЯЧЕИСТЫЕ ПЛОТИНЫ И СОПРЯГАЮЩИЕ ОТКРЫЛКИ УСТОЕВ

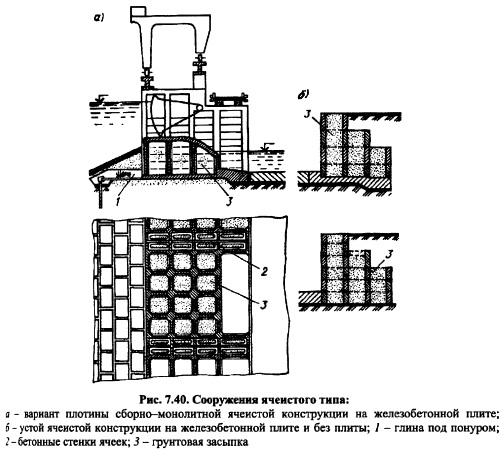

В бетонных плотинах на нескальном основании 50-60% бетона работает как балластная нагрузка, создающая массу сооружения, необходимую для обеспечения устойчивости против сдвига. В связи с этим разработаны сборномонолитные ячеистые конструкции (рис. 7.40), состоящие из продольных и поперечных стенок, образующих каркас из ячеек, который заполняется грунтом. Такие ячеистые конструкции применяют при строительстве плотин напором до 1015м и открылков устоев низко и средненапорных плотин.


В зависимости от геотехнических характеристик грунта основания каркас, образующий ячейки, может устанавливаться на фундаментной плите из монолитного железобетона или непосредственно на грунт; во втором случае ячейки не имеют дна. Прообразом современных ячеистых плотин является плотина конструкции А. М. Сенкова.

Сторона ячейки в плане принимается 26 м, толщина стенки ячейки в зависимости от способа возведения сооружений 0,5-0,7 м. Сооружение может быть сборным или сборномонолитным.

Сборный каркас собирают из блокящиков весом 30-40 кН, изготовляемых на полигоне. Устанавливают блокящики друг на друга насухо или на цементном растворе, ячейки заполняют грунтом. Устойчивость против сдвига блока по блоку обеспечивается выступами, работающими на срез по горизонтальным швам. На сборную плотину ячеистой конструкции затрачивается 40% бетона массивной плотины.

Сборномонолитный каркас собирают из блоков, изготовленных на лата гоне в виде конструкции из двух плит толщиной по 0,07-0,15 м, распертых арматурными связями. Из таких блоков, доставленных на место сборки, монтируют ячейки: сваривают в углах выпуски арматуры, заполняют (нтшм про с гранатов между плитами. Ячейки заполняют грунтом.

В целом сборномонолитный каркас плотины содержит лишь 40-60% бетона по сравнению с бетоном, необходимым для конструкции массивных бетонных плотин; потребление арматуры меньше незначительно.

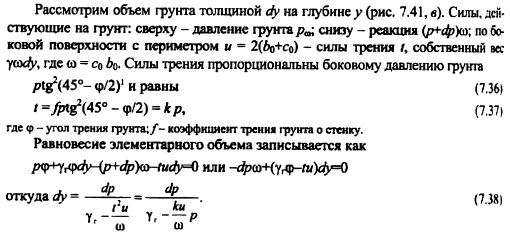

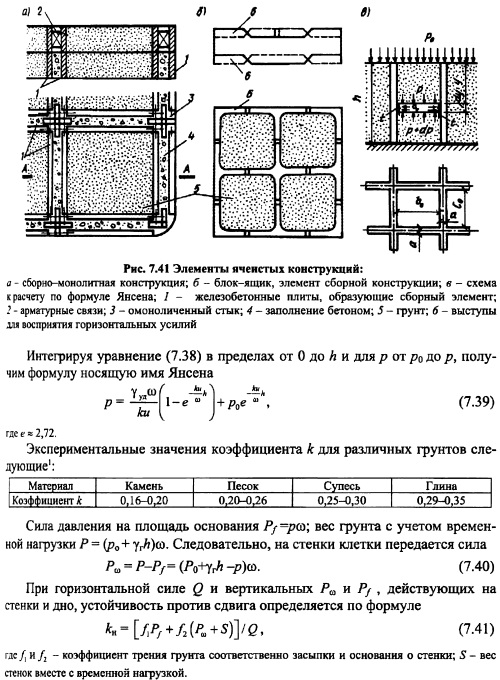

Особенность работы клеточной конструкции, не имеющей дна, заключается в том, что часть веса засыпки передается на стенки клетки, а часть на грунт основания. Вес, передающийся на клетки, может быть получен из формулы Янсена.



Гидротехнические сооружения. Часть 1. Учебник для вузов. - Москва: Издательство Ассоциации строительных вузов, 2008. - 576 с.
