ТКАНЕВЫЕ ПЛОТИНЫ
Общие сведения. За последние 50 лет применение полимерных материалов значительно расширилось во многих областях строительства, чему в большой степени способствовало бурное развитие их строительного производства. Не осталось в стороне и гидротехническое строительство. Теоретическими и в основном экспериментальными работами Б.И. Сергеева и О.Г. Затворницкого было доказано, что так называемые мягкие конструкции могут широко применяться при строительстве плотин малых напоров,
Установить мягкую оболочку можно как на флютбете незначительной высоты, так и на гребне плотины, что позволяет использовать её в качестве регу

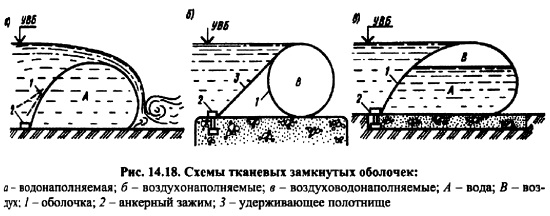

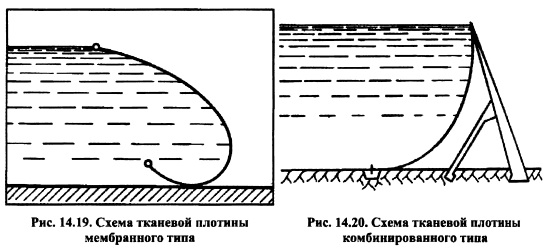

По конструкции мягкие подпорные сооружения подразделяются на сооружения наполняемые водой, воздухом или водой и воздухом (рис. 14.18), мембранные (рис. 14.19) и комбинированные (рис. 14.20). Конструкции этих сооружений состоят из несущей мягкой оболочки, анкерных конструкций, для закрепления оболочек в основании, системы трубопроводов и насосновентиляторного оборудования, позволяющего осуществлять наполнение или опорожнение оболочек, датчиков, позволяющих контролировать работу конструкции, а также систему управления питанием, служащей для наполнения или опорожнения оболочки.
Оболочки. В нашей стране для мягких оболочек используют резинотканевые, пленочнотканевые и пленочные материалы. Резинотканевые материалы наиболее предпочтительны, так как они обладают достаточно высокой длительной прочностью, как на растяжение, так и на прокалывание, герметичностью, малой деформативностью и достаточной гибкостью, а гарантированный срок службы оболочек из таких материалов составляет 15-20 лет. Резинотканевые материалы выпускаются заводами полотнищами шириной 1 м, а пролеты, перекрываемые мягкими оболочками, могут достигать 100 м и более, в связи с чем при создании таких оболочек полотнища необходимо склеивать с использованием клея, имеющего ту же основу, что и наружные обкладки с последующей герметизацией швов, либо полотнища сваривать между собой с использованием специальной аппаратуры.
Крепление оболочки к флютбету или к водосливу осуществляется с помощью анкерного приспособления состоящего из металлической плиты, на которой с помощью бруса и стяжных болтов зажимаются края оболочек.

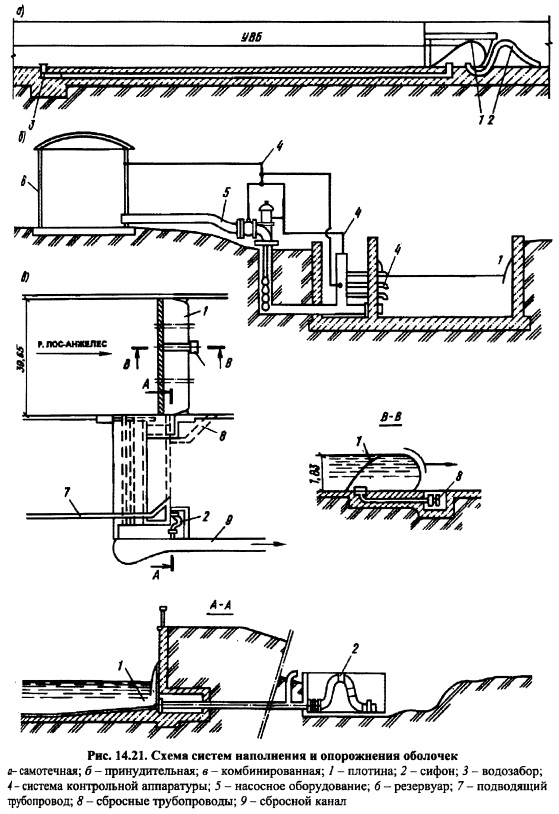

Система наполнения оболочки водой и её опорожнения может быть самотечной, принудительной или комбинированной. Разновидности таких систем представлены на рис. 14.21.

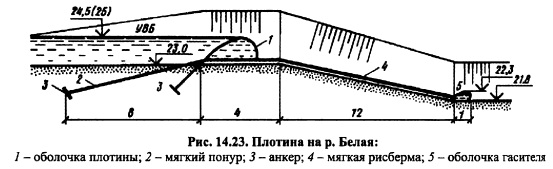

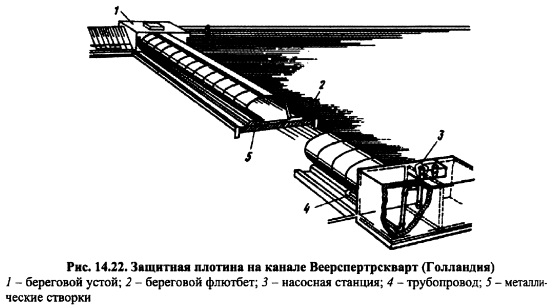

В качестве примера из построенных в России плотин такого типа можно привести временную плотину, построенную в 1970 г. в Ростовской области на р. Белая, использовавшуюся для орошения 300 га засушливых земель (рис. 14.23). Высота плотины составляет 2 м, а ширина 14 м.
К несомненным преимуществам тканевых плотин можно отнести их относительную дешевизну, технологичность при их изготовлении и монтаже и короткие сроки строительства, особенно, в сравнении со сроками строительства плотин из бетона и железобетона. Недостатками оболочек является их старение под атмосферными воздействиями, истираемость льдом, а также недостаточный опыт их строительства и эксплуатации в России.
