ВЫБОР УДЕЛЬНОГО РАСХОДА ВОДЫ В НИЖНЕМ БЬЕФЕ ВОДОПРОПУСКНЫХ СООРУЖЕНИЙ

Удельный расход воды q, т.е. расход через 1 м ширины В водопропускного фронта сооружения, равный является важнейшей характеристикой пропускной способности сооружения, а выбор его значения во многом определяет конструкцию водопропускного сооружения, режимы сопряжения бьефов, конструкцию крепления верхнего и нижнего бьефов и, как следствие, техникоэкономические показатели всего гидроузла.

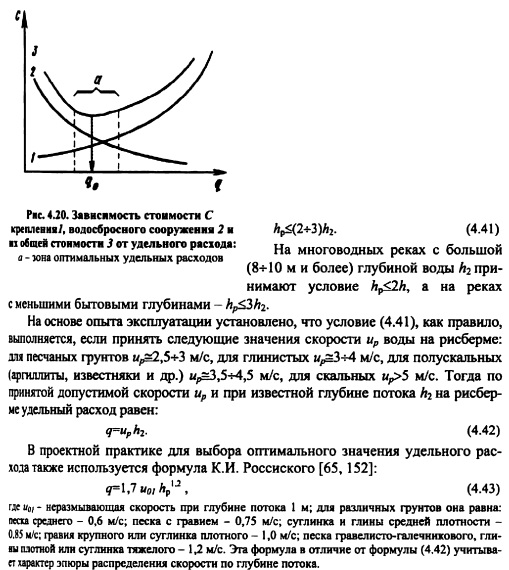

Изменяя удельный расход, можно получить различные варианты конструктивного решения водопропускного сооружения и крепления верхнего и нижнего бьефов. Увеличение удельного расхода ведет к уменьшению ширины В водопропускного сооружения и снижению его стоимости, но одновременно возрастают затраты на крепление нижнего бьефа и его заглубление в основание, на сопрягающие сооружения. Очевидно, что увеличение удельных расходов экономически выгодно до известных пределов. Наиболее обоснованно оптимальное значение удельного расхода q0 можно определить на основе техникоэкономического сравнения вариантов водопропускного сооружения с различными удельными расходами (рис. 4.20).

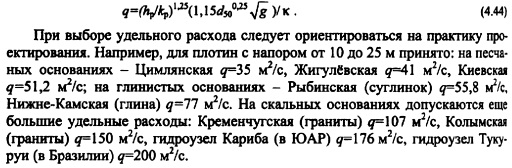

Наиболее обоснованно оптимальный удельный расход на рисберме может быть вычислен по формуле Б.И. Студеничникова (4.38), если задаться глубиной ямы размыва Ар:


При выборе удельного расхода следует ориентироваться на практику проектирования. Например, для плотин с напором от 10 до 25 м принято: на песчаных основаниях Цимлянская 35 м2/с, Жигулевская 41 м2/с, Киевская 51,2 м2/с; на глинистых основаниях Рыбинская (суглинок) 55,8 мс, НижнеКамская (глина) 77 м2/с. На скальных основаниях допускаются еще большие удельные расходы: Кременчугская (граниты) 107 MVC, Колымская (граниты) 150 м /с, гидроузел Кариба (в ЮАР) 176 м2/с, гидроузел Тукуруи (в Бразилии) 200 м2/с.

Гидротехнические сооружения. Часть 1. Учебник для вузов. - Москва: Издательство Ассоциации строительных вузов, 2008. - 576 с.
