ОСНОВНЫЕ ЗАДАЧИ ЭКСПЛУАТАЦИИ

Крупные теплоснабжающие системы состоят из ТЭЦ, тепловых сетей, тепловых пунктов и систем потребителей. Такая система представляет собой комплекс, призванный обеспечить надежное и экономичное теплоснабжение потребителей. Задача надежности теплоснабжения в общем виде может быть определена как необходимость бесперебойного обеспечения потребителя теплом в соответствии с его действительной потребностью. Слова «действительная потребность» здесь означают, что не всякая потребность, заявленная потребителем, является ему действительно необходимой исходя из медицинских или государственных и экономических соображений. Действительная потребность должна исходить из принятых в государстве нормативных документов.

Исходя из той номенклатуры потребителей, которую уже имеют городские тепловые сети, под надежным теплоснабжением, очевидно, следует понимать непрерывную подачу тепла потребителям в течение круглого года. Такой именно непрерывной подачи требуют в настоящее время системы горячего водоснабжения жилых зданий и больниц, так как они сооружаются без аккумуляторов горячей воды. Но и при наличии аккумуляторов перерывы в подаче тепла не могут превышать 4—6 ч и притом в ночное время. Под надежной работой понимается обеспечение подачи тепла каждому потребителю, т. е. сюда, таким образом, входит задача правильного распределения циркулирующей сетевой воды по вводам потребителей.

Задачу экономичного теплоснабжения можно расчленить на три части и определить первую как экономичность выработки тепла, вторую — как снижение затрат при транспорте и распределении тепла и третью — как снижение бесполезных потерь тепла у потребителей за счет излишне высокой температуры воздуха в отапливаемых помещениях, бесполезного слива горячей воды через неплотные краны или из-за небрежного пользования.

Экономичность выработки тепла на ТЭЦ, определяемая через удельный расход топлива на 1 квт>ч, зависит прежде всего от степени использования отборов пара из турбин за год. Использование отборов пара связано с быстротой присоединения потребителей тепла к вновь введенному на ТЭЦ турбогенератору, а для загруженных ТЭЦ — климатическими условиями (в том числе для данного года), а также использованием тепла в летний период во время профилактических ремонтов тепловых сетей. Здесь большое значение имеют опережающее сооружение тепловых сетей и организационная работа по присоединению к сетям потребителей, быстрому выполнению ремонтных работ на сетях с целью минимального срока выключения абонентов, имеющих системы горячего водоснабжения. Заметное значение на экономичность выработки тепла оказывают и параметры греющего пара, а следовательно, и параметры отпускаемой и возвращаемой на ТЭЦ горячей воды.


В крупных и протяженных тепловых сетях расходы по транспорту и распределению тепла начинают играть весьма заметную роль. Причиной этого является, во- первых, рост удельной стоимости теплопроводов (растут отчисления на амортизацию и капитальный ремонт), во-вторых, увеличение процента тепловых потерь в сетях из-за увеличения средней протяженности и особенно среднего диаметра сетей, в-третьих, повышения напора сетевых насосов на ТЭЦ и появления дополнительных перекачивающих станций на сети в связи с увеличением радиуса действия. В крупной сети неизбежна растут расходы по распределению теплоносителя.

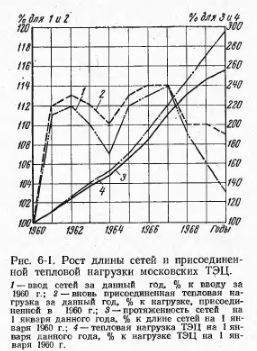

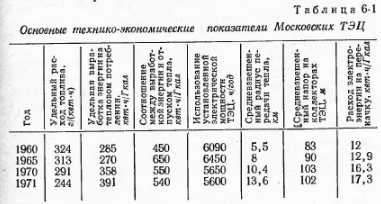

Правильность высказанных положений хорошо иллюстрируется примером развития московской теплофикационной системы. На рис. 6-1 показаны рост длины наружных тепловых сетей (ежегодный и нарастающий) за период 1960—1970 гг. и соответственно рост присоединенной тепловой нагрузки, Средний темп прироста длины сетей и тепловой нагрузки составил за этот период более 10%, что при большой первоначальной мощности системы следует признать высоким. Насколько благотворно такой рост отразился на основных техникоэкономических показателях московских ТЭЦ, видно из табл. 6-1. Удельный расход топлива на отпущенный 1 квТ/Ч за 11 лет снизился на 80 г и составил за 1971 г. 244 г при высоком числе часов использования установленной электрической мощности.


Однако это не могло не вызвать ухудшения показателей по транспорту тепла. В связи с ростом дальности передачи тепла заметно увеличился расход электроэнергии на перекачку: с 12 квт-ч на отпущенную 1 Гкал/ч в 1960 г. до 17,3 квТЧ в 1971 г. В этом расходе существенную роль стали играть насосно-перекачивающие станции (за 1971 г. удельный расход на них составил более 2 квтч). Рост тепловых сетей (абсолютный и удельный по длине и диаметру) значительно увеличил составляющую амортизации в себестоимости транспорта тепла с 11,5 до 19,7 коп. на отпущенную 1 Гкал/ч. Таким образом, рассмотрение показателей по транспорту и выработке энергии в энергосистемах должно производиться совместно.

Надежное и экономичное обеспечение теплом потребителей должно являться основным критерием экономичности, по нему следует определять работу теплоснабжающих систем. Основные факторы, которые определяют возможность выполнения поставленных основных задач, можно условно разделить на две части: техническую и организационную. Под технической структурой эксплуатации понимается весь комплекс технических средств, которыми должна располагать теплоснабжающая система. Сюда относятся устройства на ТЭЦ, в сети и у потребителей, включая средства автоматизации, информации и связи, а также машины, механизмы, приспособления и инструмент для выполнения работ по проверке, ревизии, эксплуатации и ремонту всех устройств. В свою очередь в понятие организационной структуры входит определение рациональных границ собственности и эксплуатации отдельных частей системы, распределение персонала по структурным ячейкам, определение взаимосвязей между ними и пр.

Чем выше техническое совершенство системы теплоснабжения— надежность примененных строительных и механических конструкций, оборудования (задвижек, компенсаторов, регуляторов и пр.), рациональность схемы сети, дислокации и оборудования регулировочных пунктов, тем меньше трудозатрат при обслуживании и ремонте, а следовательно, и персонала.

Конечно, высокий уровень эксплуатации — наличие персонала, квалификация и добросовестность его, правильная расстановка его и обеспечение материалами, оборудованием и механизмами — могут обеспечить удовлетворительную работу и несовершенной и даже плохо построенной системы, но это всегда будет связано с большими трудозатратами, с дополнительным персоналом. Чем технически совершеннее выполнена система теплоснабжения, тем меньше трудозатрат при ее эксплуатации, тем выше производительность труда.

Громов Н. К. Городские теплофикационные системы. М., «Энергия», 1974
