СХЕМЫ ПРИСОЕДИНЕНИЯ КАЛОРИФЕРНЫХ УСТАНОВОК

Калориферы для подогрева воздуха применяются как в установках приточной вентиляции, так и для воздушного отопления Нередко калориферные установки используются комбинированно-отопление помещений производится за счет определенного перегрева подаваемого наружного воздуха.

Присоединение калориферов вентиляционных систем производится обычно непосредственно, без смешения. Исключение могут составлять калориферы, располагаемые, например, по каким-либо соображениям на чердаках. В этом случае снижение температуры сетевой воды может потребоваться при возможности ее вскипания из-за недостаточного давления. Вскипание сетевой воды в калориферах, равно как и в других частях тепловой сети, может повести к гидравлическим ударам. Снижение температуры сетевой воды перед калорифером возможно с помощью обычного элеватора. Коэффициент смешения элеватора может устанавливаться с учетом фактического режима давлений и температур в тепловой сети. Снижение температуры воды может потребоваться также при завышенной поверхности нагрева.

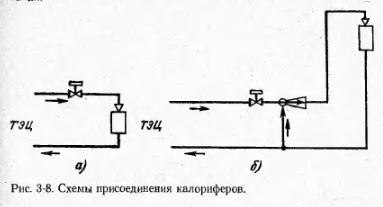

Работа приточных вентиляционных установок от коммунальных тепловых сетей общего пользования нередко осложняется тем, что температурный режим в сетях поддерживается, исходя из потребностей отопления Это дает возможность проводить суточное регулирование отпуска тепла, а при низких tH иногда и не выдерживать температурный график. Такие отклонения, конечно, могут затруднить работу вентиляционных установок и привести к определенному недогреву приточного воздуха. По этой причине можно согласиться с теми проектировщиками, которые выбирают калориферы с учетом такого снижения температур сетевой воды, например, на 130 °С вместо 150. На рис. 3-8 представлены схемы присоединения калориферов: на схеме а без смешения, на схеме б со смешением.

График температур для отопления не полностью совпадает с графиком, необходимым для вентиляции. Кроме того, установки приточной вентиляции, как правило, не работают круглосуточно. Поэтому обязательной является автоматизация работы таких установок. Основной задачей авторегулирования является поддержание необходимой температуры подаваемого воздуха и защита от замер зания, у

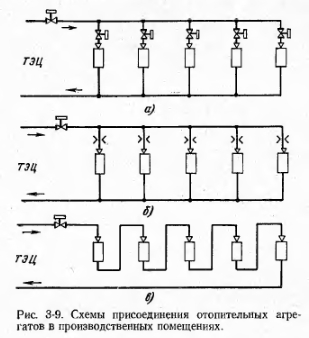

По схеме без смешения присоединяются к тепловой сети также и отопительные калориферы при воздушном отоплении (рис. 3-9). Такое отопление чаще всего применяется в больших производственных цехах. При параллельном присоединении к разводящей тепловой сети большого количества отопительных агрегатов сравнительно небольшой производительности может иметь место значительная гидравлическая разрегулировка. В результате будут работать лишь первые по ходу воды агрегаты и совершенно не работать последние. Наиболее правильным решением является автоматизация работы калориферов (вариант а на рис. 3-9), Паллиативным решением может быть шайбирование всех агрегатов с целью выравнивания разности давлений воды перед агрегатами (вариант б на рис. 3-9). Может быть также применено последовательное присоединение отопительных агрегатов (вариант в на рис. 3-9). Однако при этом следует учесть уменьшение теплоотдачи агрегатов по ходу воды, что потребует для равномерности внутреннего теплового режима помещений соответствующего изменения расстановки отопительных агрегатов.

При проведении глубокой регулировки приточных калориферов нередки случаи их замораживания. В целях исключения этого во всех случаях применения калориферов в приточных камерах, отопительно-вентиляционных установках, воздушно-тепловых завесах подключение их к тепловой сети необходимо производить таким образом, чтобы поток воды в каждом калорифере имел направление сверху вниз. Опыты показывают, что при пониженных скоростях воды (менее 0,3 м/сек) и потоке воды снизу вверх наблюдается прекращение циркуляции из-за возникновения противодействующего гравитационного напора.


При автоматизации калориферных установок с забором наружного воздуха необходимо считаться с опасностью их замораживания при отключении. Во избежание этого необходимо предусматривать одновременное закрытие шибера на наружном воздухе с обеспечением его плотности, а также гарантированный минимум пропуска воды в калорифер.

Громов Н. К. Городские теплофикационные системы. М., «Энергия», 1974
