Электрическое освещение

Первым по-настоящему массовым потребителем электрической энергии явилась электрическая лампочка. Она и по нынешний день осталась самым распространенным электротехническим устройством. Начало широкому практическому применению электрической энергии положила в 1876 г. электрическая свеча выдающегося русского изобретателя электротехника Павла Николаевича Яблочкова (1847-1894) (рис. 3.4), занимающая особое место среди дуговых источников света [5, 9, 21, 22]. Хотя изобретение электрической свечи не привело к массовому и устойчивому применению именно этого источника света, оно заслуживает особой оценки и отдельного рассказа, поскольку послужило мощным импульсом к бурному росту электротехнической промышленности.

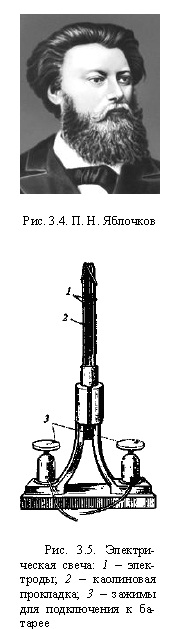

На рис. 3.5 показан внешний вид электрической свечи, где видно, что в держателе с токопроводами укреплялись два параллельных угольных стержня, отделенных один от другого слоем каолина. В верхней части лампы была тонкая проводящая перемычка-запал: когда включали лампу, перемычка сгорала, на ее месте возникала дуга и угли выгорали, уменьшаясь в размерах, как стеариновая свеча.

Одна электрическая свеча могла гореть около 2 ч; при установке нескольких свечей в специальном фонаре, оборудованном переключателем для включения очередной свечи вместо перегоревшей, можно было обеспечить бесперебойное освещение в течение более длительного времени.

Чрезвычайно важно отметить, что изобретение электрической свечи способствовало внедрению в практику переменного тока. В течение всего предшествующего периода электрическая техника базировалась на постоянном токе (телеграфия, гальванотехника, минное дело). Дуговые электрические лампы с регуляторами также питались постоянным током. При этом положительный электрод сгорал быстрее отрицательного, поэтому его приходилось брать большего диаметра. П. Н. Яблочков установил, что для питания свечи лучше применять переменный ток, в этом случае при электродах одинакового диаметра получалась вполне устойчивая дуга. В связи с тем что осветительные установки по системе П. Н. Яблочкова стали подключать к источникам переменного тока, заметно возрос спрос на генераторы переменного тока, которые раньше не находили практического применения. О значении электрической свечи в расширении производства электрических генераторов переменного тока можно судить по следующему примеру: если до появления электрической свечи завод З.Т. Грамма выпускал в течение 1870-1875 гг. по нескольку десятков машин в год, то за 1876 г. выпуск генераторов возрос почти до 1000 шт. Заводы изготовляли электрические генераторы, специально предназначенные для установок электрического освещения, и даже мощность машин обозначалась по числу питаемых электрических свечей (например, «шестисвечная машина»).

Значительному развитию электротехники способствовала также разработка П. Н. Яблочковым весьма эффективных систем «дробления электрической энергии», обеспечивавших возможность включения в цепь, питаемую одним генератором, нескольких дуговых ламп.

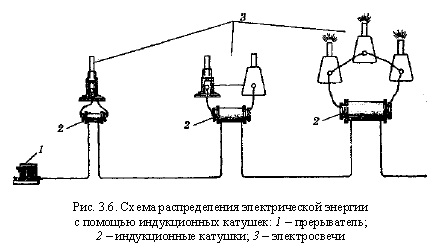

Среди способов «дробления», предложенных П. Н. Яблочковым, два получили практическое применение: секционирование обмотки якоря генератора (в результате получалось несколько независимых цепей, в которые включались свечи) и использование индукционных катушек (рис. 3.6). Первичные обмотки катушек включались последовательно в цепь, а ко вторичной обмотке в зависимости от ее параметров могли подключаться одна, две свечи и более. Если первичная цепь питалась постоянным током, то предусматривалось включение в нее специального прерывателя для наведения ЭДС во вторичных обмотках катушек.

На рис. 3.6 видно, что П. Н. Яблочков впервые использует индукционную катушку в качестве трансформатора. Схема интересна и тем, что в ней впервые получила свое оформление электрическая сеть с ее основными элементами: первичный двигатель - генератор - линия передачи - трансформатор - приемник.

Но значение электрической свечи этим не исчерпывается. Изобретение дешевого приемника электрической энергии, доступного для широкого потребителя, потребовало решения еще одной важнейшей электротехнической проблемы - централизации производства электрической энергии и ее распределения. П. Н. Яблочков первым указал на то, что электрическая энергия должна вырабатываться на «электрических заводах» и распределяться подобно тому, как доставляются к потребителям газ и вода.

Дальнейший прогресс электрического освещения был связан с изобретением лампы накаливания, которая оказалась более удобным источником света, имеющим лучшие экономические и световые показатели.

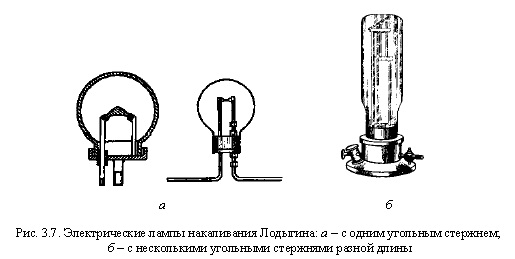

В 1870-1875 гг. над созданием лампы накаливания работал русский отставной офицер Александр Николаевич Лодыгин (1847-1923) [23]. Он решил построить летательный аппарат тяжелее воздуха, приводящийся в движение электричеством («электролет») [5, 23, 24]. Вполне естественно, что освещаться этот аппарат должен был электричеством. Дуговая лампа по разным соображениям не подошла, и А. Н. Лодыгин стал конструировать лампу накаливания с тонким угольным стерженьком, заключенным в стеклянном баллоне (рис. 3.7). Стремясь увеличить время горения, А. Н. Лодыгин предложил устанавливать несколько угольных стерженьков, расположенных так, чтобы при сгорании одного автоматически загорался следующий.

Первая публичная демонстрация ламп А. Н. Лодыгина состоялась в 1870 г., а в 1874 г. он получил «русскую привилегию» (авторское свидетельство) на свою лампу. Затем он запатентовал свое изобретение в нескольких странах Западной Европы. Постепенно он усовершенствовал лампы. Первые лампы работали 30-40 мин, но когда он применил вакуумные колбы, срок службы ламп увеличился до нескольких сотен часов.

Больше всего известности, почестей и славы за электрическую лампу был удостоен Томас Алва Эдисон. Но Эдисон не изобрел лампу. Он сделал другое: разработал во всех деталях систему электрического освещения и систему централизованного электроснабжения [5, 9, 25].

В 1879 г. Т. А. Эдисон заинтересовался проблемой электрического освещения. К этому времени он был уже известен как талантливый телеграфист и изобретатель автоматического счетчика голосов, автор усовершенствований в области многократной телеграфии и телефонного аппарата Белла, изобретатель фонографа.

Есть достаточно убедительные сведения о том, что Т. А. Эдисон хорошо знал изобретения своих предшественников в области электрического освещения посредством ламп накаливания, в том числе работы А. Н. Лодыгина. Он находился также под впечатлением работ П. Н. Яблочкова. Впрочем, сам Т. А. Эдисон любил повторять, что всегда, когда он хотел сделать что-то новое, он тщательно изучал все, что было сделано по данному предмету до него.

Эдисон сразу поставил перед собой две задачи: 1) лампа должна создавать умеренную освещенность; 2) каждая лампа должна гореть совершенно независимо от других. Так он пришел к выводу о необходимости иметь нить высокого сопротивления, что позволит включать лампы параллельно (а не последовательно, как до этого поступали с любыми электрическими лампами).

12 апреля 1879 г. Т. А. Эдисон получил первый патент на лампу с платиновой спиралью высокого сопротивления, а в январе 1880 г. - на лампу с угольными нитями. Он разработал систему откачки баллонов, технологию крепления вводов и угольной нити и в январе 1880 г. устроил публичную демонстрацию ламп в Менло-Парке - научном центре близ Нью-Йорка.

Для того чтобы система освещения стала коммерческой, Т. А. Эдисон должен был придумать множество устройств и элементов: цоколь и патрон (рис. 3.8), поворотный выключатель, плавкие предохранители, изолированные провода, крепящиеся на роликах, счетчик электрической энергии. В 1881 г. на Первой Всемирной выставке в Париже лампы Т. А. Эдисона вызвали всеобщий восторг, а сам изобретатель был удостоен высшей награды. В 1882 г. Т. А. Эдисон построил в Нью-Йорке на Пирльстрит первую центральную электростанцию.

Т. А. Эдисон превратил электрическую энергию в товар, продаваемый всем желающим, а электрическую установку - в систему централизованного электроснабжения. Это был первый в истории электротехники пример комплексного решения крупной проблемы, оказавший огромное влияние на развитие материальной и общей культуры человечества.

Уже в 80-е гг. XIX в. начинается быстрое развитие электрического освещения, все более расширяющееся массовое производство ламп накаливания, вызвавшее дальнейшее развитие электромашиностроительной промышленности, электроприборостроения, электроизоляционной техники и совершенствование способов производства и распределения электрической энергии.
