Изобретение трансформатора

Восьмидесятые годы XIX в. вошли в историю электротехники под названием периода «трансформаторных битв». Такое необычное название они получили потому, что изобретение трансформатора явилось одним из сильнейших аргументов в пользу переменного тока. А настоящая битва шла между сторонниками систем постоянного и переменного токов и отражала поиски путей выхода из назревшего энергетического кризиса, связанного с проблемой централизованного производства электроэнергии и передачи ее на большие расстояния.

Первым простейшим трансформатором с разомкнутым магнитопрово- дом была индукционная катушка. Ее изобретение в 30-40-х гг. XIX в. связано с именами ряда ученых и изобретателей, но наибольшую известность получил немецкий механик Генрих Румкорф (1803-1877), создавший в 1848 г. более совершенную конструкцию, и его именем впоследствии стали называть индукционную катушку. Такие катушки предназначались для получения искрового разряда во вторичной цепи при прерывании постоянного тока в первичной цепи. Впервые катушку Г. Румкорфа применил для дистанционного взрывания мин Б. С. Якоби. В последней трети XIX в. индукционные катушки получили широкое применение в системах зажигания двигателей внутреннего сгорания.

На роль индукционной катушки, превратившейся в аппарат, названный позднее трансформатором, как средства электрического разделения цепей переменного тока впервые указал П. Н. Яблочков [5, 9, 17, 22]. Даже самим фактом патентования системы «дробления света» во многих странах он подчеркивал важность нового предложения. Во французском патенте № 115793 от 30 ноября 1876 г. он писал: «Предметом этого изобретения является распределение токов в целях производства электрического света, позволяющее получить, пользуясь цепью, питаемой одним-единственным источником элек-тричества, неопределенное число источников света». И как бы отмеже- вы-ваясь от привычных схем индукционных катушек, он указывает: «Если я применяю электрический источник переменного тока, общее расположение остается неизменным, но прерыватель становится ненужным».

Система «дробления света» Яблочкова широко демонстрировалась на Парижской Международной электротехнической выставке в 1881 г. и на Второй Петербургской электротехнической выставке в 1882 г. (где всю систему смонтировал и экспонировал препаратор Московского университета Иван Филиппович Усагин (1855-1919)). Бобины, как их тогда называли, имели одинаковое число витков в первичной и вторичной обмотках, а стальной сердечник был разомкнутым и представлял собой стержень, на который наматывались обмотки. На этой же выставке И. Ф. Усагин наряду со свечами и другими приемниками впервые демонстрировал схему включения во вторичные обмотки индукционных катушек: электродвигателя, проволочной нагревательной спирали, дуговой лампы с регулятором. Все эти приемники могли ра-ботать одновременно, не мешая друг другу. Этим экспериментом И. Ф. Усагин убедительно доказал универсальность применения переменного тока.

В начале 1880-х гг. становилось все яснее, что система электроснабжения на постоянном токе не имеет перспектив. Из опыта эксплуатации дуговых источников света было установлено оптимальное напряжение 110 В. Радиус электроснабжения не превышал несколько сотен метров. Попытки расширить границы района электроснабжения привели к появлению так называемой трехпроводной системы постоянного тока. Но основным направлением разви-тия электроэнергетики уже в 1880-х гг. становится система переменного тока.

Новым шагом в использовании трансформаторов с разомкнутым сердечником для распределения электроэнергии явилась система распределения электричества для производства света и так называемой двигательной силы, запатентованная во Франции в 1882 г. английским электротехником Дж. Д. Голяром и французским электротехником Люстеном Гиббсом. Эти трансформаторы предназначались уже не только для «дробления» энергии, но и для преобразования напряжения, т. е. имели коэффициент трансформации, отличный от единицы. Общий вид «вторичного генератора» (как его называли) изображен на рис. 3.9. На деревянной подставке укреплялось несколько индукционных катушек 1, первичные обмотки которых соединялись последовательно. Вторичные обмотки катушек были секционированы, и каждая секция имела два вывода для подключения приемников. Заслуживают внимания выдвижные сердечники 2 катушек, с помощью которых регулировалось напряжение на вторичных обмотках. Трансформаторы с разомкнутым сердечником в 1883 г. устанавливаются на подстанциях Лондонского метрополитена, а в 1884 г. - на выставке в Турине (Италия).

Современные трансформаторы имеют замкнутый магнитный сердечник, их первичные обмотки включаются параллельно. Но для схемы «дробления» энергии, предложенной П. Н. Яблочковым, трансформаторы с разомкнутым сердечником вполне удовлетворяли техническим требованиям. При последовательном соединении первичных обмоток включение и выключение одних потребителей не оказывало существенного влияния на режим работы других. При параллельном включении приемников применение трансформаторов с разомкнутыми сердечниками становилось технически неоправданным. Поэтому понятно стремление сконструировать трансформаторы с замкнутой магнитной системой, которые обладают значительно лучшими характеристиками (меньший намагничивающий ток, а следовательно, меньшие потери и больший КПД).

Первые трансформаторы с замкнутым сердечником были созданы в Англии в 1884 г. братьями Джоном и Эдвардом Гопкинсонами. Сердечник этого трансформатора был набран из стальных полос или проволок, разделенных изоляционным материалом, что снижало потери на вихревые токи.

На сердечнике помещались, чередуясь, катушки высшего и низшего напряжений.

Впервые предложение о параллельном включении обмоток трансформаторов высказал Р. Кеннеди в 1883 г., но всесторонне этот способ соединения обосновал венгерский электротехник Миклош Дери (1854-1934), который в 1885 г. получил патент на параллельное включение первичных и вторичных обмоток трансформаторов и показал преимущество такого включения. Независимо от него аналогичный патент в Англии получил С. Ц. Ферранти.

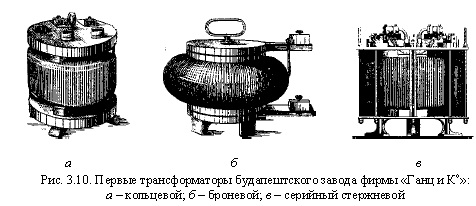

Передача электрической энергии переменным током высокого напряжения оказалась возможной после создания однофазного трансформатора с замкнутой магнитной системой, имевшего достаточно хорошие эксплуатационные показатели. Такой трансформатор в нескольких модификациях (кольцевой, броневой и стержневой) разработали в 1884-1885 гг. венгерские электротехники Миклош Дери, Отто Блати и Карой Циперновский, предложившие и сам термин «трансформатор». В патентной заявке (февраль 1885 г.) они отмечали важное значение замкнутого шихтованного сердечника, в особенности для мощных силовых трансформаторов. На рис. 3.10 изображены первые образцы кольцевого и броневого трансформаторов, а также общий вид серийного трансформатора системы Блати, Дери и Циперновского, выпускавшегося электромашиностроительным заводом фирмы «Ганц и К°» в Будапеште. Эти трансформаторы содержали все основные элементы современных конструкций однофазных трансформаторов.

Венгерские инженеры нашли оптимальные соотношения между расходом меди и стали в трансформаторах и обеспечили своей продукции широкий сбыт на мировом электротехническом рынке. В частности, эта фирма осуществила в 1887 г. одну из первых в России установок переменного тока для освещения оперного театра в Одессе.

На территории завода «Ганц и К°», где в конце XIX в. создавали первый трансформатор, в наши дни разместились корпуса завода «Ганц Моваг», выпускающего электропоезда и сложное электрооборудование для энергетики. На заводе есть музей, в котором главное место отведено истории создания трансформатора.

В 1885 г. американской фирмой «Вестингауз» (г. Питсбург, штат Пенсильвания) был построен первый автотрансформатор, который предложил американский электрик Уильям Стенли. В конце 1880-х гг. английский электрик Д. Свинберн предложил масляное охлаждение трансформаторов.

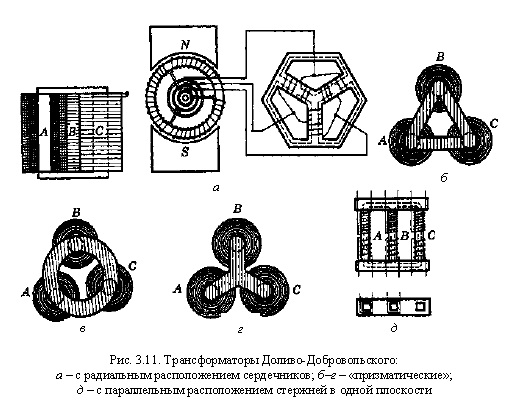

В 1889 г. М. О. Доливо-Добровольский изобрел трехфазный трансформатор. Вначале это был трансформатор с радиальным расположением сердечников (рис. 3.11, а). Его конструкция еще напоминает машину с выступающими полюсами, в которой устранен воздушный зазор, а обмотки ротора перенесены на стержни. Затем было предложено несколько конструкций так называемых «призматических» трансформаторов, в которых удалось получить более компактную форму магнитопровода (рис. 3.11, б-г). Наконец, в октябре 1891 г. была сделана патентная заявка на трехфазный трансформатор с параллельными стержнями, расположенными в одной плоскости (рис. 3.11, д). Принципиально эта конструкция сохранилась по настоящее время.

Целям электропередачи отвечали также работы, связанные с изучением схем трехфазной цепи. В 80-90-х гг. XIX в. значительное место в электропотреблении занимала осветительная нагрузка, которая часто вносила существенную несимметрию в систему. Кроме того, иногда потребителю было желательно иметь в своем распоряжении не одно, а два напряжения: одно - для осветительной нагрузки, другое, повышенное, - для силовой.

Чтобы можно было регулировать напряжение в отдельных фазах и располагать двумя напряжениями в системе (фазным и линейным), М. О. Доливо- Добровольский разработал в 1890 г. четырехпроводную схему трехфазной цепи, или, иначе, систему с нейтральным проводом. Одновременно он указал, что вместо нейтрального, или нулевого, провода можно использовать землю. М. О. Доливо-Добровольский обосновал свои предложения доказательством того, что четырехпроводная трехфазная система допускает определенную несимметрию нагрузки; при этом напряжение на зажимах каждой фазы будет оставаться неизменным. Для регулирования напряжения в отдельных фазах четырехпроводной системы М. О. Доливо-Добровольский предложил использовать изобретенный им трехфазный автотрансформатор.
