Первые источники электрического освещения

В 40-70 гг. XIX в. стали создаваться первые источники электрического освещения. Освещение является естественной и постоянной потребностью человека. Самым долгим был путь от лучины к свече и затем к масляной лампе. В первой половине XIX в. господствующее положение занимало газовое освещение, имевшее существенные преимущества перед лампами с жидким горючим: централизация снабжения установок светильным газом, сравнительная дешевизна горючего, простота газовых горелок и простота обслуживания. Но по мере развития капиталистического производства, роста городов, строительства крупных производственных зданий, гостиниц, магазинов, зрелищных помещений оно все менее удовлетворяло требованиям практики, так как было опасно в пожарном отношении, вредно для здоровья, а сила света отдельной горелки была мала. Для текстильных и швейных фабрик, типографий, деревообделочных цехов, театров и т. д. газовое освещение создавало угрозу пожаров. Особенно недостатки газового освещения стали сказываться на крупных предприятиях с большим числом рабочих, занятых на производстве по 12-14 ч в сутки, вызывая резкое снижение производительности труда. Поэтому вполне своевременными, отвечавшими социальному заказу были попытки создать электрические источники света, которые вытеснили бы все иные источники.

Электрическое освещение развивалось по двум направлениям: дуговые лампы и лампы накаливания [5, 15].

Вполне естественно начать историю электрического освещения с упоминания об опытах В. В. Петрова в 1802 г., которым было установлено, что при помощи электрической дуги «темный покой довольно ясно освещен быть может». Тогда же, в 1802 г., X. Дэви в Англии демонстрировал накал проводника током.

Электрическая, или «вольтова», дуга представляла собой в буквальном смысле яркое проявление электрического освещения. Принципиальными недостатками дугового источника являются открытое пламя (и отсюда пожарная опасность), огромная сила света и необходимость регулирования дугового промежутка по мере сгорания углей.

В 1844 г. французский физик Жан Бернар Фуко (1819-1868), именем которого названы исследованные им вихревые токи (напомним, что открыты они были Д. Ф. Араго), заменил электроды из древесного угля электродами из ретортного угля, что способствовало увеличению продолжительности горения лампы. Регулирование оставалось еще ручным. Такие лампы могли получить применение лишь в тех случаях, когда требовалось непродолжительное по времени, но интенсивное освещение, например при подсветке предметного стекла микроскопа, сигнализации в маяках или для театральных эффектов. Легко себе представить восторг (а может быть, и испуг) зрительного зала, когда в Парижском оперном театре в 1847 г. по ходу спектакля (давали оперу Мейербера «Пророк») восход солнца имитировался с помощью дуговой лампы!

Дальнейшая история дугового электрического освещения связана с изобретением различных механических и электромагнитных регуляторов, так как по мере сгорания электродов расстояние между ними возрастало и электрическая дуга гасла. Регулятор был самой сложной и дорогостоящей частью дуговой лампы.

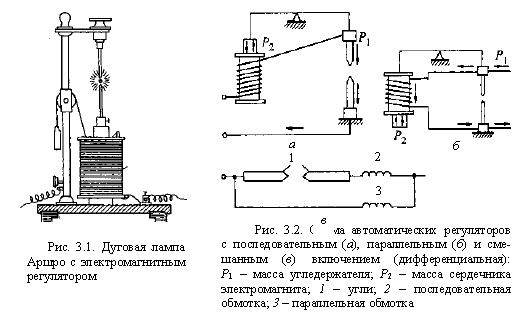

Одной из первых по времени (1848) конструкций дуговой лампы с электромагнитным регулятором была лампа французского механика Аршро (рис. 3.1).

Эта лампа, в частности, применялась для освещения площади перед зданием Адмиралтейства в Петербурге. Большую известность получило применение десяти дуговых ламп с регуляторами талантливого русского изобретателя Александра Ильича Шпаковского (1823-1881) в 1856 г. при иллюминации на Лефортовском плацу в Москве во время торжеств по случаю коронации Александра II. Их по праву называли «электрическими солнцами Шпаковского». В них применялось комбинированное (электрическое и механическое) регулирование. Эти лампы были наиболее совершенными, в том числе по сравнению с зарубежными.

По характеру электрической схемы питания регуляторы разделяли на три группы: с последовательным и параллельным питанием, дифференциальные (рис. 3.2). В регуляторах с последовательным питанием обмотка электромагнита включалась последовательно с дугой, а с параллельным - параллельно. В дифференциальном регуляторе горение дуги регулировалось как последовательной, так и параллельной обмотками. После включения лампы регулятор работал при любом положении углей. Электромагнитные регуляторы в дуговых электрических лампах, обеспечивающие автоматическое регулирование расстояния между электродами дуги, были самыми распространенными электрическими устройствами в 50-70-х гг. XIX в. До появления свечи Яблочкова в 1876 г. электромагнитный регулятор являлся наиболее важным конструктивным узлом дуговых ламп, без которого последние не могли работать. Большинство дуговых ламп различалось только устройством регулятора.

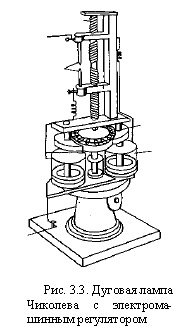

Наиболее совершенные дифференциальные регуляторы были разработаны в 1869-1870 гг. известным русским электротехником, одним из основателей журнала «Электричество» Владимиром Николаевичем Чиколевым (1845-1898). Им впервые в мировой электротехнической практике был применен метод электромашинного регулирования. На рис. 3.3 показана дуговая лампа с электромашинным регулятором.

Идея дифференциального регулятора, получившего широкое применение в прожекторо- строении, была использована другими конструкторами, в частности немецким фабрикантом З. Шуккертом. Крупносерийный выпуск дуговых ламп с дифференциальным регулятором был налажен в конце 1870-х гг. на заводах В. Сименса Рис 3 3 Дуговая лампа (с которыми объединялись заводы 3. Шуккерта),

С 1780-х гг. дуговые лампы с дифференциальным регулятором стали единственным типом дуговых источников света, которые применялись для освещения улиц, площадей, гаваней, а также для освещения больших помещений производственного и общественного назначения; они стали традиционными источниками света в прожекторной и светопроекционной технике.

Первая лампа накаливания была построена английским физиком У. Деларю (1819-1889). В этой лампе накаливалась платиновая спираль, находящаяся в стеклянной трубке.

Следующий шаг был сделан в 1838 г., когда бельгиец Жобар стал накаливать угольные стержни в разреженном пространстве. Эта лампа была, конечно, дешевле, но срок ее службы был незначительным.

После 1840 г. были предложены многочисленные конструкции ламп накаливания: с телом накала из платины, иридия, угля или графита и т. д.

В 1854 г. по улицам Нью-Йорка разъезжал немецкий эмигрант Генрих Гебель (1818-1893), на повозке которого находилась подзорная труба и лампа накаливания. Последняя служила для привлечения публики, которую приглашали взглянуть через подзорную трубу на кольца Сатурна. Замечательным было то, что телом накала в лампе Гебеля служило обугленное бамбуковое волокно; нить была помещена в верхнюю часть закрытой барометрической трубки, т. е. в разреженное пространство. Медные проводники подходили к нити накала сквозь стекло. Лампа Гебеля могла гореть в течение нескольких часов.

В 1860 г. Джон В. Сван (1828-1914) в Англии впервые применил для лампы накаливания обугленные полоски толстой бумаги или бристольского картона, накаливавшиеся в вакууме.
