Взаимодействие электрического тока и магнита

Расширение и углубление исследований электрических явлений привели к открытию и изучению новых свойств электрического тока. О связи электрических и магнитных явлений говорили многие факты, наблюдавшиеся, в частности, при ударах молнии в компас: магнитная стрелка перемагничива- лась. В 1775 г. два английских корабля шли параллельным курсом из Лондона на запад и на широте Бермудских островов попали в шторм с грозой. В один из кораблей ударила молния. Капитан второго судна, которое не пострадало, удивился, когда увидел, что первое судно почему-то повернуло назад и направляется в Англию. После проверки компасов обоих судов было установлено, что полярность стрелки компаса пострадавшего корабля изменилась на противоположную, и капитан судна полагал, что он плывет на запад, а в действительности плыл на восток, в Англию.

Первым ученым, убедительно показавшим связь между электричеством и магнетизмом, был Г. Х. Эрстед. Хотя, как уже отмечалось, значительно ранее эту связь обнаружил Д. Романьози [5, 6].

Г. Х. Эрстед, будучи доктором философии, размышляя о взаимодействии различных физических явлений, пришел к выводу о том, что должна быть связь между теплотой, светом, магнетизмом и электричеством. Еще в 1812 г. в одном из своих трудов Г. Х. Эрстед высказывал предположение о связи между электрическими и магнитными явлениями: «Следует испробовать, не произведет ли электричество в своей самой скрытой стадии каких-либо действий на магнит как таковой». Позднее, когда во время его лекции студентам Копенгагенского университета он демонстрировал нагревание проволоки электрическим током и стрелка компаса, случайно находившегося рядом, отклонилась, Г. Х. Эрстед убедился в справедливости своей давней догадки.

В 1820 г. после дополнительных экспериментов Г. Х. Эрстед опубликовал результаты своих наблюдений за действиями тока на магнитную стрелку, вызвавшие большой интерес среди ученых разных стран и получившие в их трудах дальнейшее развитие.

В 1820 г. немецкий физик Иоган Х. С. Швейггер (1779-1857) предложил использовать отклонение магнитной стрелки электрическим током для создания первого измерительного прибора - индикатора тока. Его прибор, получивший название «мультипликатора» (т. е. умножающего) представлял собой магнитную стрелку, помещенную внутри рамки, состоящей из нескольких витков проволоки [5].

Однако вследствие влияния земного магнетизма на магнитную стрелку мультипликатора его показания были неточными. А. Ампер в 1821 г. показал возможность устранения влияния земного магнетизма с помощью астатической пары, представляющей собой две магнитные стрелки, укрепленные на общей медной оси и расположенные параллельно, с полюсами, обращенными в противоположные стороны. В 1825 г. флорентийский профессор Леонардо Нобили (1784-1835) скомбинировал астатическую пару с мультипликатором и построил таким образом более чувствительный прибор - прообраз гальванометра.

В 1820 г. Д. Ф. Араго обнаружил новое явление - намагничивание проводника протекающим по нему током. Если медная проволока, соединенная с полюсами вольтова столба, погружалась в железные опилки, то последние равномерно к ней прилипали; при выключении тока опилки падали. Когда Д. Ф. Араго брал вместо медной проволоки железную (из мягкого железа), то она временно намагничивалась; кусочек стали при таком намагничивании становился постоянным магнитом. По рекомендации А. Ампера Д. Ф. Араго заменил прямолинейную проволоку проволочной спиралью, при этом намагничивание иголки, помещенной внутри спирали, усиливалось. Так был создан соленоид. Опыты Д. Ф. Араго первыми указали на электрическую природу магнетизма и показали возможность намагничивания стали электрическим током [ ].

В процессе своих исследований Д. Ф. Араго в 1824 г. обнаружил еще одно новое явление, названное им «магнетизмом вращения», правильное объяснение чего, как будет показано далее, было дано М. Фарадеем только после открытия явления электромагнитной индукции.

Новым шагом от качественных наблюдений действия тока на магнит к определению количественных зависимостей явилось установление французскими учеными Жаном Батистом Био (1774-1862) и Феликсом Саваром (1791-1841) закона действия тока на магнит. Проведя ряд экспериментов, они в 1820 г. установили следующее: если неограниченной длины провод с проходящим по нему током действует на частицу северного или южного магнетизма, находящуюся на известном расстоянии от середины провода, то равнодействующая всех сил, исходящих из провода, направлена перпендикулярно к кратчайшему расстоянию частицы от провода и общее действие провода на любой, южный или северный, магнитный элемент обратно пропорционально расстоянию от последнего до провода. Обнаружение тангенциальной составляющей силы позволило объяснить вращательный характер движения проводника относительно магнита.

Французский ученый Пьер Симон Лаплас (1749-1827) показал впоследствии, что сила действия, создаваемая небольшим участком проводника, изменяется обратно пропорционально квадрату расстояния.

Важнейшее научное и методологическое значение в расширении исследования новых явлений имели труды одного из крупнейших французских ученых Андре Мари Ампера (1775-1836), заложившие основы электродинамики [5, 6, 9].

А. Ампер (зис. 2.7) был необыкновенно одаренным от природы человеком. Несмотря на слабое здоровье, он неустанно занимался фундаментальными научными исследованиями и внес немеркнущий вклад в сокровищницу мировой цивилизации. Его исследования в области электромагнетизма открыли новую страницу в истории электротехники. При изучении этих явлений ярко проявились феноменальные способности А. Ампера.

Он впервые узнал об опытах Г. Х. Эрстеда на заседании Парижской академии наук, где их повторил во время своего сообщения Д. Ф. Араго. Вместе с восхищением А. Ампер интуитивно почувствовал важность открытия Эрстеда, хотя ранее он не занимался изучением электромагнитных явлений. И ровно через неделю, 18 сентября 1820 г., А. Ампер выступает на заседании академии с докладом о взаимодействии токов и магнитов, а затем практически еженедельно (с такой периодичностью проводились заседания Парижской академии наук) он излагает перед крупнейшими французскими учеными результаты своих экспериментальных и теоретических исследований, которые позднее были отражены в его знаменитом труде по электродинамике.

В одном из писем А. Ампер подчеркивает, что он «создал новую теорию магнита, сводящую все явления к явлениям гальванизма».

Поразительна логика его обобщений: если ток - это магнит, то два тока должны взаимодействовать подобно магнитам. Теперь это кажется очевидным, но до А. Ампера никто так четко на это не указал. Блестящие познания в области математики позволили А. Амперу теоретически обобщить резуль- та-ты своих исследований и сформулировать известный закон, носящий его имя.

Рассмотрим более подробно работы А. Ампера в области электромагнетизма. Прежде всего отметим, что А. Ампером были введены термин «электрический ток» и понятие «направление электрического тока». Он предложил считать за направление тока направление движения «положительного электричества».

Наблюдая отклонение магнитной стрелки под влиянием тока в проводнике, А. Ампер сформулировал правило, позволяющее определить направление отклонения магнитной стрелки в зависимости от направления тока в проводнике. Это правило было в то время широко известно под названием «правило пловца».

Особенно важное значение имели исследования А. Ампером взаимодействия круговых и линейных проводников с токами. К этим исследованиям он подошел, основываясь на следующих рассуждениях: если магнит по своим свойствам аналогичен катушке или кольцевому проводнику, обтекаемым током, то два круговых тока должны действовать друг на друга подобно двум магнитам.

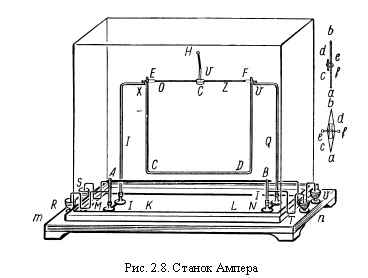

Открыв взаимодействие круговых проводников с током, А. Ампер начал исследование взаимодействия линейных проводников с токами. С этой целью он построил так называемый «станок Ампера» (рис. 2.8), в котором один проводник мог изменять положение относительно другого проводника. В ходе этих опытов было установлено, что два линейных проводника с токами притягиваются или отталкиваются в зависимости от того, имеют токи одинаковое направление или различное. Серия таких опытов позволила А. Амперу открыть закон взаимодействия линейных проводников с токами: два параллельных и одинаково направленных тока взаимно притягиваются, между тем как два параллельных и противоположно направленных тока взаимно отталкиваются. Обнаруженные явления А. Ампер предложил назвать «электродинамическими» в отличие от электростатических явлений.

Обобщая результаты своих экспериментальных работ, А. Ампер вывел математическое выражение количественных соотношений взаимодействующих токов, подобно тому как это сделал Ш. Кулон по отношению к взаимодействию статических зарядов. Эту задачу А. Ампер решил аналитически, исходя из принципов И. Ньютона о взаимодействии масс и уподобляя этим массам два элемента тока, произвольно расположенные в пространстве. При этом А. Ампер предположил, что взаимодействие элементов тока происходит по прямой, соединяющей середины этих элементов, и что оно пропорционально длине элементов тока и самим токам. Первый труд А. Ампера о взаимодействии электрических токов был опубликован в 1820 г.

Электродинамическая теория А. Ампера изложена им в сочинении «Теория электродинамических явлений, выведенная исключительно из опыта», изданном в Париже в 1826-1827 гг.

Опираясь на труды предшественников, а также на важные результаты своих исследований, А. Ампер пришел к принципиально новому выводу о причине явлений магнетизма. Отрицая существование особых магнитных жидкостей, он утверждал, что магнитное поле имеет электрическое происхождение. Основываясь на тождестве действия круговых токов и магнитов, А. Ампер пришел к выводу о том, что магнетизм какой-либо частицы обусловлен наличием круговых токов в этой частице, а свойства магнита в целом обусловлены электрическими токами, расположенными в плоскостях, перпендикулярных к его оси. Разработанная А. Ампером гипотеза молекулярных круговых токов явилась новым, прогрессивным шагом на пути к материалистической трактовке природы магнитных явлений.

А. Ампером в 1820 г. была высказана мысль о возможности создания электромагнитного телеграфа, основанного на взаимодействии проводника с током и магнитной стрелки. Однако ученый предлагал взять «столько проводников и магнитных стрелок, сколько имеется букв, помещая каждую букву на отдельной стрелке». Очевидно, что подобная конструкция телеграфа была бы весьма громоздкой и дорогой, что, по-видимому, помешало практической реализации этой идеи. Потребовалось некоторое время, для того чтобы найти другой путь создания телеграфа.

Значение работ А. Ампера для науки весьма велико. Своими исследованиями он доказал единство электричества и магнетизма и нанес решительный удар царившим до него представлениям о магнитной жидкости. Установленные им законы механического взаимодействия электрических токов принадлежат к числу крупнейших открытий в области электричества.

Выдающийся вклад А. Ампера в науку получил высочайшую оценку: в 1881 г. Первый Международный конгресс электриков присвоил единице силы тока наименование «ампер» [5, 9].
