ОПТИМАЛЬНОЕ СЕКЦИОНИРОВАНИЕ ВОДЯНЫХ ТЕПЛОВЫХ СЕТЕЙ

Наряду с резервированием одним из способов повышения надежности тепловых сетей является их рациональное секционирование — выбор оптимального расстояния между секционирующими задвижками (/3, км) [82]. Снижение 13 облегчает локализацию аварии, уменьшает время восстановления теплоснабжения после аварии (Т, ч), но увеличивает число задвижек, обратно пропорциональное 3, и снижает безотказность системы теплоснабжения.

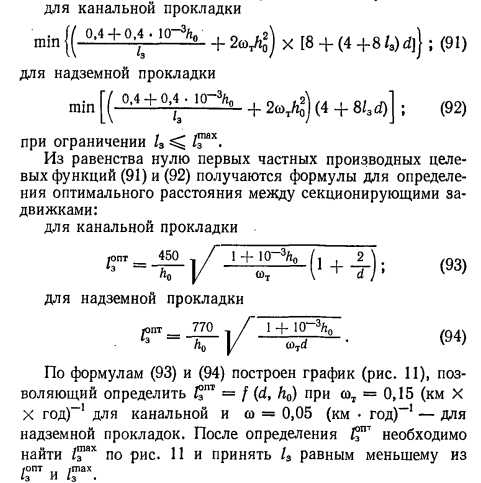

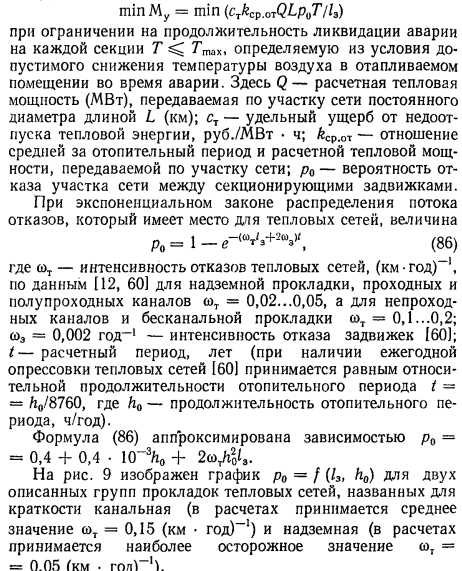

Стоимость установки секционирующих задвижек пренебрежимо мала по сравнению с капиталовложениями на сооружение теплопроводов. Поэтому задача оптимального секционирования заключается в минимизации математического ожидания годового ущерба от недоотпуска теплоты, связанного с неготовностью системы тепловых сетей, с учетом времени восстановления (для каждого диаметра труб d, м) в виде

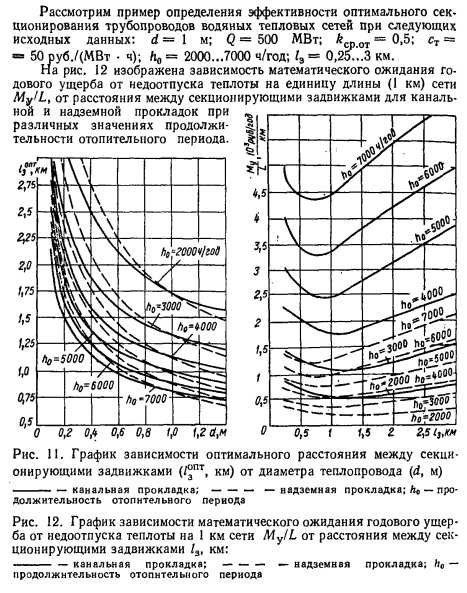

Следует отметить особую эффективность оптимального секционирования протяженных надземных транзитных тепломагистралей от дальнего базового источника теплоты к пиково-резервным источникам в районах теплопотребления. Такие источники обеспечивают бесперебойность теплоснабжения автономных потребителей при аварии на транзитной магистрали, а также позволяют увеличить для них допустимую продолжительность ликвидации аварии по условиям снижения температуры воздуха в отапливаемых помещениях по сравнению с теплоснабжением неавтономных потребителей. Например, при осуществлении оптимального секционирования надземной двухтрубной транзитной тепломагистрали длиной 40 км и диаметром 1,4 м по сравнению с резервированием с помощью дублирования трубами диаметром 1 м (четыре трубы — две подающие и две обратные) экономия капиталовложений составит 15 млн. руб. и металла — 25 тыс. т. Это особенно важно в условиях широкого применения систем дальнего теплоснабжения.

Учитывая дефицитность и капиталоемкость трубопроводов для тепловых сетей, а также то, что аварии в тепловых сетях являются относительно редкими событиями, не следует стремиться к принятию высоких значений допустимой при аварии температуры воздуха в отапливаемых помещениях (более 10 °С [10, 60]).

Учитывая практическую возможность отключения нагрузки горячего водоснабжения в аварийный период, при кратковременном стоянии наиболее низких температур наружного воздуха (не более 60 ч/год) можно исходить из покрытия только отопительной нагрузки при резервировании тепловых сетей.

Таким образом возникает возможность существенного снижения затрат на резервирование тепловых сетей, особенно в условиях теплого и умеренного климата, по сравнению с обобщенными рекомендациями СНИП, ориентированными на наиболее неблагоприятный случай — суровые климатические условия при максимальных диаметрах трубопроводов. Полученные результаты можно использовать при разработке узловых норм аварийного отпуска теплоты потребителям по условиям сетевого резервирования.

Юфа А. И., Носулько Д. Р./ Комплексная оптимизация теплоснабжения.— К.: Техника, 1988.
