Присоединение существующих систем квартирного отопления с генераторами тепла к централизованному теплоснабжению

Системы квартирного отопления, присоединенные к централизованному теплоснабжению, удобнее систем квартирного отопления с генератором тепла, поскольку отпадает необходимость топки. Кроме того, при централизованном теплоснабжении существенно уменьшается расход топлива на выработку тепла и возможно использование топлива любых сортов; при использовании твердого и жидкого топлива можно предусматривать очистку уходящих газов для предотвращения загрязнения воздушного бассейна. Поэтому целесообразно использовать возможность присоединения существующих систем квартирного отопления с генераторами тепла к централизованному теплоснабжению.

В тех случаях, когда сроки существования системы отопления близки к амортизационным и оборудование находится в ветхом состоянии, следует устраивать новую систему (см. п. 1.7). Если же оборудование существующей системы отопления еще работоспособно и само здание, где она устроена, реконструкции не подвергается, то такие системы можно присоединять к централизованному теплоснабжению без существенных переделок

Наиболее просто это присоединение осуществляете в тех случаях, когда теплоносителем в системе тепло снабжения и существующей системе квартирного отопления является вода. При этом достаточно генератор тепла заменить водоводяным теплообменником, рассчитанным на постоянную работу и возмещение теплопотери квартиры при расчетной наружной температуре. В сис темах, которые были рассчитаны на топку с перерыва ми, например водяные с увеличенной емкостью, такой режим работы приведет к тому, что отопительные При боры будут работать с пониженной, но достаточной дл возмещения теплопотерь температурой.

В системах с естественной циркуляцией важно, чтоб теплообменник для циркулирующей воды не создавала большого гидравлического сопротивления. Такими теплообменниками являются теплообменники со спиралеобразным змеевиком. В них сетевая вода с большой скоростью проходит по трубкам, а подогреваемая — с малой скоростью в межтрубном пространстве, в следствии чего обеспечивается небольшое гидравлическое сопротивление теплообменника При коэффициенте теплопередачи змеевика, равном 550—800 Вт/(м2-°С).

В системах, где теплоноситель вода перемещается с помощью насоса, генераторы тепла заменяют теплообменниками (например, скоростными противоточиыми), в которых вода также имеет повышенную скорость движения, равную 1—1,5 м/с. При этом существенно увеличивается коэффициент теплопередачи змеевика, что позволяет уменьшить площадь поверхности его нагрева и размеры самого теплообменника..

Использование описанного выше так называемого независимого присоединения квартирного отопления к централизованному теплоснабжению целесообразно, когда система квартирного отопления может не выдержать более высокого давления, которое бывает в наружных сетях централизованного теплоснабжения, или когда из этих сетей производится непосредственный водоразбор на горячее водоснабжение. Это обусловлено тем, что в емкостях отопительных систем, особенно если они увеличены (см. п. 1.1), могут происходить изофильные и термофильные бактериальные процессы, которые будут ухудшать качество идущей на водоразбор воды.

Если повышение давления воды в системе квартирного отопления не вызывает опасений и централизованное теплоснабжение выполнено по закрытой схеме (без непосредственного водоразбора), то при присоединении к нему квартирного отопления генератор тепла можно удалить и вместо него никаких поверхностных теплообменников не устанавливать.

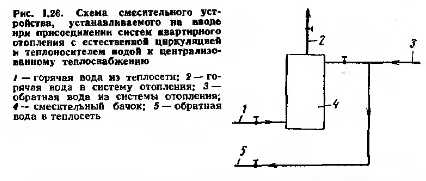

В системах с естественной циркуляцией воды на вводе устанавливают смесительное устройство, выполненное по схеме, показанной на рис. 1.26. В системах отопления с насосной циркуляцией воды вместо насоса устанавливают гидроэлеватор; расширительный сосуд или снимают, или переделывают на воздухоотводчик.

Реконструкция присоединяемых к централизованному теплоснабжению квартирных систем отопления с теплоносителем воздухом состоит в замене генератора тепла (огневоздушного подогревателя) водовоздушным подогревателем (калориферной установкой).

В системах с естественной циркуляцией для этой цели можно использовать пластинчатые калориферы, устанавливаемые горизонтально при вертикальном потоке подогреваемого воздуха. Работоспособность таких установок доказана многолетним опытом их применения для отопления лестничных клеток многоэтажных зданий [8].

Присоединение систем квартирного отопления к централизованному теплоснабжению с теплоносителем горячей водой целесообразно еще и потому, что При этом осуществляется центрально-качественное регулирование (изменение температуры теплоносителя а зависимости от температуры наружного воздуха).

Однако это присоединение рекомендуется и в тех случаях, когда теплоносителем в централизованном теплоснабжении является пар. В этом случае необходимо устанавливать пароводяные теплообменники или паровоздушные подогреватели. При использовании для горячего водоснабжения конденсата паровая система централизованного теплоснабжения может быть выполнена по однотрубной схеме (см. п. 1.7).

Ливчак И.Ф./ Квартирное отопление.: Стройиздат, 1976г.
