Расчет воздушного квартирного отопления с естественной циркуляцией, не совмещенного с вентиляцией (рециркуляционного)

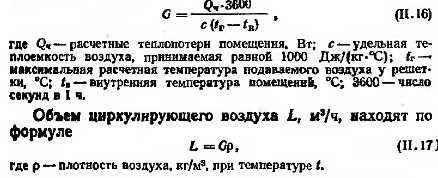

Расчет этой системы начинают с выбора температуры горячего воздуха, подаваемого в отапливаемые помещения (см. п. 1.4). Зная эту температуру и внутреннюю температуру помещения, массовое количество воздуха G, кг/ч, подаваемого в каждое помещение, определяют по формуле


После установления объемов воздуха, подаваемого в отдельные помещения и удаляемого из них, производится загрузка схемы воздуховодов и выявление действующих давлений.

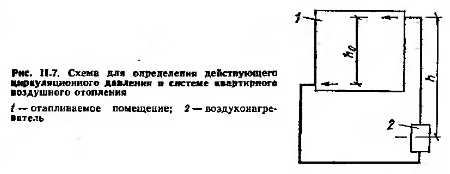

Для определения действующего давления в какой- либо системе квартирного воздушного рециркуляционного отопления рассмотрим рис. 11.7.


Пусть температура воздуха, выходящего из воздухо-нагревателя и поступающего в отапливаемое помещение, равна г (охлаждением воздуха в каналах пренебрегаем), плотность горячего воздуха рг, температура воздуха в отапливаемом помещении и канале, подводящем воздух к воздухонагревателю в, а плотность рв. Примем, что центр нагрева воздуха проходит посередине воздухонагревателя я делит его на две части, в верхней из которых находится горячий воздух с 1Г а в нижней — холодный с /в.

Действующее давление в системе будет создаваться разностью масс вертикальных столбов воздуха, опускающегося вниз и поднимающегося вверх, и внутренним давлением в отапливаемом помещений, при действии которого циркуляционное давление увеличится, если приточное отверстие ниже вытяжного, и уменьшится, если приточное отверстие выше вытяжного.

Разность масс столбов воздуха по пути движения его вниз и вверх определяется выражением А(рв—pr)g, а перепад давлений между приточной и вытяжной решетками — выражением А (рн—рв)

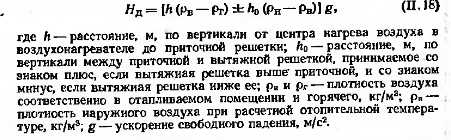

Общая формула для действующего давления Яя, Па, в системе рециркуляционного воздушного отопления примет такой вид:


Анализируя формулу (II. 18), можно сделать следующие практические выводы относительно расположения приточных и вытяжных отверстий при воздушном отоплении.

1. Максимальное действующее давление получается При расположении приточных и вытяжных отверстий под потолком отапливаемого помещения. Однако при таком расположении отверстий будет перегреваться верхняя зона помещения. Система отопления в этом случае будет работать эффективно, если поверхность потолка сможет поглотить все тепло, вносимое приточным воздухом, и передать его лучеиспусканием отапливаемому помещению.

2. При повышении места установки вытяжной решетки воздушного отопления во всех случаях будет увеличиваться действующее давление в системе.

3. Повышение места установки приточной решетки увеличит действующее давление лишь тогда, когда разность температур горячего и внутреннего воздуха отапливаемого помещения больше разности температур внутреннего и наружного воздуха. В противном случае для повышения действующего давления приточные отверстия целесообразно располагать в нижией зоне, а вытяжные — в верхней.

Расчет сечения воздушных каналов производится обычным способом, применяемым при расчете вентиляционных воздуховодов.

Ориентировочные расчетные скорости движения воздуха в каналах воздушных систем квартирного отопления рекомендуется принимать в пределах 0,5—1,2 м/с. Скорость воздуха в подающих и рециркуляционных решетках принимается не более скорости в прилегающих участках каналов.

Сечение магистральных каналов рекомендуется принимать не менее 200X200 мм, а ответвлений к отдельным помещениям — не менее 150X150 мм. Каналы сечением 300x 300 мм при необходимости можно заменить двумя параллельными каналами.

Ливчак И.Ф./ Квартирное отопление.: Стройиздат, 1976г.
