Расчет водяного квартирного отопления с естественной циркуляцией и конструктивно определяемой (нормальной) емкостью системы

Особенности расчета отопительных приборов и трубопроводов определяются действующим в системе незначительным циркуляционным давлением, обусловленным главным образом охлаждением воды в трубах.

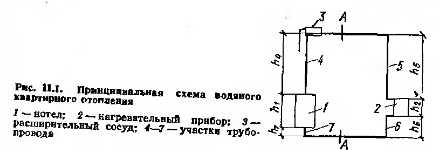

На рис. II.1 показана принципиальная схема системы водяного квартирного отопления. Основное отличие этой системы от обычной системы домового центрального водяного отопления с естественной циркуляцией состоит в том, что у последней, как правило, котел заглублен по сравнению с полом отапливаемых помещений и установлен обычно в подвальном этаже. Подогреваемая в котле вода перемещается по трубопроводу в нагревательные приборы и отдает свое тепло отапливаемым помещениям, охлаждаясь, она вновь поступает по трубопроводу в котел; в нем вода вновь подогревается, и цикл повторяется.

Для обеспечения нужной температуры в отапливаемых помещениях необходимо, чтобы теплоотдача установленных в них отопительных приборов и труб системы отопления соответствовала теплопотерям помещения, а теплопроизводительность генератора тепла была бы не меньше теплопотерь.

Вода по трубопроводам от котла к приборам и обратно движется вследствие разности плотности охлажденной (более тяжелой) и горячей (более легкой) воды.


Для определения давления, заставляющего перемещаться воду по замкнутому циркуляционному кольцу, изображенному на рис. ИЛ, разделим мысленно это кольцо сеченнем А—А на две части. Очевидно, что, несмотря на одинаковую высоту, давление столба воды в правой части будет больше, чем давление столба воды в левой, так как в последней вода имеет более высокую температуру. Разность давлений между столбами воды и создает циркуляционное давление, которое заставляет воду двигаться от котла к приборам и обратно.

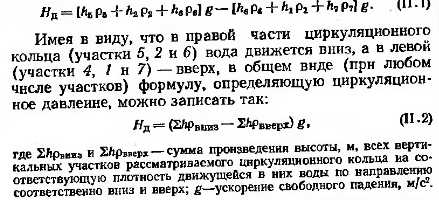

Если в соответствии с имеющейся на рисунке нумерацией отдельных участков труб и элементов системы отопления мы обозначим их высоты и среднюю плотность проходящей по ним воды буквами h и р, то циркуляционное давление Нд, Па будет определяться выражением


При этом предполагается, что Sft в первом и втором произведении равны.

Следует, однако, иметь в виду, что если теплопроизводительность генератора тепла превышает максимальную теплоотдачу отопительной системы, то в ней может происходить вскипание воды, что и наблюдается иногда на практике. Этот недостаток систем водяного квартирного отопления будет устраняться при увеличении емкости системы отопления и, в частности, расширительного сосуда.

Трудоемкость гидравлического и теплового расчета систем квартирного отопления может быть существенно уменьшена при применении вычислительных машин.

Расчет генераторов тепла водяного квартирного отопления дается в гл. IV.

Ливчак И.Ф./ Квартирное отопление.: Стройиздат, 1976г.
