Совмещенная система квартирного отопления и горячего водоснабжения с водоразбором горячей воды1 из верхней части аккумулятора

В рассмотренных выше системах горячего водоснабжения аккумуляторы горячей воды являются без- напорными, при этом разбор воды осуществляется из их нижией части. При таком присоединении аккумулятора горячей воды к водопроводным линиям имеется свое преимущество— работа системы допускается при небольшом заполнении аккумулятора водой. В условиях квартирного горячего водоснабжения это часто Может оказаться удобным, например, при необходимости быстрого получения небольшого количества горячей воды.

Однако такие системы обладают одним существенным недостатком: при пополнении аккумулятора холодной водой, последняя, смешиваясь с имеющейся горячей водой, охлаждает ее, вследствие чего к водоразборным кранам после пополнения аккумулятора поступает вода пониженной температуры. Кроме того, при быстром заполнении аккумулятора холодной водой может установиться заметная неравномерность температур воды по высоте аккумулятора, горячие слои поднимутся вверх, не смешиваясь с нижними холодными слоями. При этом, несмотря на наличие в аккумуляторе некоторого количества горячей воды, к водоразборным кранам будет поступать холодная вода до тех пор, пока не прогреется ведь аккумулятор.

Поэтому представляет интерес система горячего водоснабжения с водоразбором из верхней части аккумулятора. Она применима лишь при условии присоединения аккумулятора к водопроводной линии.

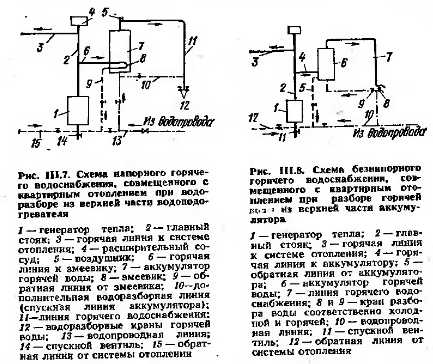

На рис III. 7 показана система горячего водоснабжения с аккумулятором, находящимся под давлением водопровода. Эта система предусматривает подогрев воды в аккумуляторе через змеевик Оез передачи водопроводного давления на систему отопления. Холодная вода из водопровода поступает в нижнюю часть аккумулятора, подогревается змеевиком и из верхней части аккумулятора идет в водоразборные краны.

Аккумулятор горячей воды всегда заполнен водой доверху, причем наиболее горячая вода находится в верхней его части, откуда и происходит водоразбор. Новые порции поступающей холодной воды не смешиваются с имеющейся в аккумуляторе горячей водой, особенно При вытянутом по высоте аккумуляторе.

Возможность использовать весь запас горячей воды в аккумуляторе без заметного понижения температуры отбираемой воды при одновременном пополнении аккумулятора холодной водой является одним из преимуществ рассматриваемой системы. Другое преимущество заключается в простоте эксплуатации, так как При работе такой системы не приходится следить за уровнем воды в аккумуляторе.

К недостаткам системы следует отнести невозможность расходования горячей воды при неполном аккумуляторе, а также при отсутствии давления в водопроводе. Однако эти недостатки можно устранить, если присоединить водоразборную линию не только к верхней, но и к нижней части аккумулятора (линия 10 на рис. 1II.7).


При водоразборе из верхней части аккумулятора вентиль 14 на линии должен быть закрыт. Если же надо подогреть неполный аккумулятор, то он заполняется водой лишь в требуемом объеме и подогревается только это уменьшенное количество воды, которая поступает к водоразборным кранам по линии 10. Эта же линия является спускной на случай опорожнения аккумулятора. При этом вентиль на трубопроводе должен быть открыт.

На рис. III.8 представлена еще одна схема с разбором горячей воды из верхней части безнапорного аккумулятора. Питание аккумулятора холодной водой производится снизу, а отбор горячей воды —сверху.

Аккумулятор присоединяется к водопроводной линии через вентиль 9, который открывается лишь тогда, когда происходит разбор горячей воды. Водоразборный трубопровод для горячей воды от верхней части генератора тепла до места водоразбора не имеет запорной арматуры. Таким образом, аккумулятор всегда доверху заполнен водой и вместе с тем не находится под давлением водопровода, так как в верхней части он всегда сообщается с атмосферой трубопроводом 7. При открытии водопроводного вентиля 9 холодная вода из водопровода поступает в нижнюю часть аккумулятора и вытесняет из верхней части горячую воду к месту водоразбора. Вентиль 9, хотя и стоит на холодном водопроводе, по существу, выполняет функции горячего водоразборного крана, поэтому он устанавливается в месте водоразбора, рядом с краном холодной воды В.

Из-за отсутствия повышенного давления в рассмотренной системе горячего водоснабжения ее можно непосредственно соединять с системой квартирного отопления. При таком соединении, однако, следует иметь в виду, что расширительный сосуд должен быть установлен выше аккумулятора и водоразборной линии горячего водоснабжения. В этой системе возможно также объединение расширительного сосуда и аккумулятора горячей воды.

Отсутствие повышенного давления в аккумуляторе дает основание предполагать, что амортизационный срок работы его будет больше, чем в системах, где он находится под водопроводным давлением.

На рис. III.8 показана схема с водоразбором только из верхней части аккумулятора. Однако в этой схеме, как и в предыдущей, возможно устройство дополнительной водоразборной линии из нижней части аккумулятора, что позволит отбирать воду из аккумулятора, заполненного лишь частично.

К недостаткам рассматриваемой системы следует отнести трудности при ее устройстве и эксплуатации, обусловленные наличием нескольких водоразборных точек в квартире; в остальном система обладает всеми преимуществами системы с аккумулятором, находящимся под давлением водопровода.

Расчет аккумулятора, змеевика и трубопроводов совмещенной системы квартирного отопления и горячего водоснабжения с водоразбором из верхней части аккумулятора горячей ноды производится так же, как и в указанных выше случаях.

Ливчак И.Ф./ Квартирное отопление.: Стройиздат, 1976г.
