Совмещенная система квартирного отопления и горячего водоснабжения с непосредственным подогревом воды в генераторе тепла повышенной емкости

Устройство такой системы является наиболее простым, и потому она получила весьма широкое распространение. В настоящее время многие квартиры, имевшие ранее печное отопление, для отопления и горячего водоснабжения оборудуются газовыми емкими водонагревателями типа АГВ.

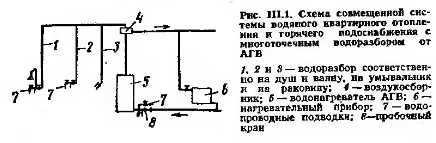

Принципиальная схема совмещенной систему водяного квартирного отопления и горячего водоснабжения с многоточечным водоразбором от водонагревателя типа АГВ представлена на рис. III. 1. Эта система для возможности водоразбора из нескольких точек постоянно находится под водопроводным давлением, поэтому монтаж ее следует производить на повышенное давление, соответствующее водопроводному. При этом вместо расширительного сосуда устанавливается закрытый воздухосборник, из верхней части которого идет линия к ванне, раковине и умывальнику; через эту же линию и любой из водоразборных кранов выпускается воздух. Для выключения системы отопления на летнее время на общей обратной линии устанавливается пробочный кран, при перекрытии которого прекращается циркуляция воды.

При пользовании горячим водоснабжением не рекомендуется подогревать воду до температуры более 80°С. Поэтому систему отопления в данном случае рассчитывают на температуры горячей и обратной воды, соответственно равные 80 и 60°С. В остальном расчет отопительной системы, совмещенной с горячим водоснабжением, производят так же, как системы, не совмещенной с горячим водоснабжением. Диаметры трубопроводов к водоразборным точкам в квартире берутся без расчета на основании практических данных и принимаются в пределах 15—18 мм в зависимости от наличия труб.


Теплопроизводительность генератора тепла должна быть не меньше максимального расчетного теплопотребления системы отопления. Водяная емкость генератора должна соответствовать максимальному расходу тепла на горячее водоснабжение, что, как правило, определяется расходом воды на ванну.

Если считать, что на прием одной ванны расходуется 250 л воды при температуре 40°С, температура холодной воды равна 5°С и максимальная температура воды в генераторе тепла равна 80° С, то емкость генератора V определяется из выражения


Время, потребное для приготовления воды на одну вашу, зависит от теплопроизводительности генератора тепла. Например, если для водонагревателя АГВ-80 она равна 70Q0 Вт и тепло на отопление расходоваться не будет, то время, необходимое для приготовления горячей воды на одну ванну, составит 1,45 ч. Для водонагревателя АГВ-120 при теплопроизводительности его 14000 Вт время приготовления воды на одну ванну составит около 45 мин. Этот промежуток времени может считаться вынужденным материалом между отдельными случаями пользования ванной.

Практика эксплуатации систем отопления, работающих от газового водонагревателя типа АГВ, показала, что они работают вполне удовлетворительно и требуют минимального ухода. Объясняется это наличием автоматического регулирования водонагревателем. Большое удобство, в частности, создает регулятор температуры нагрева воды, который может регулировать температуру подаваемой воды в зависимости от наружной температуры и необходимой теплоотдачи системы отопления.

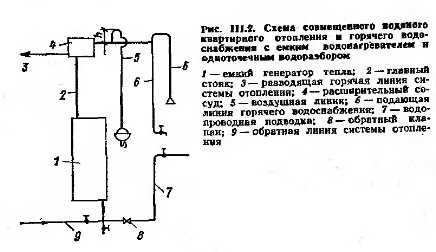

При установке водонагревателя и а одну ванну с душем систему целесообразно проектировать так, чтобы она не находилась под водопроводным давлением (рис. III. 2).

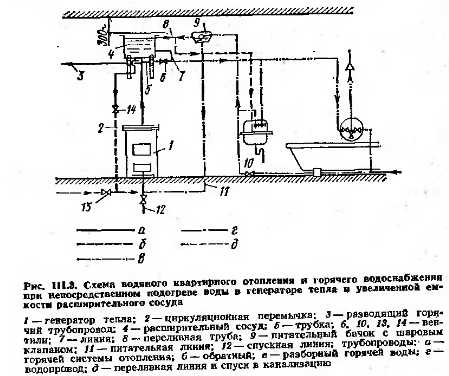

Расширительный сосуд в этой системе позволяет вмещать дополнительный объем воды, который получается при ее нагревании, К верхней части расширительного сосуда присоединена водоразборная линия горячего водоснабжения.


При закрытом вентиле на водопроводной подводке водоразбор в системе отсутствует. При открытии вентиля на водопроводной линии холодная вода поступает в нижнюю часть водонагревателя, вытесняя горячую воду из его верхней части. Если закрыть край на обратной линии системы отопления, то генератор тепла будет работать только на горячее водосиабжеиие. Несмотря на присоединение системы к водопроводу, генератор тепла, как и все другое оборудование системы, не будет испытывать водопроводного давления, так как через душевую сетку и воздушную линию система всегда сообщается с атмосферой. Воздушная линия, присоединяемая к системе в ее верхней части, необходима для того, чтобы исключить возможность образования вакуума вследствие расположения водоразборных точек ниже расширительного сосуда. Высота петли, которой воздушная линия присоединяется к системе, должна соответствовать потерям и горизонтальной линии горячего водоснабжения при максимальном расходе воДы. Как правило, она не превышает 100 мм. Расчет системы отопления и горячего водоснабжения производится так же, как в предыдущем случае.


Ливчак И.Ф./ Квартирное отопление.: Стройиздат, 1976г.
