Водяное квартирное отопление с естественной циркуляцией

Наиболее распространенным квартирным отоплением является водяное с естественной циркуляцией, нормальной емкостью и непрерывной (При низких наружных температурах) топкой генератора тепла. В связи с этим не требуется расчет теплоаккумуляции, т. е. емкость системы определяется конструктивно.

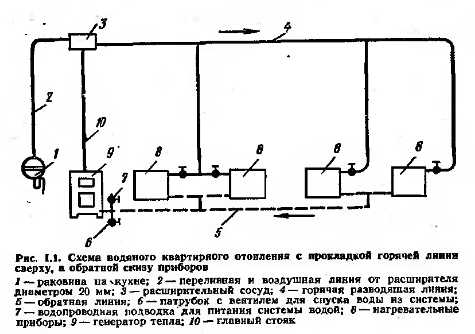

На рис. 1.1 показана наиболее часто применяемая схема двухтрубного водяного квартирного отопления с прокладкой горячей разводящей линии под потолком помещения, а обратной — под отопительными приборами.

В этой системе, так же как во всех системах квартирного отопления, работающих с естественным побуждением, желательно генератор тепла располагать возможно ниже отопительных приборов, так как при этом увеличивается циркуляционное давление в системе и уменьшается сечение трубопроводов.

Однако если генератор тепла нельзя располагать ниже отопительных приборов, то его можно поместить на одном уровне с ними и даже несколько выше. В этом случае циркуляция воды в системе будет происходить вследствие охлаждения ее в трубопроводах. При расположении отопительных приборов выше котла появится дополнительное циркуляционное давление, зависящее рт высоты их расположения. Таким образом, охлаждение воды в трубопроводах системы квартирного отопления, находящихся выше котла, способствует улучшению циркуляции воды. Поэтому трубопроводы систем водяного квартирного отопления прокладывают по возможности открыто в отапливаемых помещениях и не изолируют. Изолируется только главный стояк, так как При его охлаждении, как правило, создаются лишние тепловыделения в "помещении, где он установлен.

Горячую и обратную линии прокладывают с уклоном по движению воды в трубопроводе. Это обеспечивает свободный выход воздуха через расширительный сосуд и слив воды из систем через спускной патрубок, расположенный в нижней точке системы. Спуск воды может производиться в канализацию или в специальный дренажный колодец.

Расширительный сосуд во избежание замерзания и для удобства обслуживания системы следует располагать в отапливаемом помещении. Установка сосуда небольших размеров несколько упрощается: не устраивается циркуляционная линия; переливная и воздушная линии объединяются в одну трубу диаметром 20 мм, выводимую в кухонную раковину; сигнальная труба заменяется водомерным стеклом, по которому легко определить наличие воды в системе. Система отопления питается от водопровода через питательный вентиль.

Для удобства обслуживания генератор тепла, расширительный сосуд и питающий вентиль рекомендуется устанавливать в одном помещении. При отсутствии водопровода система отопления может заливаться с помощью ручного насоса или через расширительный сосуд, в крышке которого предусматривается закрывающееся отверстие. Следовательно, отсутствие водопровода в здании не должно являться препятствием для устройства водяного квартирного отопления, тем более, что вода из системы спускается очень редко.

На рис. 1.1 показана прокладка обратного трубопровода над полом помещения. Однако такая прокладка, особенно при расположении отопительных приборов у наружных стен, не всегда возможна. Для обхода трубопроводом диерей приходится заглублять его под пол и устраивать подпольные каналы, что особенно нежелательно, когда система оборудуется в эксплуатируемом здании. Поэтому довольно часто применяется другая схема — с прокладкой обратного трубопровода рядом с горячим под потолком помещения. Горячая вода в отопительные приборы поступает, как и в ранее рассмотренной системе. Охлажденная вода от приборов поднимается по обратным стоякам в сборную обратную линию под потолком и по ней возвращается в котел.

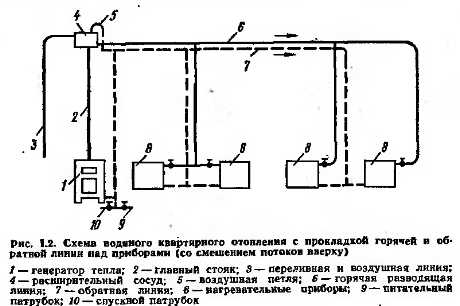

Схема с прокладкой горячей и обратной линии над отопительными приборами изображена на рис. 1.2. Однако ее нельзя рекомендовать к употреблению из-за неустойчивости циркуляции в ней воды. Эта система имеет несколько циркуляционных колец, в которых обратная вода поднимается и смешивается в верхнем обратном трубопроводе. Если вследствие каких-либо причин (например, из-за неточного расчета) одно из колец начнет отставать в прогреве, то это прежде всего отразится на остывании воды в обратном стояке, по которому она движется вверх. Прогрев кольца еще больше снизится, циркуляция воды в и ем может полностью прекратиться вследствие нагрева другого циркуляционного кольца. Для Включения в циркуляцию отставшего в прогреве кольца приходится перекрывать краны на работающих приборах, что создает неудобства.

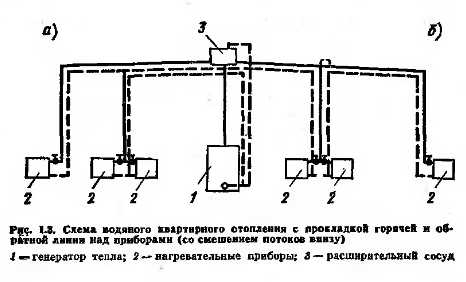

Более совершенными, хотя и более сложными, являются системы, показанные на рис. 1.3. Особенность схемы, изображенной на рис. 1.3, б, том, что-об- ратная охлажденная вода направляется не в котел, а вниз, где смешивается охлажденной водой от других приборов, и затем по общему трубопроводу продолжает движение.

Слияние более холодной воды от удаленных от котла приборов с водой от близких к котлу приборов происходит в нижних, а не в верхних точках циркуляционных колец. Поэтому понижение температуры в обратной линии одного из колец приведет к ускоренному движению этой воды, а следовательно, к улучшению циркуляции в кольце.

Циркуляционное давление увеличивается также При прокладке отдельных обратных линий с охлажденной водой от каждой группы приборов (рис. 1.3, а).

При устройстве системы водяного квартирного отопления с прокладкой под потолком обратной линии, имеющей увеличенное циркуляционное давление, отмечаются следующие недостатки: а) требуется больше труб; б) осложняется выпуск воды: для полного опорожнения системы необходимо отвинчивать нижние пробки у каждого отопительного прибора или предусматривать в них специальные спускные краники. Однако в ряде случаев, когда обратную линию необходимо прокладывать около дверей (особенно в уже построенных и отделанных зданиях), следует предпочесть эту систему, так как при этом отпадает необходимость переделки строительных конструкций и устройства подпольных каналов.

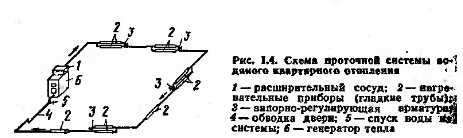

В простейшей проточной системе водяного квартирного отопления расширительный сосуд располагается непосредственно на генераторе тепла (рис. 1.4). Горячая вода поступает в систему отопления нз расширительного сосуда по трубопроводу, расположенному на высоте первого (по ходу воды) отопительного прибора.. Далее вода последовательно проходит все отопительные приборы, выполненные в рассматриваемом случае из гладких труб и установленные с постепенным понижений ем, обеспечивающим необходимый уклон трубопровода в сторону движения воды, и возвращается обратно в котел.

Для увеличения циркуляционного давления отопи- тельные приборы рекомендуется располагать возможно выше. Они могут выполняться в виде одной гладкой ребристой (если допускается по санитарно-технически или архитектурным соображениям) трубы. В рассматриваемой проточной системе установка запорной и регулирующей арматуры предусматривается только на приборах, состоящих нз двух труб, при этом она устанавливается только на одной трубе (см. рис. 1.4). Установка арматуры на однотрубном приборе не допускается.


Несмотря на простое устройство, проточная система имеет ряд недостатков: невозможность свободного регулирования и выключения отдельных отопительных приборов; неудовлетворительный внешний вид вследствие прокладки горизонтального трубопровода между приборами на видном месте.

Кроме рассмотренных выше систем водяного квартирного отопления, возможны и такие, в которых объединяются различные схемы прокладки трубопровода и присоединения к нему отопительных приборов.

Рассмотренные системы обслуживают квартиры, находящиеся на одном этаже. Но квартиры часто бывают расположены в двухэтажном здания или в первом этаже и мансарде, которая также должна отапливаться, если в ней живут и зимой.

Устройство водяного квартирного отопления двухэтажных помещений упрощается, так как в этом случае увеличивается циркуляционное давление. Такое отопление мало отличается от обычного (традиционного) водяного отопления с естественной циркуляцией.

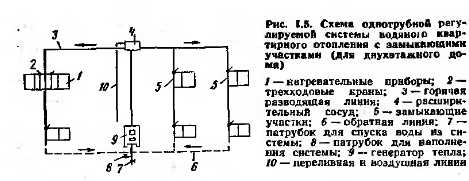

Квартирные системы отопления двухэтажных зданий, как и одноэтажных, обычно выполняют с верхней разводкой, увеличивающей циркуляционное давление вследствие охлаждения воды в трубопроводе. Эти системы могут быть двухтрубными, однотрубными с замыкающими участками и проточными с расположением отопительных приборов у наружных и внутренних стен.

Оценивая системы водяного квартирного отопления- для двухэтажных помещений, следует отдать, расчет трубопроводов которых производится по давлению для приборов, расположенных в первом этаже. Кроме того, приборы первого и второго этажей в однотрубных системах нмеют одинаковое циркуляционное давленые, тогда как в двухтрубной системе в приборах второго этажа циркуляционное давление значительно больше, чем в прибор ах первого этажа, что усложняет регулирование. Кроме того, однотрубные системы более экономичны, легче монтируются и лучше регулируются.

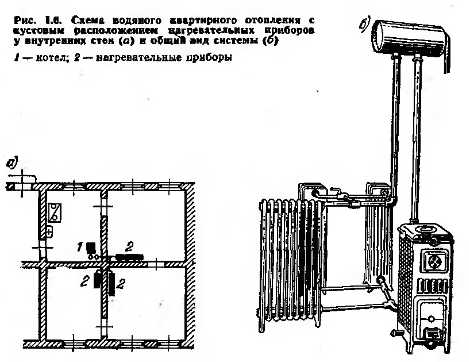

В системах водяного квартирного отопления отопительные приборы могут размещаться как у наружных, так и у внутренних стен. Расположение приборов у наружных стен, особенно под окнамн, удобнее для размещения мебели и более благоприятно в санитарно - гигиеническом отношении, так как уменьшает неравномерность температуры в помещении и движения воздуха от холодных поверхностей.


Однако в случае благоприятной планировки при расположении отопительных приборов у внутренних стен можно значительно уменьшить длину трубопровода по сравнению с его длиной При расположении приборов у наружных стен, В уже построенных зданиях при размещении приборов у внутренних стен внутренняя отделка помещения, как правило, повреждается незначительно. Системы отопления с расположением приборов у внутренних стен более удобны для индустриализации их монтажа. На рис. 1.6 показано удачное расположение отопительных приборов у внутренних стен (так называемое кустовое размещение).

При новом строительстве в умеренном и холодном климатическом поясе отопительные приборы рекомендуется устанавливать по наружным стенам, особенно при большом расстоянии их от противоположных внутренних стен (большая глубина помещения). Во всех прочих случаях допускается расположение отопительных приборов у внутренних стен.

Трубопроводы водяных квартирных систем отопления с естественной циркуляцией из-за малых циркуляционных давлений должны иметь минимальные местные сопротивления. В остальном они аналогичны трубопроводам, применяемым в центральных системах отопления.

Запорная арматура в квартирных системах отопления состоят из вентилей на трубопроводе, через которые производятся питание системы и спуск воды из нее. В качестве такой арматуры диаметром 15 — 20 мм можно применять обычный проходной вентиль или вентиль «Косва» для горячей воды (с фибровыми прокладками). Линейная арматура на стояках трубопроводов и у котлов в квартирных системах отопления, как правило, не устанавливается. Эти системы обслуживаются одним котлом и имеют небольшое циркуляционное давление, поэтому местные сопротивления, в частности создаваемые линейной арматурой, по возможности уменьшают.

В качестве регулирующей арматуры для отопительных приборов могут применяться все ее разновидности.

В системах водяного квартирного отопления (имеющих свои расширительные сосуды) отопительные приборы работают при малом статическом напоре: до 7— 8 м —в двухэтажных помещениях и до 3 — 4 м в одноэтажных. Это позволяет пользоваться отопительными приборами всех видов, применяемыми в системах центрального отопления, а также неметаллическими отопительными приборами, например керамическими, фарфоровыми и т. п.

Вследствие малого циркуляционного давления в системах водяного квартирного отопления с естественной циркуляцией все большее применение находят высокие отопительные приборы, увеличивающие циркуляционное давление. Увеличения давления достигают также установкой низких отопительных приборов на высоте до 300 мм от пола и на вертикальной сцепке. При расчете системы-еледует учитывать гидравлическое сопротивление отопительных приборов из труб. Для уменьшения этого сопротивления следует применять трубы меньшей длины и большего диаметра.

Расширительный сосуд в системе водяного квартирного отопления рекомендуется устанавливать в отапливаемом помещении, поэтому теплоизоляция его наружной поверхности не обязательна.

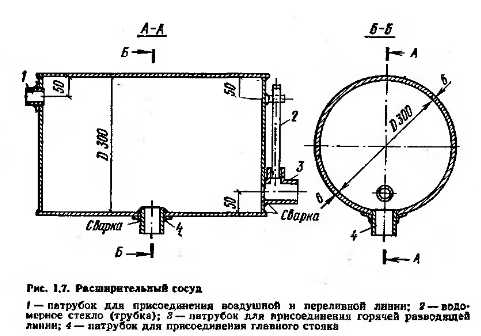

Из-за отсутствия в расширительном сосуде (рис. 1.7) заливочного отверстия систему заполняют водой нз водопровода и с помощью ручного насоса. Уровень воды в сосуде определяют по водомерной трубке, верхний конец, которой (затянутый тканью для предохранения от засорения) сообщается с атмосферой, а нижний через тройник соединен с водяным пространством. Для ручного залива системы водой расширительный сосуд должен иметь вверху заливочное отверстие. При установке расширительного сосуда за пределами квартиры, например на чердаке, его конструкция и присоединение к трубопроводу ничем ие отличаются от его конструкции и при? соединения при центральном отоплении.

В рассмотренных системах водяного квартирного отопления теплоемкость, характеризующаяся в основном водяной емкостью системы, не рассчитывается: она определяется емкостью принятых отопительных приборов» генераторов тепла, трубопроводов и расширительного сосуда. Этой емкости оказывается недостаточно для возможности устройства перерывов в работе системы отопления при низких наружных температурах. Поэтому при использовании указанных систем перерывы в топке допускаются только при высоких наружных температурах, соответствующих переходному периоду.

Генератор тепла этих систем рассчитывается на максимальные теплопотери помещения.


Учитывая необходимость непрерывной топки рассмотренных систем водяного квартирного отопления, а также то обстоятельство, что топку этих систем производят сами жильцы, эти системы целесообразно применять лишь и том случае, когда не требуется постоянного надзора за сжиганием топлива в генераторе тепла, т. е. при пользовании газом, жидким и медленно горящим высокосортным топливом (кокс, антрацит, брикеты и пр.).

Если используют топливо других видов (дрова, торф, низкосортный уголь и т. п.), то при устройстве систем водяного квартирного отопления с определяемой конструктивной емкостью необходимо применять генераторы тепла с топливниками, снабженными специальными устройствами, допускающими непрерывное сжигание этого топлива без постоянного надзора. Однако вопрос о таком топливнике еще не решен. Поэтому приобретает особый интерес система отопления с периодической топкой генератора тепла и увеличенной емкостью.

Система водяного квартирного отопления с увеличенной емкостью, сохраняя положительные качества систем квартирного отопления с нормальной емкостью, отличается от них тем, что топка генератора тепла производится не непрерывно, а периодически. Во время топки система отопления аккумулирует все количество тепла, теряемое отапливаемыми помещениями до начала следующей топки. В перерывах между топками это тепло постепенно передается отапливаемому помещению. Затем вновь повторяется топка генератора тепла, и цикл возобновляется.

Вода представляет собой среду, обладающую наибольшей теплоаккумулирующей способностью. Поэтому в описываемых системах она является не только теплоносителем, передающим тепло от генератора тепла отопительным приборам, но и средой, аккумулирующей тепло во время топкн генератора тепла и отдающей его отапливаемым помещениям в перерывах между топками

Температура воды в рассматриваемых системах по стояино меняется. Количество ее должно обеспечить не обходимую теплоаккумуляцню. Расчет показывает, чтс в этих системах воды должно быть значительно больше чем в системах с постоянной топкой. Поэтому они получили название систем с увеличенной емкостью.

Периодическая кратковременная топка генератора тепла не отнимает у жильцов много времени, и поэтому в рассматриваемой системе отопления применяют таких видов, сжигание которых не требует непрерывного надзора . К ним относятся дрова, низкосортный каменный уголь, торф, солома, лузга и другое местное топливо.

Рассматриваемая система пригодна и для газового топлива, так как позволяет использовать газ в отопительных целях периодически — в часы малого разбора его на бытовые нужды. Такой режим потребления газа возможен без увеличения мощности сооружений газового хозяйства.

Объем воды в рассматриваемых системах может быть увеличен за счет увеличения емкости отопительных приборов и генератора тепла или путем устройства специальных дополнительных емкостей —аккумуляторов.

В зависимости от места сосредоточения основной массы воды в системе различают три схемы систем водяного квартирного отопления с увеличенной емкостью.

В первой схеме применяют генератор тепла с повышенной водяной емкостью, что приводит к увеличению его размеров и теплоотдачи в окружающую среду, которая и без того, как правило, оказывается чрезмерно большой по сравнению с теплопотерями помещения, где устанавливается генератор. Кроме того, при увеличении емкости и размеров последнего возрастает вероятность повреждения этого наиболее ответственного агрегата во всей системе отопления. Поэтому устройство систем водяного квартирного отопления с увеличенной емкостью генератора тепла нерационально.

Для создания необходимой емкости системы целесообразнее использовать специальный бак-аккумулятор» который устанавливают в другом помещении вблизи генератора тепла. Тепловыделения от бака-аккумулятора возмещают теплопотери помещения, в котором он установлен.

В системах отопления с местом сосредоточения основной массы воды в генераторе тепла или специальном баке-аккумуляторе могут применяться отопительные приборы любого типа. Этим указанные системы выгодно отличаются от тех, в которых тепло аккумулируется за счет увеличенной емкости самих отопительных приборов. Однако система с емкими отопительными приборами проще, так как в ней отсутствует дополнительное оборудование в виде баков-аккумуляторов.

Отопительные приборы с увеличенной емкостью, как правило, устанавливают у внутренних стен (кустовое расположение), так как при установке их под окнами значительно возросла бы длина разводящих трубопроводов, имеющих сравнительно большой диаметр.

Разводка трубопроводов в рассматриваемой системе выполняется двухтрубной с прокладкой обратной линии под приборами или под потолком. Принципиальные схемы систем имеют такой же вид, как схемы систем с нормальной емкостью (см. рис. 1.1 —1.3). Соединение отопительных приборов увеличенной емкости с генератором тепла возможно и по однотрубной схеме.

Режим циркуляции воды в системе водяного квартирного отопления с увеличенной емкостью отопительных приборов отличается от режима циркуляции ее в системе с нормальной емкостью. Если в последней вода, как правило, циркулирует непрерывно, то в системе с увеличенной емкостью отопительных приборов она циркулирует только во время топки генератора тепла.

После окончания топки полученное отопительными приборами тепло постепенно начинает переходить в помещение, а вода в системе остывает, причем в генераторе тепла быстрее, чем в отопительных приборах, так как последние обладают большей емкостью. Когда температур ра воды в генераторе тепла окажется ниже, чем в отопительных приборах, циркуляция происходит в обратном направлении, способствуя быстрейшему остыванию приборов. Поэтому рекомендуется ее прекратить, перекрыв кран на трубопроводе, соединяющем генератор тепла с отопительными приборами.

Системы водяного квартирного отопления с увеличенной емкостью можно применять не только в одноэтажных, но и в двухэтажных домах. В последнем случае у приборов двухтрубных систем необходимо устанавливать надежную действующую запорную арматуру, которую следует перекрывать после топки с тем, чтобы в интервалах между топками не допускать циркуляции воды между нижними и верхними приборами.

Циркуляционное давление в системах с увеличенной емкостью меньше, чем в системах с нормальной емкостью, а расчетное количество циркулирующей воды, наоборот, больше. Поэтому диаметры трубопровода в рассматриваемой системе значительно больше, чем в системе с нормальной емкостью. Вследствие этого в случае необходимости установки запорной арматуры вместо кранов двойного регулирования на подводках к приборам ставят вентили «Косва», имеющие незначительное сопротивление.

Конструкция самих отопительных приборов может быть самой разнообразной, но площадь их поверхности и емкость должны рассчитываться по каждому отапливаемому помещению. Кроме того, приборы должны равномерно отдавать тепло и иметь высокие санитарно-гигиенические и эстетические качества.

Наиболее простыми и удобными в эксплуатации являются гладкостенные сварные приборы, цилиндрические или в виде коробок. Приборы могут быть также в неметаллическими (например, из асбестоцементных труб большого диаметра).

Температура воды в отопительных приборах увеличенной емкости непостоянна: достигает максимума при окончании топки и падает до минимума к началу следующей топки. Поэтому особый интерес представляют отопительные приборы, в которых возможно выравнивание теплоотдачи при изменении в них температуры воды.

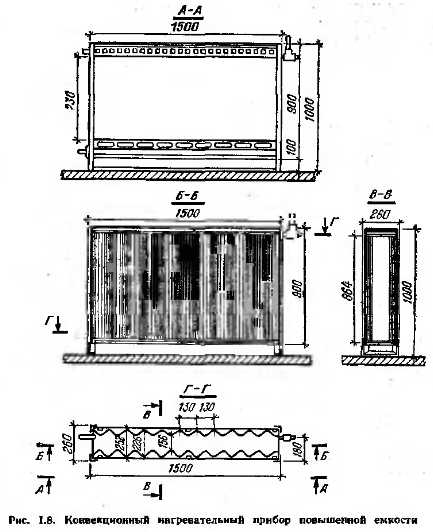

На рис. 1.8 показан одни из таких отопительных конвекционных приборов повышенной емкости. Горячая вода к прибору подводится через верхний патрубок, обратная отводится через нижний.


Отопительный прибор выполнен в виде сварной коробки, боковые стороны которой, являющиеся основной поверхностью нагрева, сделаны из листовой волнистой стали. Коробка устанавливается в каркасе из уголкового железа, При этом ее боковые стороны закрываются щитами. Между щитами и волнистой поверхностью нагрева остаются конвекционные каналы. Комнатный воздух поступает в них через нижние отверстия в щите, нагревается и выходит через верхние отверстия, снабженные регулировочными клапанами, с помощью которых можно изменять количество воздуха, проходящего через каналы. Эти клапаны позволяют регулировать теплоотдачу отопительного прибора, выравнивая ее по времени в перерывах между топками. При максимальной температуре воды (после окончания топки) регулирующие клапаны должны прикрываться, а при минимальной (перед началом следующей топки) полностью открываться.

На рис. 1.8 показан отопительный прибор со средней часовой теплоотдачей 1,75 кВт при следующих расчетных данных: продолжительность остывания 9 ч, начальная средняя температура воды к началу остывания 85° С, конечная средняя температура к концу остывания 45° С, время от начала до конца топки 3 ч. По расчетным данным, регулирование прибора позволяет так выравнивать его теплоотдачу, что его теплопроизводительиость лишь в течение 3 — 4ч нз 12 ч окажется ниже средней, но не более чем на одну треть.

Конвекционные каналы рассматриваемого прибора легко очищаются от пылн, так как ограничивающие их щиты делаются съемными. Прибор имеет хороший внешний вид.

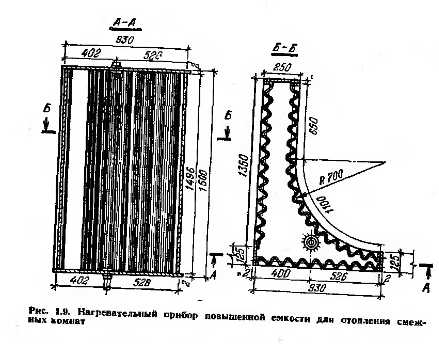

В системах отопления с увеличенной емкостью одни отопительный прибор может устанавливаться в перегородках между комнатами и отапливать несколько комнат (рис. 1.9). Он также выполняется сварным из листовой плоской и волнистой стали. Горячая вода подводится через верхний патрубок, обратная отводится через нижний.

Если данный прибор отапливает несколько комнат, то его емкость рассчитывается на аккумуляцию тепла, потребного для возмещения теплопотерь во всех комнатах за период между топками. Площади теплоотдающей поверхности приборов, выходящих в каждую комнату, принимаются пропорциональными теплопотерям комнат.

Необходимую для каждой комнаты площадь поверхности нагрева прибора определяют расчетом. Изменение площади поверхности нагрева достигается изменением формы прибора и сооотношения волнистой и плоской площади стенок.

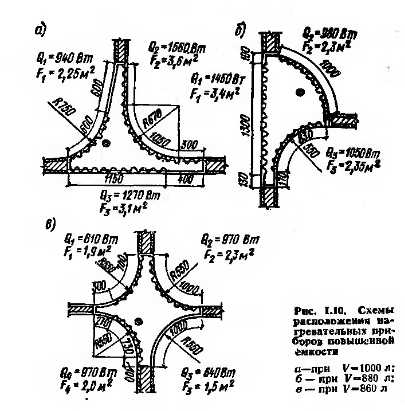

На рис. 1.10 показаны различные схемы установки прибора в комнатах с разными теплопотерям. Теплоотдача приборов показана для следующего режима: интервал между топками 12 ч, продолжительность топки 4 ч, средняя температура прибора в перерывах между топками (/макс-f мин): 2=70°С, высота прибора 1,5 м.


Теплоотдача рассматриваемого отопительного прибора, зависящая от температуры воды в нем, более неравномерна, чём в конвекционном приборе (см. рис. 1.8). Однако этот прибор имеет следующие преимущества: занимает меньше площади, его теплоотдача в большей степени осуществляется за счет лучеиспускания, очистка его от пыли не представляет никаких трудностей.

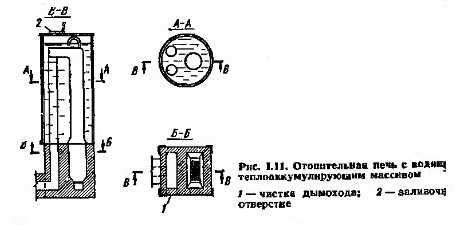

Отопительная печь с водяным теплоаккумулнрующим массивом (рис. 1.11) имеет такой же режим работы, как и системы отопления с отопительными приборами увеличенной емкости. Кроме того, к водяной емкости печи возможно присоединение отдельных приборов, поэтому данная печь может рассматриваться как разновидность водяной системы отопления с увеличенной емкостью, в которой генератор тепла совмещен с отопительным прибором. Печь может рассчитываться на отопление одного или нескольких помещений. В ней горячие газы из топливника поднимаются по одной трубе вверх в верхней коробке они поступают в две опускные трубы опускаются по или вниз и попадают в дымоотводный патрубок, по которому отводятся в дымовую трубу. Для устранения повышения давления при neperpef внутреннее пространство печи соединено сифонной с газоходом, благодаря чему не только исключает возможность значительного повышения давления, но и обеспечивается автоматическое гашение печи При ее перегреве. Так как перегрев вызывает парообразование и увеличение давления внутри печи, то через сифонную трубку вытесняется некоторое количество воды, которая, падая на слой горящего топлива, прекратит горение.



Печи с водяным теплоаккумулирующим массивом имеют следующие преимущества по сравнению с обычными кирпичными теплоемкими печами периодического действия:

занимают меньше места, так как теплоемкость воды в 5 раз больше теплоемкости кирпича; имеют меньшую массу, благодаря чему устанавливаются, как правило, без фундамента;

могут выполняться сборными и изготовляться на заводе, удобны для перевозки и их сборка не вызывает трудностей;

имеют равномерную температуру теплоотдающей поверхности, при этом максимальная температура не превосходит допускаемой санитарными нормами (95°С);

позволяют присоединять отдельные отопительные приборы, расположенные в отдаленных комнатах, вследствие чего уменьшается потребное для отопления квартиры число печей;

позволяют использовать горячую воду для бытовых нужд.

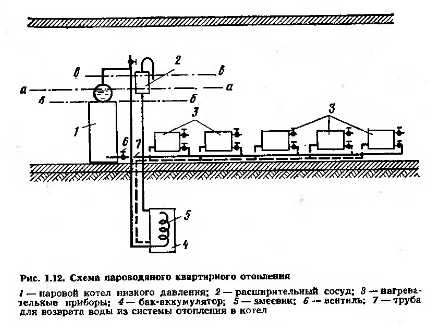

На рис. 1.12 приведена схема квартирного пароводяного отопления с расположением водяной емкости в специальном баке-аккумуляторе, являющемся одновременно теплообменником, в котором вода подогревается острым паром . Этот бак не нуждается в обслуживании и расположен ниже отопительных приборов, в подвале или непосредственно в грунте. При таком расположении бака обеспечивается большое циркуляционное давление, вследствие чего трубопроводы, по которым циркулирует пода в системе отопления, могут быть меньшего диаметра.

Пар, получаемый в паровом котле низкого давления, поступает в бак-аккумулятор и проходит через расположенный внутри бака (для устранения шума) змеевик. Вода между баком-аккумулятором и отопительными приборами циркулирует под действием значительного циркуляционного давления.


Расширительный сосуд рассчитывается на увеличение объема воды вследствие ее нагревания и на вмещение конденсата, образующегося в баке-аккумуляторе во время нагрева в нем воды.

Для возврата в котел воды из системы отопления циркуляционный трубопровод соединен с водяным пространством котла трубкой с вентилем. При растопке котла вентиль находится в закрытом состоянии, а вода в котле и расширительном сосуде — на одном уровне а — а. К окончанию топки уровень воды в котле понижается до уровня б — б, а в расширительном сосуде —до уровня в — в. Перед началом следующей топки вентиль открывается, в результате чего вода из системы отопления попадает в котел и поднимается в нем вновь до уровня а — а. Перед началом следующей топки необходимо вновь закрыть вентиль, чтобы цикл возобновился. Паровой котел в рассмотренной схеме пароводяного отопления может не иметь предохранительных клапанов и выкидных приспособлений, поскольку его паровое пространство сообщается через расширительный сосуд с атмосферой.

При расположении бака-аккумулятора в земле его следует выполнять из некоррозирующнх материалов (асбестоцемент, керамика).

Ливчак И.Ф./ Квартирное отопление.: Стройиздат, 1976г.
