Данные о теплопроизводительности систем лучистого отопления, в которых в качестве теплоносителя используется воздух
Существуют различные методы расчета систем воздушного лучистого отопления, что связано прежде всего с их конструктивными различиями. В качестве примера рассмотрим решение с двумя воздуховодами — подающим и обратным — диаметром по 300 мм (см. рис. 9.9).
Количество теплоты, отдаваемой вниз, вычисляют таким же образом, как и для отопительных экранов, но с тем отличием, что среднюю избыточную температуру греющей поверхности нужно принимать во внимание с учетом температуры теплоносителя и величины a.k¦

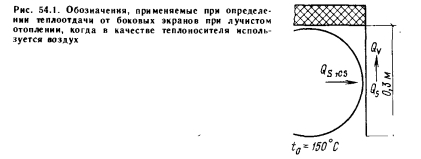

Отдельно при расчетах рассматривают теплоотдачу через боковые экраны (рис. 54.1). При этом лучистую и конвективную теплоотдачу следует учитывать, принимая во внимание тепловой баланс
Вычисления до некоторой степени имеют итерационный характер, поскольку среднюю температуру боковых экранов надо принимать заранее, чтобы выполнялось условие теплового баланса.
Третий компонент теплоотдачи, теплоотдачу через теплоизоляцию (вверх) вычисляют рассмотренным ранее способом.
Для сравнения отдельные компоненты теплоотдачи определяются для следующих вариантов:
А — двухпроводная система, температура воздуховодов с подающим и обратным теплоносителем 150°С;
Б — трехпроводная система, температура воздуховодов с подающим и обратным теплоносителем 150°С;
В — двухпроводная система, температура воздуховода с подающим теплоносителем 180°С, с обратным 120°С;
Г — трехпроводная система, температура воздуховода с подающим теплоносителем 180°С, с обратным 120°С (температура среднего воздуховода 180°С);
Д — четырехпроводная система, температура воздуховода с подающим теплоносителем 180°С, с обратным 120°С (температура двух средних воздуховодов 180°С).
Здесь температура боковых экранов при температуре воздуховодов 150°С равна 80°С, при температуре воздуховода 180°С— 100°С, а при температуре воздуховода 120°С—65°С.

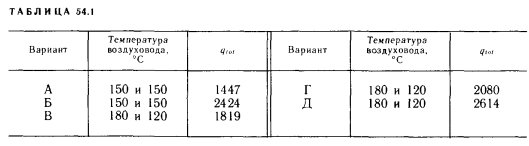

Значения полной теплоотдачи экрана qtot, Вт/м на 1 м отопительных экранов, соответствующих этим конструкциям, даны в табл. 54.1.
Следует заметить, что для боковых экранов в расчет принимали теплоотдачу только наружной поверхности, поскольку внутреннюю поверхность экранирует отопительная труба.
