ДИАГРАММЫ КОМФОРТА

При лучистом отоплении используют 28 диаграмм комфорта, которые можно разбить на три группы:

к первой группе относятся 12 диаграмм, построенных при различных значениях относительной влажности и подвижности воздуха, но при температуре воздуха, равной средней радиационной;

во вторую группу входят 4 диаграммы, построенные при одинаковой температуре воздуха и средней радиационной температуре, но при различной подвижности воздуха;


к третьей группе относятся диаграммы, построенные при различных значениях подвижности и температуры воздуха, а также средней радиационной температуры.

Последняя группа диаграмм, построенных при относительной влажности 50%, чаще всего используется при рассмотрении лучистого отопления.

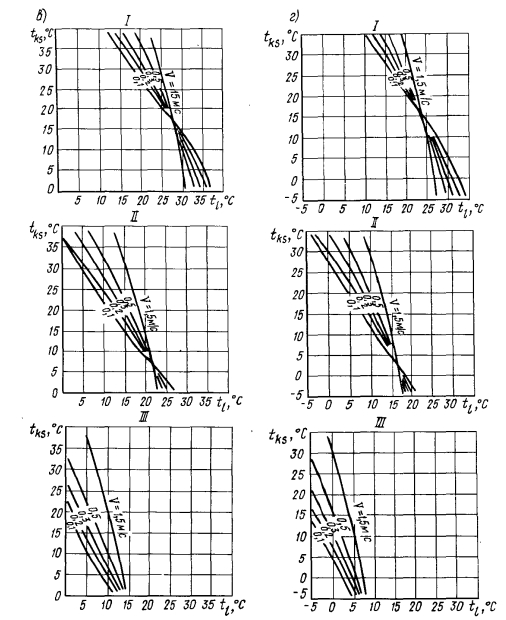

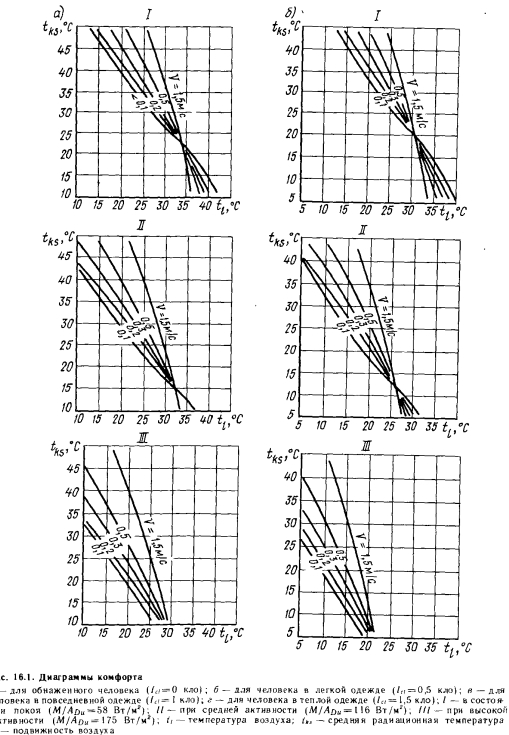

На рис. 16.1 представлены диаграммы комфорта для различных видов одежды и трех степеней активности человека.

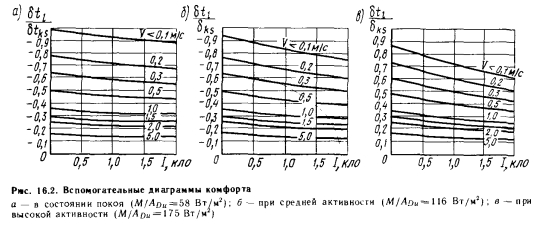

К диаграммам комфорта относятся еще и так называемые вспомогательные диаграммы (рис. 16.2), которые отражают изменение температуры воздуха ti и средней радиационной температуры tks в зависимости от термического сопротивления одежды и подвижности воздуха для трех степеней активности человека. Эта диаграмма построена при относительной влажности 50% и показывает, насколько следует снижать температуру воздуха для обеспечения комфортных условий, если средняя радиационная температура поднимается на 1°С.


Комфортную температуру, вызывающую приятное теплоощущение, можно определить также по диаграммам первой и второй группы, где средняя радиационная температура и температура воздуха одинаковы. В этом случае используют зависимость


С диаграммами комфорта и принципами расчета по Фангеру тесно связаны такие параметры, как PMV (ожидаемая величина теплоощущения) и PPD (ожидаемый процент вероятности неблагоприятного теплоощущения) [69, 36]. Об этих показателях речь будет идти ниже.

Мачкаши А., Банхиди Л. Лучистое отопление/ Пер. с венг. В. М. Беляева; Под ред. В. Н. Богословского и Л. М. Махова. — М.: Стройиздат, 1985.
